GE V7768/V7769 硬件
时间: 2025-08-13浏览次数：
GE V7768/V7769 硬件
GE V7768/V7769 硬件
基本信息

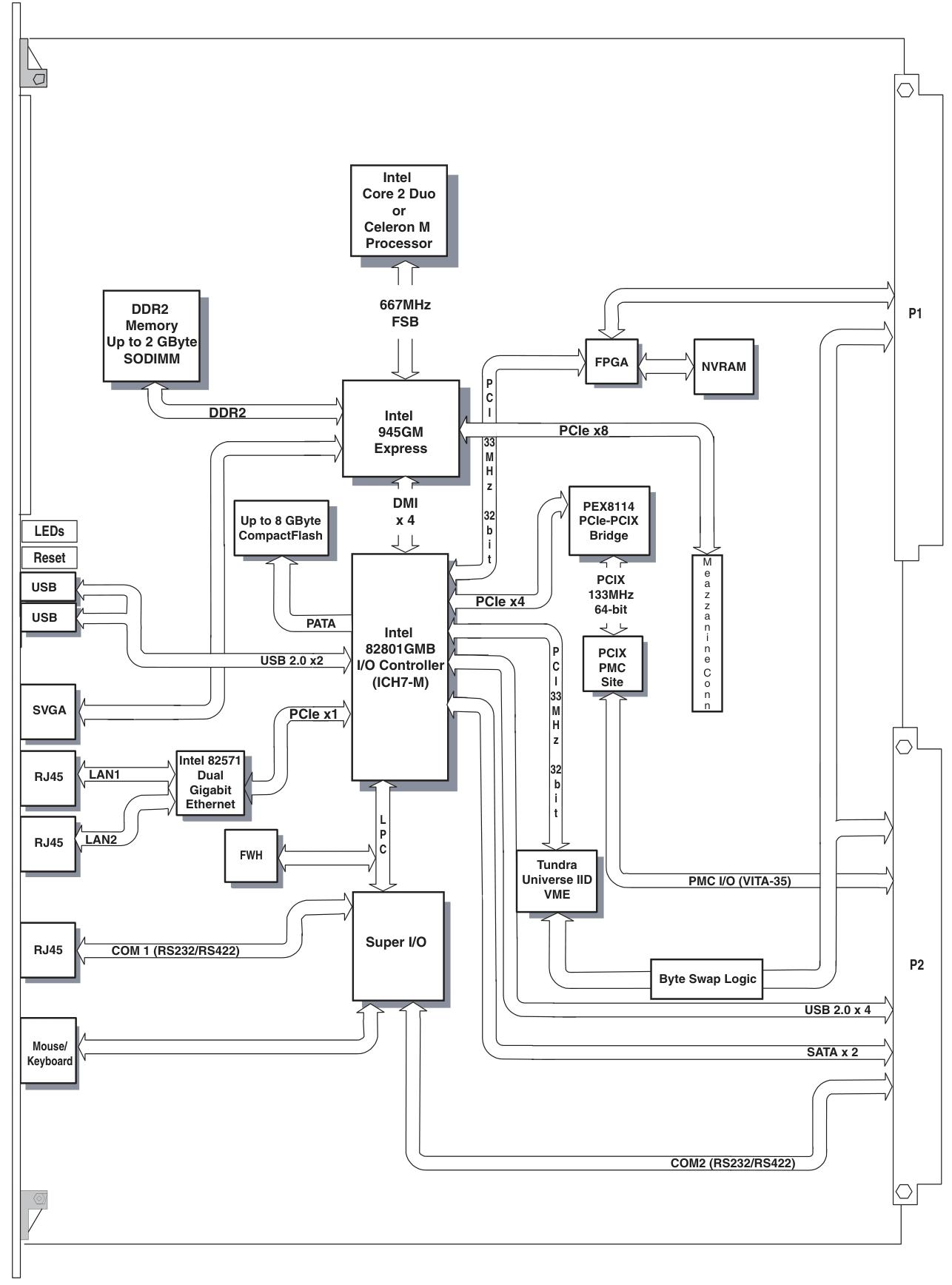

V7768/V7769 是 GE 推出的基于 Intel® Core™ Duo 处理器的 VME 单板计算机（SBC），采用双槽、被动冷却的 VME Eurocard 外形规格，符合欧盟有害物质限制（RoHS）指令（2002/95/EC）当前版本。V7768 是配备 Intel® Core™ 2 Duo 或 Celeron® M 处理器的全功能 SBC，V7769 是配备 Intel Core 2 Duo 处理器的全功能 SBC，二者均采用 Intel 的 945GM 芯片组和 ICH7-M I/O 控制器 hub，945GM 芯片组与 Celeron M 处理器搭配时前端总线为 533 MHz，与 Core 2 Duo 处理器搭配时为 667 MHz，且均符合 VMEbus 规范 VITA 1-1994，具有透明的 PCI 到 VME 桥接功能。
主要功能与特性
桌面功能
处理器与内存：V7768 配备 Intel Core 2 Duo 或 Celeron M 处理器，V7769 配备 Intel Core 2 Duo 处理器；内存方面，最多 2.0GB DDR2 SDRAM（一个 SODIMM）。
显示与接口：具备 SVGA 端口（前置 I/O）、双千兆以太网（GbE）（前置 I/O）、一个 RS232/422 COM 端口（前置 I/O）、一个 RS232/422 COM 支持（后置 I/O）、两个 USB 2.0 端口（前置 I/O）、四个 USB 2.0 支持（后置 I/O）、支持两个 SATA 连接（后置 I/O）、V7769 可选一个 2.5 英寸 SATA 硬盘、V7769 独有双 SAS 连接器（前置 I/O）等。
其他：包含实时时钟 / 日历、前面板复位开关、PS/2 键盘 / 鼠标连接（前置 I/O）、板载并行连接器等。
嵌入式功能
存储与扩展：支持远程从前面板启动、最多 8GB 可启动 CompactFlash（可选）、具有 PCI-X 功能的 PMC 站点（带 VITA 35 P2 I/O，在 V7768 和 V7769 主板上工厂预装）等。
兼容性与存储：符合 VITA 1-1994 标准并支持字节交换、32KB NVRAM、带复位功能的软件可选看门狗定时器、PMC 扩展站点。
适用场景：适用于电信、仿真、仪器仪表、工业控制、过程控制与监控、工厂自动化、自动测试系统、数据采集系统等多种应用场景。
安装与设置
开箱与硬件设置
开箱后需检查物品是否有运输损坏，注意静电防护。

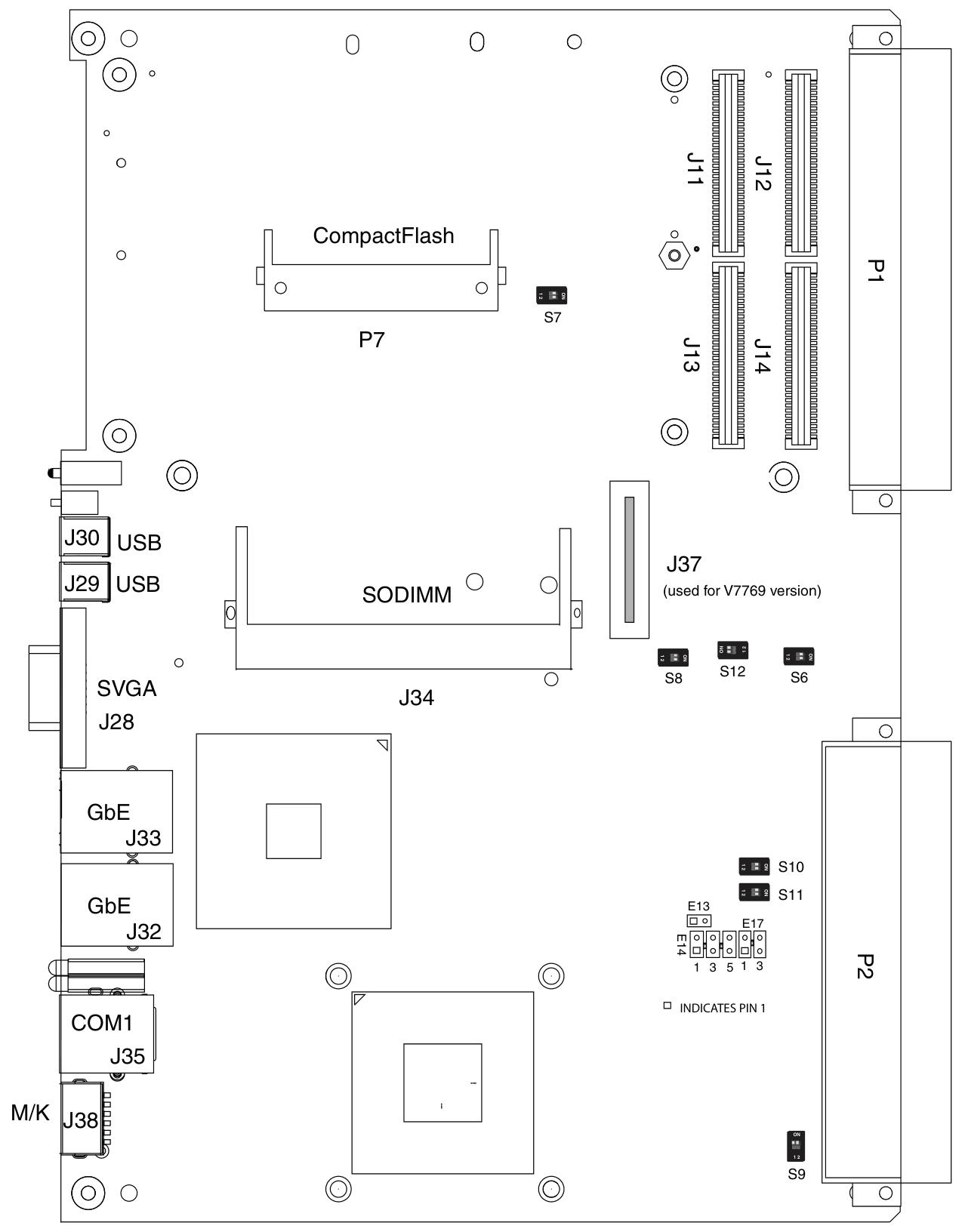

硬件设置涉及多种连接器、接头和开关，如 VME 接口连接器（P1）、USB 2.0 等相关连接器（P2）、CompactFlash 插槽（P7）等，用户可配置部分跳接线可根据需求修改，工厂配置的跳接线不应由用户修改，修改非用户配置的跳接线将使保修失效并可能损坏设备。
安装步骤
若使用 PMC 模块，在安装主板前将其连接到 V7768/V7769，并参考 PMC 模块的产品手册进行配置和设置。
将 V7768/V7769 插入 VME 机箱的系统控制器或外围插槽，确保正确对齐并牢固安装。
可从前面板或后置 I/O 访问所需外设，各连接器均有明确标记，详细引脚分布见附录 A。
若系统未预先配置，需连接键盘和鼠标。
V7768 具有可选的板载 CompactFlash 磁盘，设置细节参考第 3 章 “嵌入式 PC/RTOS 功能”。
若安装了外部驱动器模块，必须使用 BIOS 设置程序配置驱动器类型，可参考附录 B 正确配置系统。
若存在驱动器模块，根据制造商说明安装操作系统。
BIOS 设置
进入 BIOS 设置界面：按下 DEL 键可在系统启动时进入 BIOS 设置实用程序，该程序包含多个菜单选项，用于对系统进行详细配置。
主要菜单（Main Menu）：展示 BIOS 版本、处理器类型、时钟速度等系统信息，同时支持设置系统时钟和日历。菜单中可配置选项以蓝色显示，灰色显示的选项不可配置，选择某项后，右侧会显示其简要说明。
高级 BIOS 设置菜单（Advanced BIOS Setup Menu）：用于配置 CPU 设置、IDE 总线、其他外部设备和内部驱动器等。操作时需谨慎，错误设置可能导致系统故障。若更改后出现问题，可从 Exit 菜单选择 “Load Failsafe Defaults” 并重启系统；若系统故障导致无法进入 BIOS 界面，可参考 “Installation and Setup” 章节清除 CMOS。
PCI/PnP 设置菜单（PCI/PnP Setup Menu）：用于控制内部外围卡和各种中断，还能设置系统的即插即用功能。同样，错误设置可能引发系统故障，解决方法与高级 BIOS 设置菜单类似。
启动设置菜单（Boot Setup Menu）：可设置启动设备的优先级，包括从远程网络启动。若安装的驱动器未在菜单中显示，需检查硬件安装。此外，还能设置基本系统的相关行为，如 PS/2 鼠标支持和是否使用 “Quick Boot” 等。
安全设置菜单（Security Setup Menu）：提供管理员（Supervisor）和用户（User）密码设置功能。若同时使用两个密码，需先设置管理员密码。系统可配置为在每次启动或进入 ezPORT 设置时，要求用户输入密码。忘记密码时，需清除 NVRAM 并重新配置，具体操作参考 “Installation and Setup” 章节。
芯片组设置菜单（Chipset Setup Menu）：用于选择系统中芯片组的各种选项，如 CPU 配置以及南北桥配置。由于芯片组设置与处理器相关，更改设置时需格外小心，遵循与上述菜单类似的故障解决方法。
退出菜单（Exit Menu）：可选择保存或放弃更改并退出 BIOS 设置。若之前的 BIOS 设置导致系统故障，可在此菜单选择 “Load Failsafe Defaults” 并继续重启。
第一启动菜单（First Boot Menu）：按下 F11 键可在启动时进入该菜单，用户能一次性选择从特定设备启动，如从 CD 安装操作系统时可选择 ATAPI CD-ROM Drive。此选择仅对当前启动有效，若无法进入该菜单，可在 Main BIOS 设置屏幕中禁用 QuickBoot Mode，保存更改后重试。
