GE VMIVME-7807/VME-7807RC单板计算机

基本信息

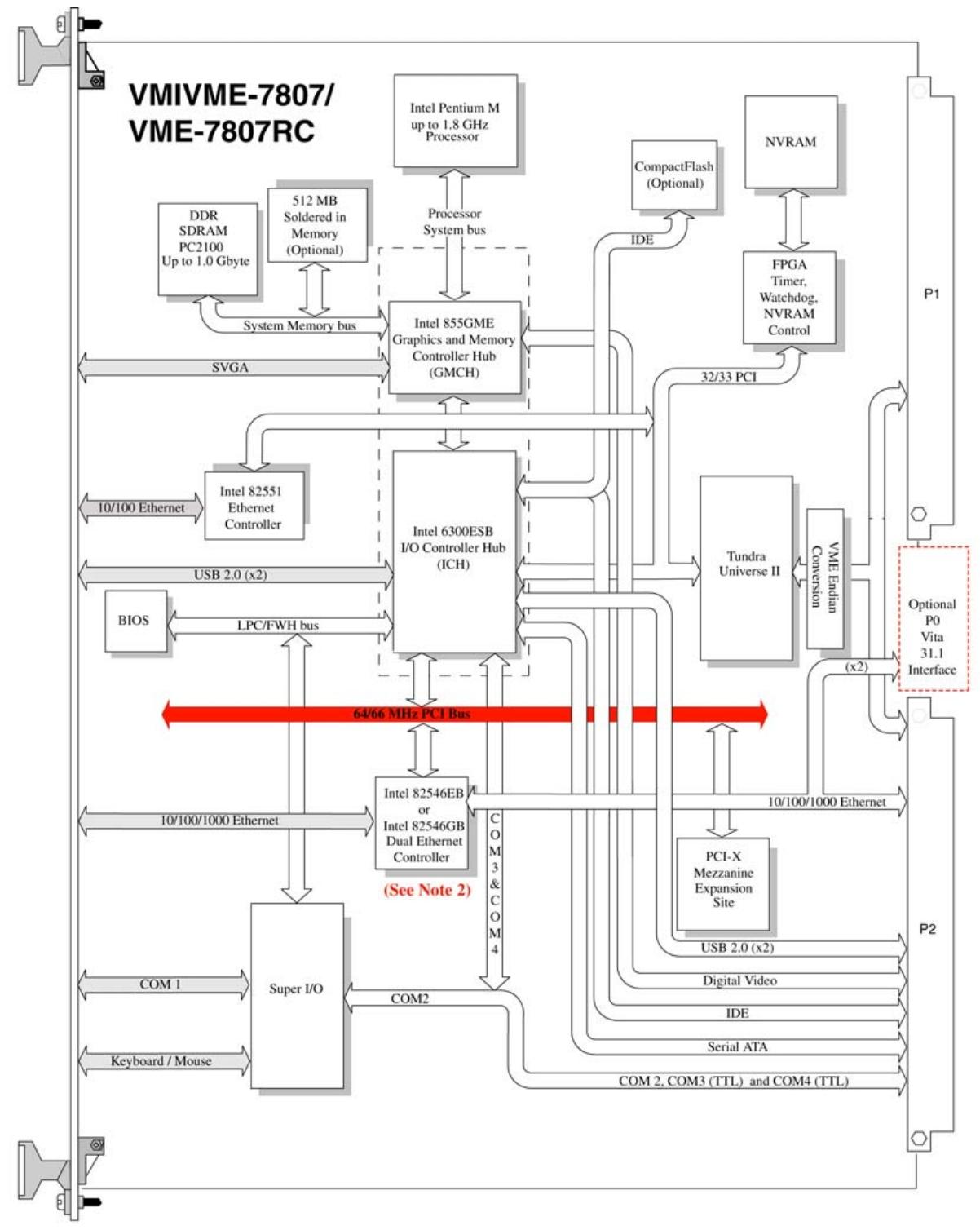

VMIVME-7807/VME-7807RC 是基于 Intel® Pentium® M 处理器的 VME 单板计算机（SBC），采用单槽、被动冷却的 VME Eurocard 外形规格，运用 Intel® 855GME 芯片组的先进技术。其中 VME-7807RC 旨在符合欧盟（EU）有害物质限制（RoHS）指令（2002/95/EC）当前版本。

主要功能与特性

标准功能

处理器与内存：搭载 Pentium® M 处理器，内存方面，使用一个 SODIMM 可提供 1.0GB DDR SDRAM，还可选择 512MB 焊入式内存，最大容量达 1.5GB。

显示功能：内置 SVGA 控制器（前面板连接），支持多种模拟显示分辨率；具备数字视频控制器（ rear I/O）DVI-D，支持双头显示功能，可支持多种数字显示模式，最高分辨率可达 1600 x 1200 x 256 色（单视图模式），且提供热键用于设置显示器。

网络功能：包含 10/100 Mbit 以太网控制器（前面板连接）和支持前面板或 rear I/O 的双千兆以太网，支持 10BaseT、100BaseTX 和 1000Ba

seTX 以太网标准。

接口与端口：有三个串行端口（COM2、COM3 和 COM4 位于 rear I/O）、四个 USB 2.0 端口（两个在前面板，两个在 rear I/O）、串行 ATA（SATA）支持（ rear I/O）、串行端口 COM1（前面板连接）、Ultra IDE 驱动器支持（ rear I/O）等。

其他：具备实时时钟 / 日历、前面板复位开关、微型扬声器、键盘 / 鼠标端口（前面板连接）等。

嵌入式 PC/RTOS 功能

扩展功能：提供一个 PMC 扩展槽（PCI-X，66MHz），带前面板访问；可选 P0 与 VITA 31.1 接口。

存储与内存：最多 2GB 的 CompactFlash（在辅助 IDE 上，可选）、32KB 的非易失性 RAM。

定时器与看门狗：四个软件控制的通用定时器（两个 16 位和两个 32 位），以及带复位功能的可编程看门狗定时器。

其他：支持远程以太网启动，可执行多种操作系统如 VxWorks®、Solaris™ 或 QNX® 等。

安装与设置

开箱与硬件设置

开箱后需检查物品是否有运输损坏，注意静电防护。

硬件设置涉及多种跳线和开关，如电池启用跳线（E3）、系统控制器开关（S1）、密码清除 / BIOS 启动模式开关（S2）等，用户可根据需求进行配置，但需注意部分工厂配置的跳线不应由用户修改。
