GE VMIVME-7750单板计算机

基本概述

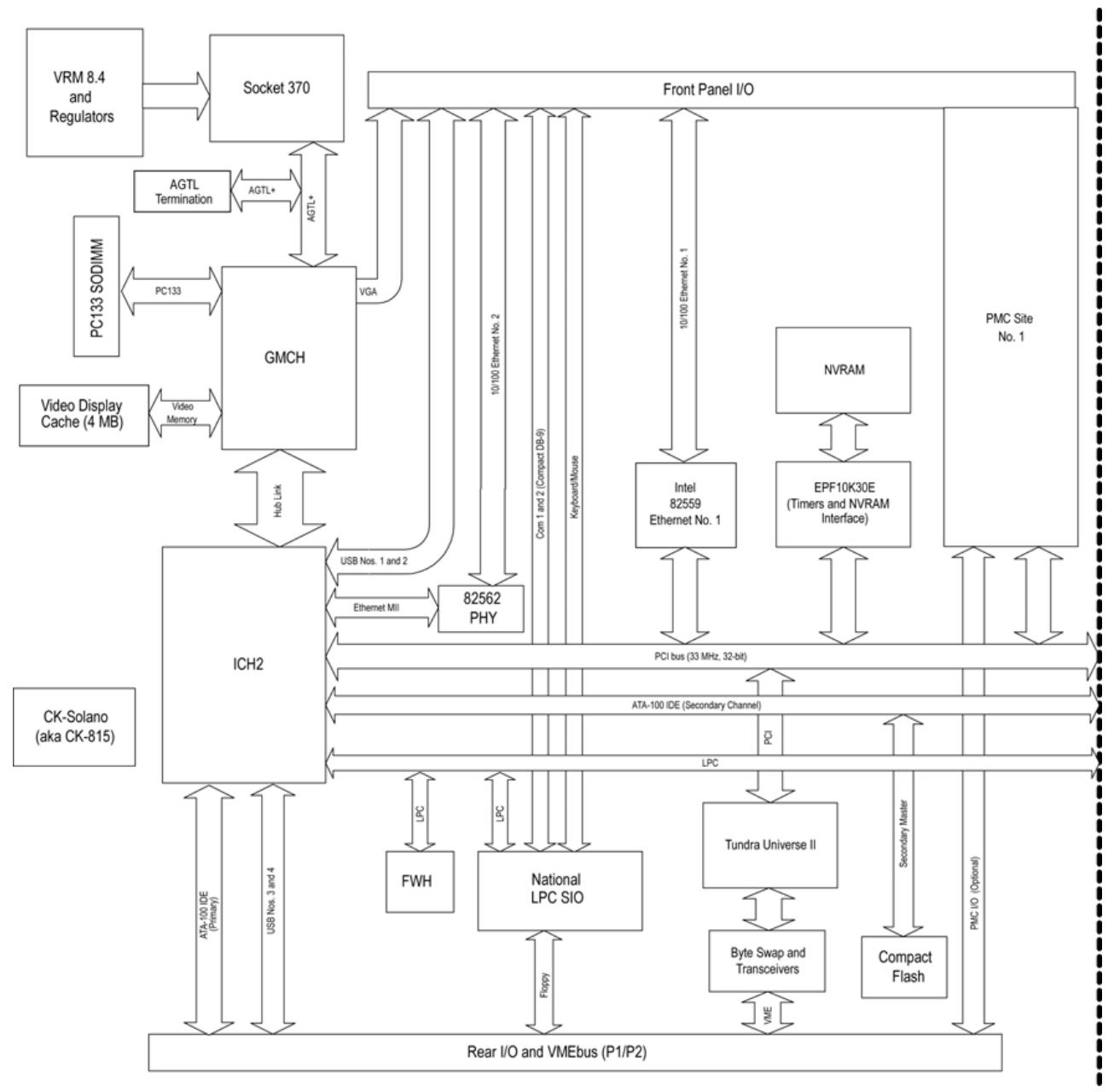

VMIVME-7750 是一款基于 Intel® Pentium® III 处理器的 VME 单板计算机，具备高性能和丰富的功能，适用于多种嵌入式系统应用场景。

主要特性

处理器与缓存：采用最高 1.26 GHz 的 Pentium® III 处理器，配备 512 KB 高级传输缓存。

内存：通过单个 SODIMM 支持最高 512 MB PC133 SDRAM。

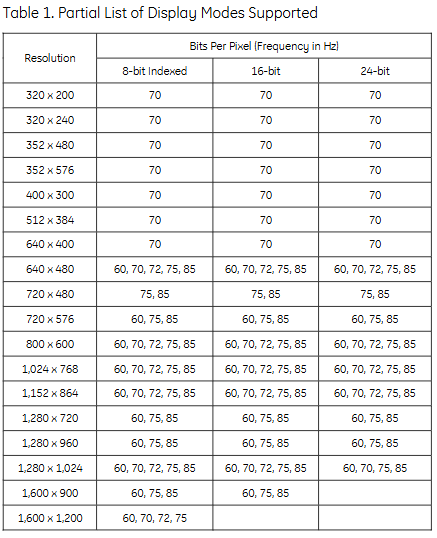

显示功能：内置 AGP SVGA 控制器，带有 4 MB 显示缓存，支持多种高分辨率显示模式，最高可达 1600 x 1200 x 256 色（单视图模式）。

网络功能：双以太网控制器，支持 10BaseT 和 100BaseTX 接口，支持远程以太网启动，采用 Lanworks Technologies, Inc. 的 BootWare®，

支持多种网络协议。

扩展功能：具备 PMC 扩展槽，支持 IEEE P1386 通用夹层卡规范。

存储功能：提供最高 1 GB 的 IDE CompactFlash 内存，可通过次级 IDE 端口访问，BIOS 支持从 Flash 内存启动。

接口与端口：包含两个 16550 兼容串行端口，支持高达 115 Kbaud 的波特率；具备组合的 PS/2 键盘和鼠标连接器；提供前面板双连接集线器主机控制器的 USB 接口。

定时器与看门狗：配备两个 16 位定时器和两个 32 位定时器（除系统定时器外），以及软件可编程的看门狗定时器。

非易失性存储：32 KB 非易失性 SRAM，在 + 5V 电源中断或移除时保留内容。

VMEbus 接口：基于 Newbridge/Tundra 的 Universe IIB 高性能 PCI 到 VME 接口，具备系统控制器、请求器、邮箱、中断处理程序等功能，支持多种数据传输模式和字节交换。

订购选项

处理器（A）：包括 733 MHz、866 MHz、1 GHz、1.26 GHz 等不同规格，部分带有特定温度范围和散热装置。

SDRAM 内存（B）：有 64 MB、128 MB、256 MB、512 MB 等选项。

CompactFlash（C）：包括 64 MB、128 MB、256 MB、512 MB、1 GB 等容量。

其他选项（D、E、F）：D 和 E 为未来使用预留，F 为特殊销售订单相关选项。

软件支持

支持多种操作系统，如 Windows® XP、Windows 2000、VxWorks®、Solaris™、QNX®、LynxOS® 和 Linux® 等，并提供相应的板级支持包（BSP）和软件工具，如 IOWorks® 软件系列等，方便应用开发。

物理与环境规格

尺寸：6U 单槽 Eurocard 格式，高度 9.2 英寸（233.4mm），深度 6.3 英寸（160mm），厚度 0.8 英寸（20.3mm）。

电源要求：+5VDC（±5%），典型 6A，最大 7A；+12VDC（±5%），典型 105mA，最大 200mA；-12VDC（±5%），典型 50mA，最大 75mA。

工作温度：标准 0 至 50°C，部分选项有扩展温度范围，如 0 至 60°C、0 至 40°C、0 至 55°C 等，特定处理器有相应的空气流量要求。

存储温度：-25 至 80°C。

相对湿度：10% 至 90%，非冷凝。

兼容产品

可与多种 GE Fanuc 嵌入式系统的 PMC 和 VME 产品配合使用，如软盘 / 硬盘模块、CD-ROM 模块等，以扩展功能。
