GE MLJ 同步检查继电器
时间: 2025-08-12浏览次数：
GE MLJ 同步检查继电器
GE MLJ 同步检查继电器
产品概述
核心功能
MLJ 是一款数字式同步检查继电器，主要用于检测两个电气系统（如发电机与电网、电网两段区域）的同步条件，通过测量母线电压（VB）和线路电压（VL）的电压差（ΔV）、频率滑差（Δf）、相位角差（Δθ），判断是否满足断路器合闸条件，并输出合闸允许信号。
典型应用场景
发电机与系统并网
系统两段区域的重新连接
断路器手动合闸或自动重合闸
验证同步条件以避免非同步合闸导致的设备损坏
核心功能与工作原理
1. 同步检查单元
测量参数：
电压差（ΔV）：母线与线路电压的绝对值差，范围 2-90V（默认 15V）。
相位角差（Δθ）：两电压的相位差，范围 2-60°（默认 10°）。
频率滑差（Δf）：两电压的频率差值，范围 10-500mHz（默认 20mHz）。

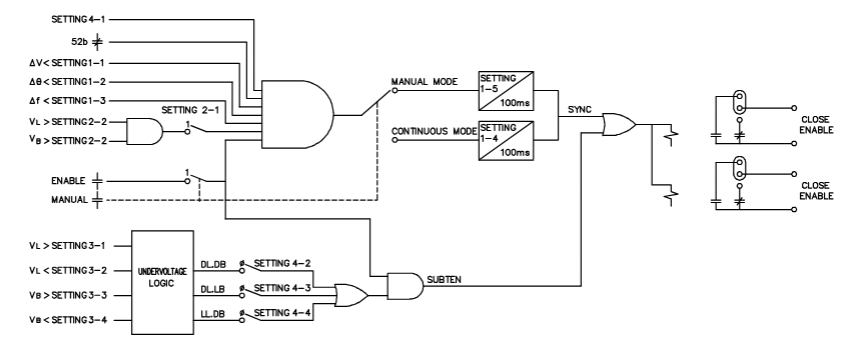

工作模式：
连续模式：持续监测同步条件，延时 0.1-99.0s（默认 0.1s）后输出合闸允许。
手动模式：通过外部信号触发监测，延时 0.1-99.0s（默认 10.0s）后输出合闸允许。

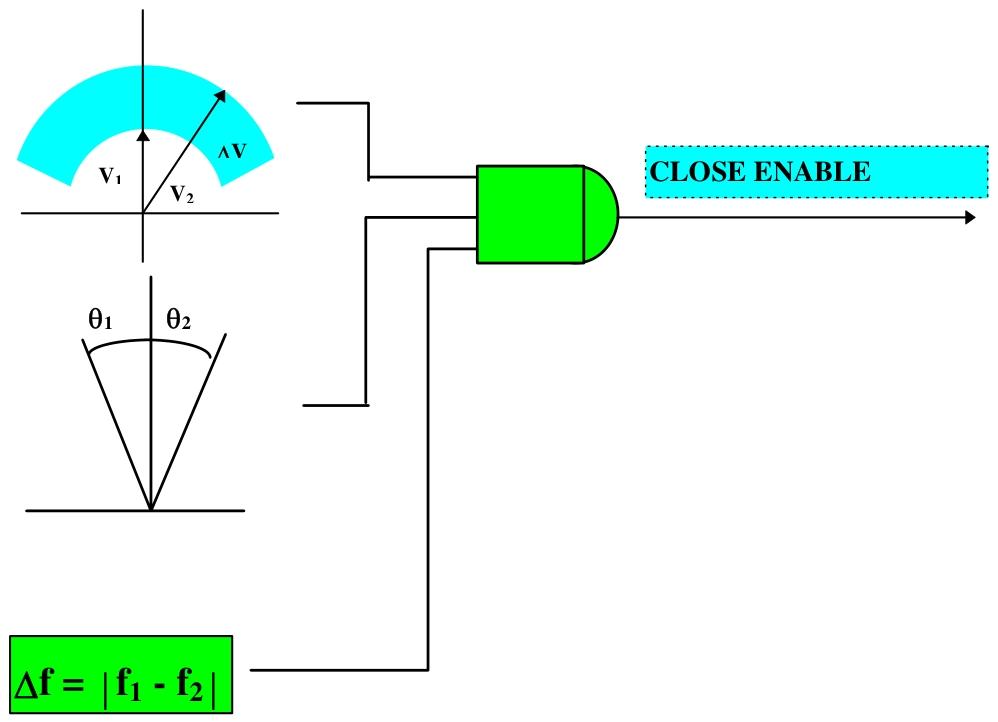

合闸允许条件：ΔV、Δθ、Δf 均小于设定值，且持续满足设定延时。
2. 欠压单元
独立监测线路和母线的电压状态（带电 / 失电），支持三种组合模式：
DLDB（失电线 - 失电母线）
DLLB（失电线 - 带电母线）
LLDB（带电线路 - 失电母线）
电压阈值可设置：线路 / 母线带电阈值（VL↑/VB↑，40-245V）、失电阈值（VL↓/VB↓，10-180V）。

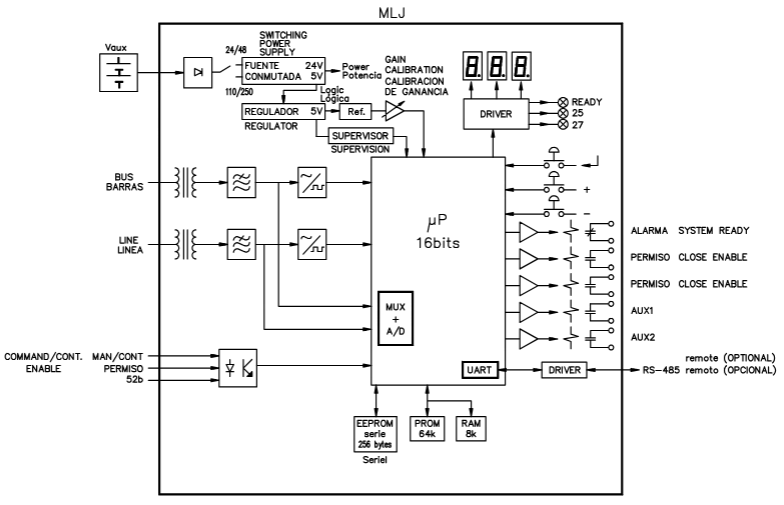

3. 输入 / 输出单元
数字输入：3 路直流输入，包括 52b（断路器状态，打开时允许同步检查）、手动模式触发、使能信号。
输出触点：5 路继电器触点，包括 2 路合闸允许（默认常开）、1 路报警（默认常闭）、2 路可配置辅助触点（支持同步、欠压、失电等信号输出）。
4. 自检与通信
持续监测内存（ROM/RAM/EEPROM）、模拟电路等，故障时输出报警并显示错误代码（如 8.0 表示 ROM 故障）。
支持 RS-485 通信（可选光纤接口），波特率 0.3-38.4kbaud（默认 9.6kbaud），支持 Modbus 协议。

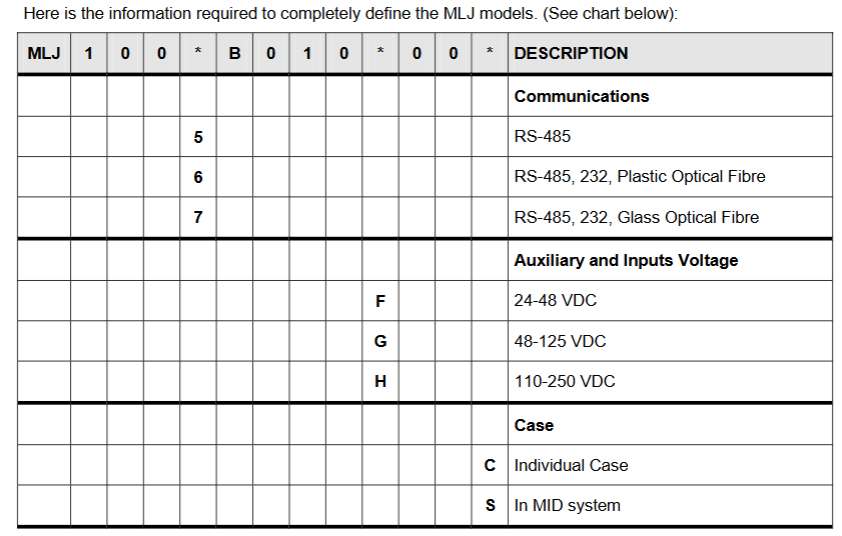

技术规格
电气参数
额定电压：63-220Vac（持续耐受 440Vac）。
辅助电源：24-48Vdc、48-125Vdc、110-250Vdc（±20% 波动）。
测量精度：电压 ±2% 或 0.5V；角度 ±1°（20-220Vac 时）；频率滑差 ±5mHz。
触点容量：合闸允许触点 4000VA（最大 440Vac/300Vdc），辅助触点 1760VA。
环境与物理特性
工作温度：-25°C 至 +55°C，存储温度：-40°C 至 +70°C。
湿度：≤95%（无冷凝）。
外壳：钢板材质，支持面板安装或 MID 系统集成，重量约 3kg。
操作界面与导航
1. 前端设备
按键：3 个垂直排列的按键，从上到下分别为 ENTER（确认 / 进入）、+（增加 / 下一项）、-（减少 / 上一项）。
显示：3 位 7 段 LED 显示屏，用于显示参数值、状态代码和设置项。
指示灯：3 个 LED 指示灯，分别为：
READY（绿色）：继电器就绪且保护功能启用。
52（红色）：合闸允许条件满足。
27（红色）：欠压条件满足。
2. 工作模式切换
读取模式：默认上电模式，显示实时数据和状态。按 ENTER 可循环查看各功能项（F0-F12）。
设置模式：在读取模式下，同时按下 ENTER 和 - 进入，用于修改参数。设置完成后，同时按 + 和 - 返回读取模式；若 2 分钟无操作，自动返回。
校准模式：在读取模式下，同时按下 ENTER 和 + 进入，显示线电压和母线电压平均值，用于校准。
读取模式功能（F0-F12）
通过 ENTER 键循环切换，主要功能包括：
功能代码 描述 说明
F0 继电器状态 显示两位错误代码（如 0.0 表示正常，8.0 表示 ROM 故障），小数点常亮区分状态与数值。
F1-F2 线电压（VL）/ 母线电压（VB） 实时显示 RMS 电压值，单位为 V。
F3 电压差（ΔV） 显示 VL 与 VB 的绝对值差，单位为 V。
F4 相位角差（Δθ） 显示两电压相位差（0-180°），电压＜9V 时显示溢出（三条横线）。
F5 频率滑差（Δf） 显示频率差值，单位为 mHz，电压＜9V 时显示溢出。
F6-F10 末次合闸允许时的记录 存储末次满足合闸条件时的 VL、VB、ΔV、Δθ、Δf 值。
F11 测试功能 显示屏全亮闪烁，LED 同时点亮，验证硬件正常性；数字输入激活时对应 LED 闪烁。
F12 线 / 母线状态 通过显示屏上下段指示：上段亮表示 “带电”，下段亮表示 “失电”，中段亮表示电压在阈值之间。
设置模式参数配置
进入设置模式后，通过 +/- 键切换设置项，按 ENTER 进入修改，调整后再次按 ENTER 确认。主要设置项如下：
1. 基本配置（0-1、6-1、6-2）
0-1 频率：选择 50Hz 或 60Hz（默认 50Hz）。
6-1 通信地址：设置 Modbus 地址（1-255，默认 1）。
6-2 波特率：选择通信速率（0.3-38.4kbaud，默认 9.6kbaud）。
2. 同步检查参数（1-1 至 2-2）
1-1 电压差（ΔV）：2-90V（步长 0.5V，默认 15V）。
1-2 相位角差（Δθ）：2-60°（步长 1°，默认 10°）。
1-3 频率滑差（Δf）：10-500mHz（步长 10mHz，默认 20mHz）。
1-4 连续模式延时：0.1-99.0s（步长 0.1s，默认 0.1s）。
