GE AT868 AquaTrans™ 超声波水流量计
时间: 2025-08-12浏览次数：
GE AT868 AquaTrans™ 超声波水流量计
GE AT868 AquaTrans™ 超声波水流量计
产品概述
核心功能
AT868 是一款超声波水流量计（支持 1 通道或 2 通道），基于时差法原理测量水流速度、体积流量和质量流量，适用于清水及污水等单相流体的流量监测。其通过超声波传感器发射和接收信号，计算流体流速并转换为流量数据，支持实时显示、数据记录及多种输出方式（模拟量、脉冲 / 频率）。
主要特点
多通道配置：标准 1 通道，可选 2 通道，通过双通道测量平均值、差值或求和提升精度。
灵活的传感器类型：支持插入式（wetted）和夹装式（clamp-on）传感器，适应不同管道安装需求。
丰富的输出与通信：配备 0/4-20mA 模拟输出、脉冲 / 频率输出（用于总量计数），支持 RS232/RS485 串行通信，兼容 PanaView™软件远程操作。
高适应性：适用于管径 0.04 英寸至 200 英寸（1mm 至 5m），流速范围 - 40 至 40 英尺 / 秒（-12.2 至 12.2m/s），满足工业管道流量监测需求。
安装与接线
1. 安装要点
传感器位置：需安装在直管段，上游至少 10 倍管径、下游至少 5 倍管径无湍流干扰（如阀门、弯头）；优先安装在管道侧面（避免顶部积气或底部积渣）。

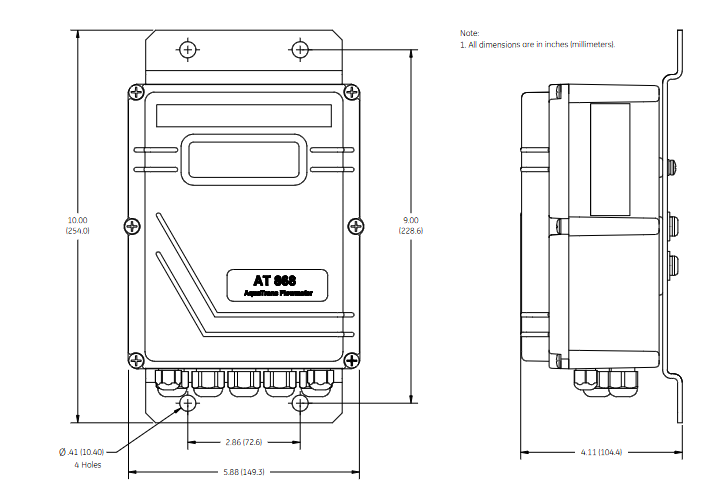

电子 enclosure：采用 NEMA 4X/IP66 防护等级，适合室内外安装，应靠近传感器以缩短电缆长度（最长支持 1000 英尺 / 300 米）。
管道要求：需测量管道外径、壁厚、材质等参数并编程输入，确保流量计算准确性。

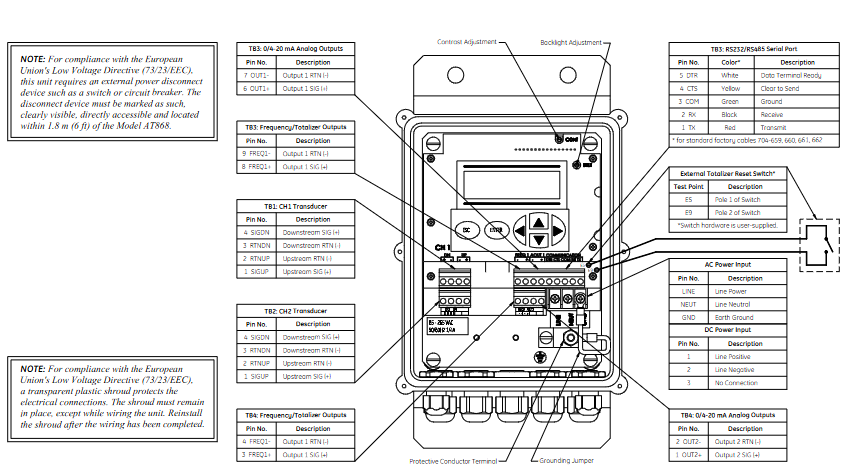

2. 接线规范
电源：支持 85-265VAC 或 12-28VDC，需外接符合欧盟低压指令的断电装置（如开关），安装在 6 英尺范围内。
传感器接线：插入式或夹装式传感器通过同轴电缆连接，电缆长度需匹配（频率≤2MHz 时误差≤4 英寸，>2MHz 时≤0.5 英寸）。
输出接线：
模拟输出（0/4-20mA）：负载电阻≤600Ω，用于传输流量信号。
脉冲 / 频率输出：用于总量计数或频率正比于流量，最大负载 3A@100VDC。

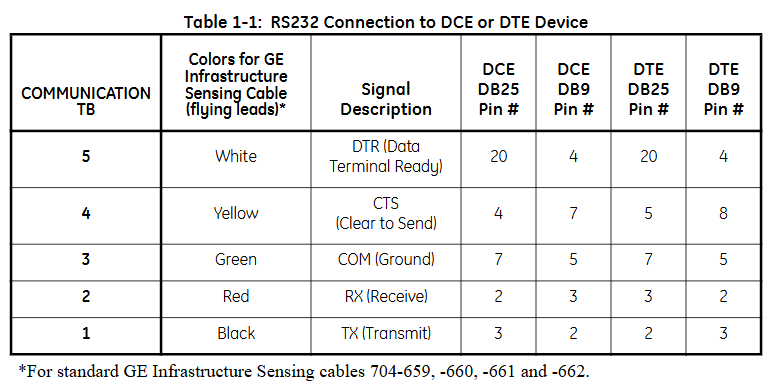

通信接线：RS232 用于连接 PC 或打印机，RS485 支持多设备组网，需遵循屏蔽接地规范以抗干扰。
编程与设置
1. 基础参数配置
通道激活：通过CHx-ACTIV菜单激活通道，选择传感器类型（标准或特殊）。
系统参数：在CHx-SYSTM中设置流量单位（如加仑 / 分钟、立方米 / 小时）、总量单位及小数位数，可选质量流量（需输入流体密度）。
管道与传感器参数：在CHx-PIPE中输入管道材质、外径、壁厚、传感器频率、路径长度（P）和轴向长度（L）等，夹装式传感器还需设置衬里参数（材质、厚度）。
2. 高级功能设置
响应时间：通过AVRG菜单设置测量平均值响应时间，推荐选择 “STATS” 模式（稳态时响应快，流量变化时快速跟踪）。
零流量 cutoff：在CHx-I/O中设置零流量阈值（0-1 英尺 / 秒），避免微小波动导致的读数偏差。
跟踪窗口：当流体声速未知或波动大时，启用TRACKING WINDOW自动跟踪声速，确保测量准确性。
显示功能
1. 显示屏与指示灯
LCD 显示屏：2 行 ×16 字符的液晶显示屏，支持背光调节，可显示实时测量数据、设置参数及错误代码。
显示内容：可配置显示最多 4 个参数，包括：
流速（英尺 / 秒、米 / 秒）
体积流量（如加仑 / 分钟、立方米 / 小时）
累计总量（如总立方英尺、总立方米）
诊断参数（如信号强度、声速、时差等）
轮显功能：若配置多个参数，显示屏会按设定间隔循环显示，每个参数停留数秒。
2. 显示设置
进入设置菜单：
按 [ESC] + [ENTER] + [ESC] 进入用户程序。
导航至 PROG → GLOBL → I/O → LCD，设置显示参数数量及具体参数。
参数选择：从测量值（流速、流量）、诊断值（信号强度、声速）中选择需显示的内容，支持自定义单位（英制 / 公制）。

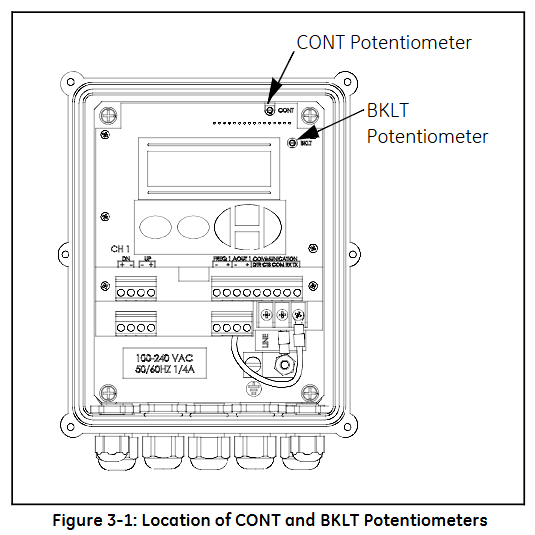

对比度与亮度调节：通过面板后的电位器（CONT 对比度、BKLT 背光）手动调整，确保在不同光线环境下清晰可见。
操作功能
1. 总量重置（Totalizer Reset）
用于将累计流量值清零，支持三种方式：
面板操作：
进入 RESET 菜单，选择 YES 确认重置。
重置后所有通道的总量均归零并重新开始累计。
外部开关重置：
需提前接线（参考安装章节）并在 GLOBL-SYSTM → GATE OPTION 中配置为 RESET。
按下外部开关并保持 1 秒，总量自动清零。
软件重置：通过 PanaView™ 软件的 Clear Instrument Totalizers 功能远程操作。
2. 测量暂停与重启
仅支持通过 PanaView™ 软件操作：
暂停：在 Edit Functions → PAUSE MEASUREMENT 中选择 Stop Measurement，流量计暂停测量，输出信号保持最后值。
重启：选择 Measure Flow 恢复测量，输出信号同步更新。
3. 诊断与错误查看
诊断参数显示：在 GLOBL → I/O → LCD 中配置显示诊断参数，包括：
上下游信号强度（SS up/SS dn，正常范围 50-75）
声速（SNDSP）
时差（DELTA T，正常≤1μs）
信号质量（Qup/Qdown，正常≥1200）

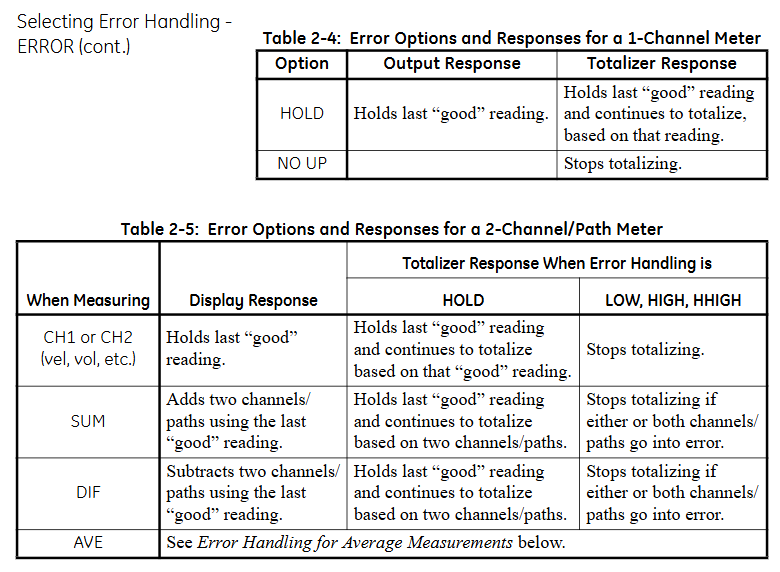

错误代码：显示屏直接显示错误代码（如 E1 表示信号弱、E3 表示流速超限），可参考手册第五章排查原因（如传感器 alignment 偏差、管道内有气泡等）。
按键操作与菜单导航
1. 按键功能
ESC：退出当前菜单或取消操作。
ENTER：确认选择或进入子菜单。
↑/↓：上下导航菜单选项或调整参数值。
←/→：移动光标（用于修改参数时定位数字位）。
2. 常用菜单路径
查看实时数据：默认显示界面，按 ENTER 循环切换预设参数。
进入编程模式：ESC → ENTER → ESC → PROG，可配置通道参数、单位、输出等。
校准输出：ESC → ENTER → ESC → CALIB，用于校准 4-20mA 模拟输出或脉冲频率输出。
四、注意事项
显示刷新频率：默认随测量周期更新（可通过 AVRG 菜单设置响应时间，范围 0.1-99 秒）。
总量溢出：当累计值超过最大量程时，显示 E9:Totalizer Overflow，需重置总量或扩大单位（如从 “加仑” 改为 “百万加仑”）。
