GE MII 系列模块化微机式继电器
时间: 2025-08-12浏览次数：
GE MII 系列模块化微机式继电器
GE MII 系列模块化微机式继电器
产品概述
核心定位
MII 系列是一款模块化微机式继电器，专为数字式继电保护应用设计，以经济性和实用性为特点，适用于多种电力系统设备的保护与控制，如馈线、小型发电机、电动机、变压器等。
主要优势

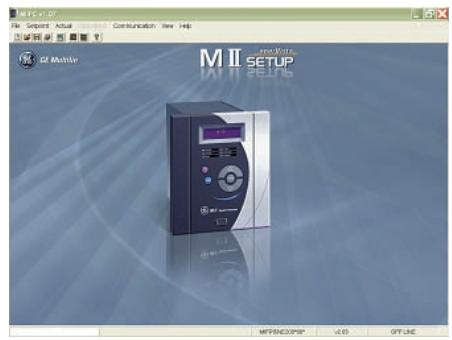

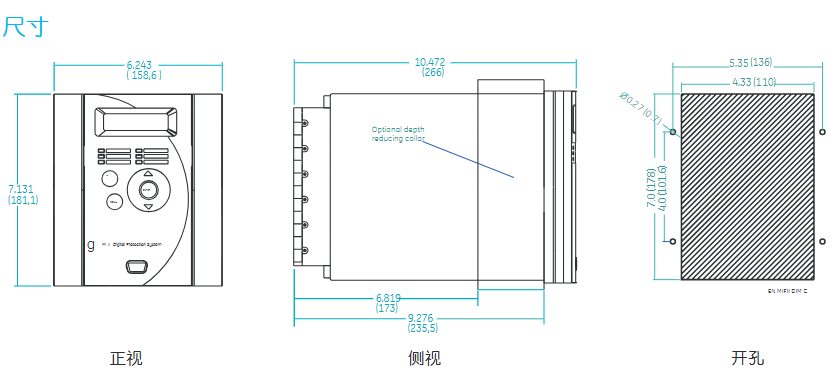

易用性：统一的前面板编程界面和标准开孔尺寸，安装与操作简便；支持通过前面板小键盘或 EnerVista 软件进行配置。
灵活性：可根据实际需求选择功能配置（如事件报告、波形捕捉、断路器失灵保护等），配备可编程逻辑和 I/O 接口。
可升级性：采用闪存技术，支持现场固件升级，紧跟技术发展。
维护便捷：具备事件记录和波形捕捉功能，缩短故障排查时间，降低维护成本。
核心功能与特性
1. 保护功能
涵盖多种保护元件，不同型号（MIF II、MIG II、MIN II、MIV II、MIW II、MIB II）支持的功能各有侧重，主要包括：
电流保护：相 / 接地瞬时过电流（50PH/50PL、50NH/50NL）、相 / 接地延时过电流（51P、51N）、电流不平衡（46）等。
电压保护：相欠电压（27P）、相 / 接地过电压（59、59N）、电压不平衡（47）等。
功率与频率保护：反向功率（32RP）、正向低功率（32LF）、失磁（40）、过 / 欠频率（81O、81U）等。
特殊保护：差动保护（87）、限制性接地故障（87R）、断路器失灵保护、熔断器失灵（VTFF）等。
支持多定值设置组（2 组独立定值，可通过多种方式切换），满足不同运行场景需求。
2. 监视与测量
测量参数：相 / 接地电流、电压、频率、热映像等，测量误差≤±3%。
事件记录：最多存储 32 次事件（带毫秒级时间标签），记录内容包括动作、跳闸、报警等状态变化。
波形捕捉：可选功能，每周期采样 8 次，最大存储 32 个周波的波形，可通过内部或外部信号触发，用于故障诊断。
自检诊断：上电后持续运行，发现异常时触发报警并记录事件。
3. 控制与配置
可编程逻辑：通过 4 个逻辑门和定时器实现 4 种可编程方案，输出可控制触点或面板 LED。
I/O 配置：2 个可配置触点输入、4 个可配置触点输出（可闭锁），另有固定跳闸和操作触点。
人机接口：2×16 字符 LCD 显示屏（查看定值、实测值、故障报告）、6 个 LED 指示灯（4 个可自定义功能和颜色）、5 键小键盘（本地操作）。
4. 通讯功能
接口：前面板 RS232 接口（本地通讯）、后部 RS485 接口（远方通讯），支持 ModBus® RTU 协议，波特率最高 19200 bps。

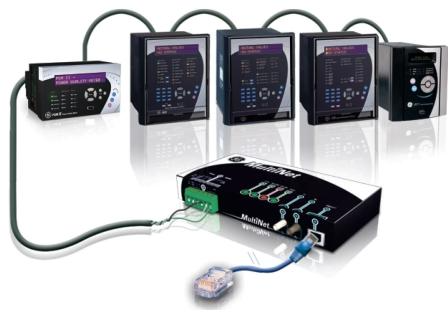

扩展通讯：兼容 MultiNet 模块，可将串行通讯转换为以太网 ModBus TCP/IP，实现与局域网 / 广域网的连接，最多支持 32 个设备。
保护功能参数
1. 电流保护
相延时过电流（51P）:CT 额定值的 10-240% 定时限（0-99.99s，级差 10ms）、反时限等 水平 ±3%，时间误差 >±3% 或 ±25ms
接地延时过电流（51N）:CT 额定值的 10-240% 同相延时过电流 同相延时过电流
相瞬时过电流（50PH/PL）:CT 额定值的 10-3000%、定时限（0-99.99s，级差 10ms）、水平 ±3%，时间误差 >±3% 或 ±25ms
接地瞬时过电流（50NH/NL）:CT 额定值的 10-3000% 同相瞬时过电流、同相瞬时过电流
电流不平衡（46）:CT 额定值的 5-99% I²t 曲线（K=1-100），定时限最大 99.99s 水平 ±3%，时间误差 >±3% 或 ±25ms
2. 电压保护
相欠电压（27P）:2.0-60V 或 10-250V（级差 0.1V）、定时限（0-600s，级差 0.01s）、水平 ±3%，时间误差 >±3% 或 ±25ms
相过电压（59）:2.0-60V 或 10-250V（级差 0.1V）、同相欠电压 同相欠电压
接地过电压（59N）:2.0-60V 或 10-250V（级差 0.1V）/同相欠电压、同相欠电压
电压不平衡（47）:2.0-60V 或 10-250V（级差 0.1V）、定时限（0-600s，级差 0.01s）、水平 ±3%，时间误差 >±3% 或 ±25ms
3. 功率与频率保护
反向功率（32RP）：0.01-0.99× 额定 MW、延时 0.2-120s（级差 0.1s）、支持在线闭锁（0-5000s）
失磁（40）：圆 1 直径 2.5-300Ω，偏移 2.5-150Ω、跳闸延时 0.1-10s、双圆特性
过频率（81O）：42.0-67.5Hz（级差 0.01Hz）、延时 0.0-600s（级差 0.01s）、电压制动门槛 30-250V
欠频率（81U）：42.0-67.5Hz（级差 0.01Hz）、同过频率、同过频率
