Bently 3500/15 交直流电源模块
时间: 2025-08-12浏览次数：
Bently 3500/15 交直流电源模块
Bently 3500/15 交直流电源模块
产品概述
核心功能与应用
3500/15 交直流电源模块是半高型模块，必须安装在机架左侧的指定插槽中，为 3500 系列机械保护系统的其他模块提供电源。机架可容纳 1 个或 2 个电源模块（交直流任意组合），单个电源即可为整个机架供电。
双电源配置时，下部插槽为 primary 电源，上部为备用电源，支持热插拔（移除或插入任一模块不影响机架运行）。
支持宽范围输入电压，转换为其他 3500 模块可使用的电压，包括通用交流电源、高压直流电源、低压直流电源三种类型。

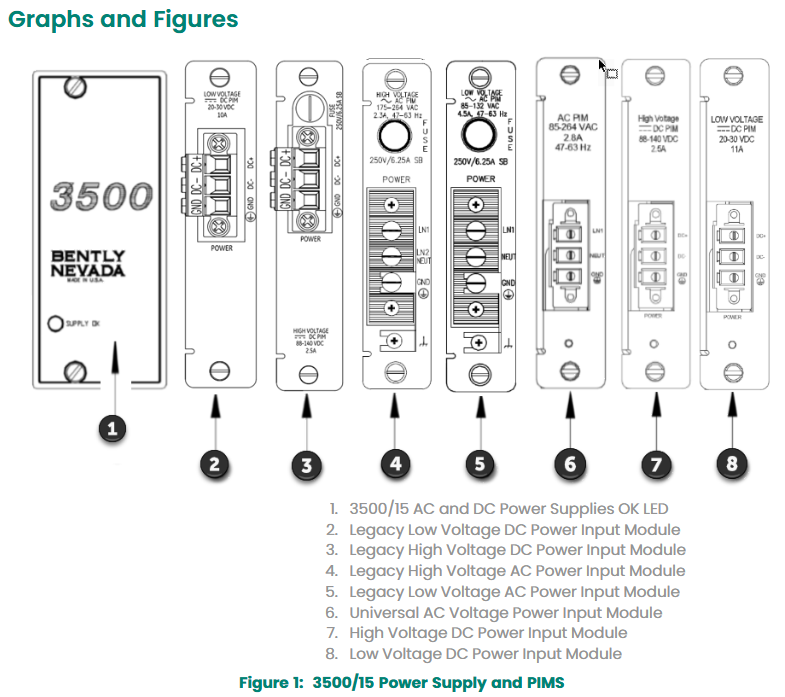

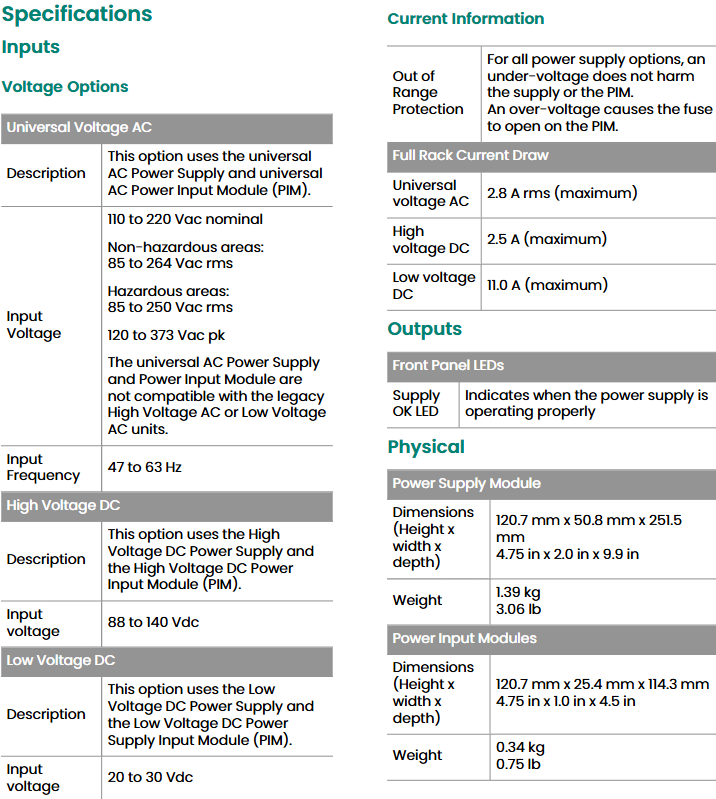

技术规格
1. 输入参数
通用交流电源:非危险区域：85-264 Vac rms；
危险区域：85-250 Vac rms（峰值 120-373 Vac） 47-63 Hz 2.8 A rms
高压直流电源:88-140 Vdc - 2.5 A
低压直流电源:20-30 Vdc - 11.0 A
保护功能：欠压不会损坏电源或 PIM（电源输入模块）；过压会使 PIM 上的保险丝熔断。
2. 物理与安装参数
电源模块：
尺寸：120.7 mm × 50.8 mm × 251.5 mm（高 × 宽 × 深），重量 1.39 kg。
电源输入模块（PIM）：
尺寸：120.7 mm × 25.4 mm × 114.3 mm（高 × 宽 × 深），重量 0.34 kg。
机架空间要求：
电源模块：占用机架左侧 2 个半高插槽，支持冗余配置。
PIM：位于对应电源模块正后方的专用半高模块位。
3. 环境参数
工作温度：-30°C 至 +65°C（-22°F 至 +150°F）。
存储温度：-40°C 至 +85°C（-40°F 至 +185°F）。
湿度：95% 非冷凝。
合规与认证
FCC：符合 FCC 规则第 15 部分，不产生有害干扰且耐受外来干扰。
EMC：符合 EMC 指令 2014/30/EU 及 EN 61000-6-2（工业抗扰度）、EN 61000-6-4（工业发射限值）标准。
电气安全：符合低电压指令 2014/35/EU 及 EN 61010-1 标准。
RoHS：符合 RoHS 指令 2011/65/EU，限制有害物质使用。
海事认证：符合 DNV GL 船舶、海洋平台及高速轻型船舶规范，ABS 钢船及海洋结构物分类规则。
危险区域认证：
cNRTLus：Class I, Zone 2/Division 2，Groups A-D，T4@Ta -20°C 至 +65°C，需按图纸 149243/149244 安装。
ATEX/IECEx：II 3 G Ex nA nC ic IIC T4 Gc/Ex ec nC ic IIC T4 Gc，T4@Ta -20°C 至 +65°C。
订购信息
1. 电源模块型号规则
3500/15 电源模块的完整型号为 3500/15-AA-BB-CC，各参数含义如下：
AA（顶部插槽电源类型）
03：传统高压直流电源（88-140 Vdc）
04：传统低压直流电源（20-30 Vdc）
05：通用交流电源（85-264 Vac rms）
06：高压直流电源（新规格）
07：低压直流电源（新规格）
BB（底部插槽电源类型）
00：无电源（无需底部插槽电源时选择）
03/04/05/06/07：与顶部插槽相同，对应传统 / 新规格的高低压直流、通用交流电源
CC（认证选项）
00：无认证
01：CSA/NRTL/C 认证（适用于 Class I, Division 2 危险区域）
02：ATEX/IECEx/CSA 认证（适用于 Class I, Zone 2 危险区域）
备件清单
1. 电源模块与输入模块（PIM）
106M1079-01:通用交流电源模块
106M1081-01:通用交流电源输入模块（PIM）
129486-01:传统高压直流电源模块（88-140 Vdc）
129478-01:传统高压直流电源输入模块（PIM）
133292-01:传统低压直流电源模块（20-30 Vdc）
133300-01:传统低压直流电源输入模块（PIM）
114M5329-01:新规格高压直流电源模块
115M7750-01:新规格高压直流电源输入模块（PIM）
114M5330-01:新规格低压直流电源模块
114M5335-01:新规格低压直流电源输入模块（PIM）
2. 保险丝与连接件
01720025:替换保险丝（适用于交流 PIM 和传统高压直流 PIM）
01720045:替换保险丝（适用于低压直流 PIM 和传统低压直流 PIM）
120M3877:快速熔断保险丝（5A/500 Vac，6.3×32 mm，通用交流 PIM 专用）
129M0198:新规格高压直流 PIM 专用替换保险丝
118M0915-01:通用交流电源输入模块替换连接器
118M0915-02:直流电源输入模块替换连接器
3. 面板与安装配件
131150-01:电源模块空白前面板（含螺丝，1 个）
128085-01:电源输入连接器后盖（1 个）
04310251:电源输入后盖固定螺丝（2 个）
284726:DIN 导轨安装套件（用于电源模块机架安装）
