Bently 990 振动变送器
时间: 2025-08-12浏览次数：
Bently 990 振动变送器
Bently 990 振动变送器
产品概述
核心功能与应用
990 振动变送器主要面向离心式空气压缩机、小型泵、电机或风扇的原始设备制造商（OEMs），用于将振动信号转换为 4-20 mA 标准信号，输入至机械控制系统。其接收 3300 NSv 接近探头及配套延长电缆（支持 5 米和 7 米系统长度）的输入，将信号处理为峰峰值振动幅度的工程单位，并以比例 4-20 mA 信号输出，用于机械保护报警和逻辑控制。
主要特点
集成 Proximitor 传感器，无需外部单元。
提供非隔离的 “PROX OUT” 和 “COM” 端子及同轴连接器，输出动态振动和间隙电压信号用于诊断（需配合 990/991 测试适配器实现信号隔离）。
配备非交互的零点和量程电位器，支持回路调整；测试输入引脚可通过函数发生器快速验证回路信号输出。
具备 “Not OK/Signal Defeat” 电路，防止因探头故障或连接松动导致的高输出或误报警。
支持 DIN 导轨安装或穿板安装（含标准配件），适用于高湿度（高达 100% 冷凝）环境。
技术规格
1. 电气参数
启动抑制：电源接通后，信号输出保持在 <3.6 mA（NOT OK）状态 2-3 秒，提示设备未就绪。
Proximitor 传感器输出：兼容非接地便携式测试设备；使用接地交流供电设备时，需通过 122115-01 测试适配器实现信号隔离。
输出阻抗：Prox Out 为 10 kΩ，校准负载 10 MΩ。
Prox Out 线性范围：1.4 mm（55 mils），始于距目标表面约 0.25 mm（10 mils）处。
Prox Out 增量比例因子：7.87 mV/µm（200 mV/mil）±6.5%（典型值，含互换性误差），最坏情况 ±10%；典型噪声水平 50 mV/pp。
温度稳定性：0°C 至 +70°C（+32°F 至 +158°F）范围内，增量比例因子保持在 7.87 mV/µm 的 ±10% 以内。
频率响应：5 Hz 至 6,000 Hz +0/-3 dB。
最小目标尺寸：9.5 mm（0.375 英寸）直径。
引线长度：Proximitor 传感器输出（BNC 连接器）最大电缆距离为 3 米（10 英尺）。
电源：危险区域（Zone 2 或 Div 2）供电 28 V。
2. 环境与机械参数
温度范围：
变送器工作温度：-35°C 至 +85°C（-31°F 至 +185°F）；存储温度：-52°C 至 +100°C（-62°F 至 +212°F）。
探头工作与存储温度：-52°C 至 +177°C（-62°F 至 +351°F）。
相对湿度：100% 冷凝（非浸没，需保护同轴连接器）。

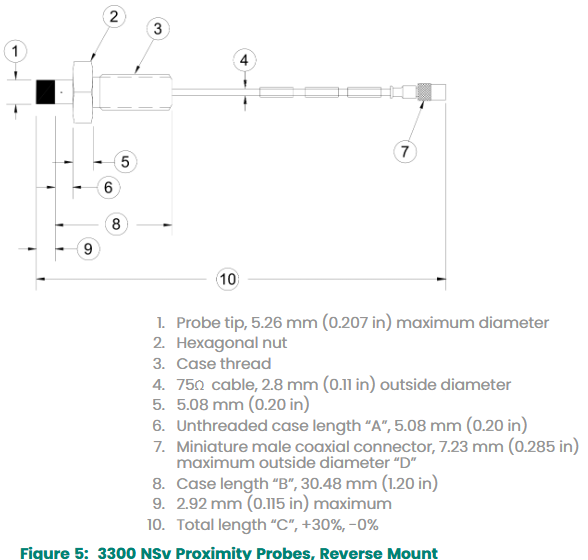

机械特性：
探头尖端材料：聚苯硫醚（PPS）；外壳材料：AISI 303 或 304 不锈钢。
探头电缆：75Ω 同轴电缆，氟乙烯丙烯（FEP）绝缘；可选铠装（AISI 302 不锈钢，带 FEP 外护套）。
抗拉强度：探头外壳至引线最大 222 N（50 lbf）。
变送器重量：0.43 kg（0.9 lbm）；系统总重量：典型值 0.82 kg（1.8 lbm）。
合规与认证
基础合规认证
FCC 认证
设备符合 FCC 规则第 15 部分，操作需满足两个条件：
不得造成有害干扰；
必须接受任何收到的干扰，包括可能导致非预期操作的干扰。
电磁兼容（EMC）
符合 EMC 指令 2014/30/EU；
遵循标准：
EN 61000-6-2（工业环境抗扰度）；
EN 61000-6-4（工业环境发射限值）。
RoHS 指令
符合 RoHS 指令 2011/65/EU，限制电子电气设备中特定有害物质（如铅、汞等）的使用，满足环保要求。
海事认证
符合 ABS 2009 钢船规则（1-1-4/7.7、4-8-3/1.11.1、4-9-7/13），适用于船舶及海洋平台场景。
印度电池 EPR 标识
由 GE Oil & Gas India Private Limited 认证，EPR 证书编号：1.1595372902047E+20，符合印度电子废物管理相关法规。
危险区域认证
1. ATEX 认证
符合 ATEX 指令 2014/34/EU，具体等级如下：
II 1 G Ex ia IIC T4 Ga：适用于 Zone 0/1 危险区域，环境温度范围 -35°C 至 +85°C。
II 3 G Ex nA IIC T4 Gc：适用于 Zone 2 危险区域，环境温度范围 -35°C 至 +85°C。
2. IECEx 认证
与 ATEX 认证等级一致，适用于国际爆炸性环境，认证标识为：
Ex ia IIC T4 Ga（Zone 0/1）；
Ex nA IIC T4 Gc（Zone 2）。
3. cNRTLus 认证
适用于北美危险区域，具体等级：
Class I, Div 2, Groups A、B、C、D，温度等级 T5@Ta +85°C（Type 4），需按照图纸 128838 安装。
认证关键参数与注意事项
实体参数（危险区域）
端子 / 连接器 Ui（电压） Ii/Io（电流） Pi/Po（功率） Ci/Co（电容） Li/Lo（电感）
电源端子（E1-E2） 28 V 120 mA 0.84 W 20 nF 10 μH
Proximitor 端子（E3-E4、J2） 28 V 6 mA 0.17 W 80 nF 1 H
探头连接器（J3） 28 V 100 mA 0.8 W 27.3 nF 5.3 mH
安装要求
危险区域使用时，需采用符合 EN 60079-25 标准的电缆（A 型或 B 型），确保电气连接满足防爆要求。
接地与屏蔽需严格遵循手册规范，避免干扰或安全隐患。
