Bently 2300 系列振动监测器
时间: 2025-08-12浏览次数：
Bently 2300 系列振动监测器
Bently 2300 系列振动监测器
产品概述
核心功能与应用场景
2300 系列振动监测器（2300/20 和 2300/25）是成本效益高的连续振动监测与保护设备，专为中低关键性 machinery 设计，适用于石油天然气、发电、水处理、造纸、制造、采矿等行业。其主要功能包括：
实时监测振动和转速，提供高振动水平报警。
支持多种传感器输入（加速度计、速度传感器、接近传感器等），具备灵活的信号处理和诊断能力。
型号差异
2300/20：配备 2 路可配置 4-20 mA 输出，可与 DCS 系统对接，适合需要数据集成的场景。

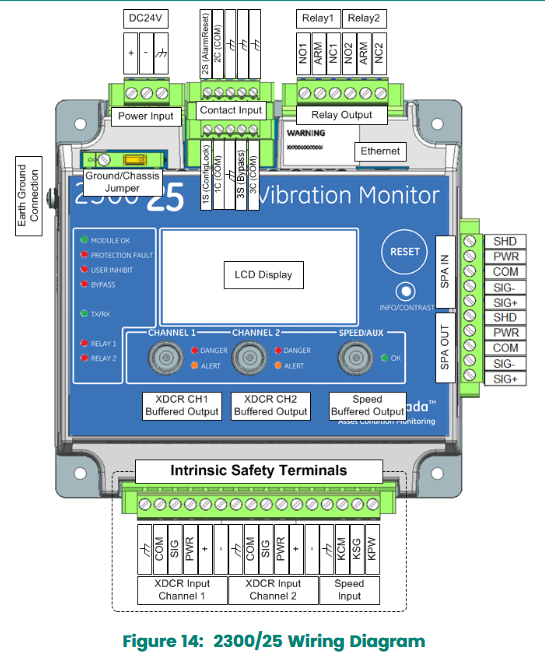

2300/25：支持 System 1 Classic 连接和 Trendmaster SPA 接口，可利用现有 DSM SPA 基础设施，适合需要趋势分析的场景。
技术规格
1. 输入参数
振动输入通道：2 路，支持加速度、速度、径向振动测量，具体参数如下：
加速度计（ICP）：带宽 0.2 Hz-20 kHz，量程 2-80 g 峰值，灵敏度 5-1000 mV/g。
速度传感器：带宽 0.2 Hz-20 kHz，量程 0-50 in/s 峰值，灵敏度 5-1000 mV/in/s。
径向振动（接近传感器）：带宽 0.2 Hz-20 kHz，量程 0-160 mil 峰峰值，灵敏度 5-1000 mV/mil。

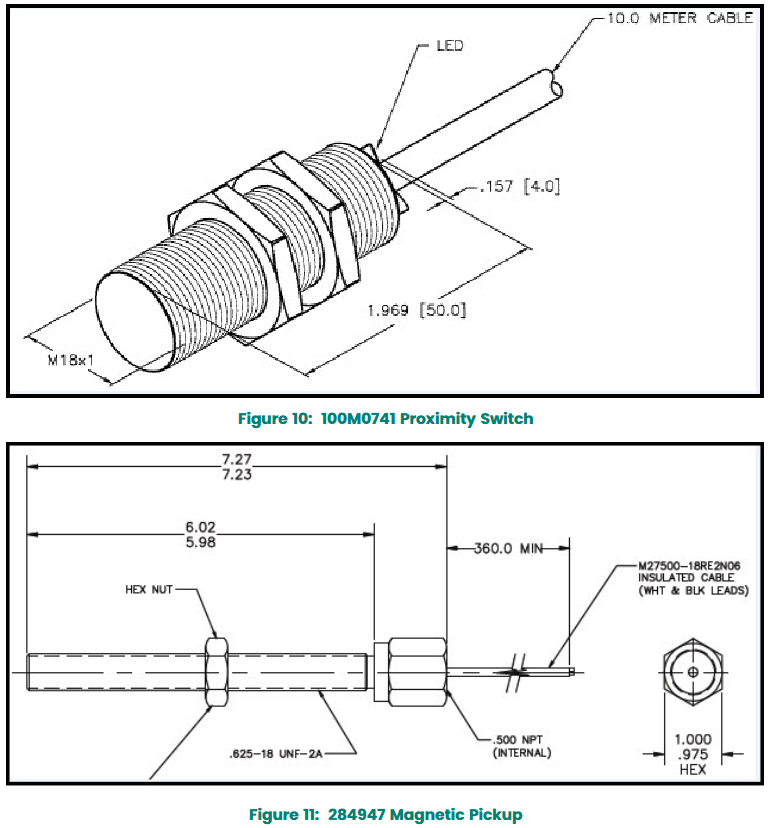

转速 / 键相通道：1 路，支持接近探头、磁电式拾音器和接近开关，转速范围 1-120,000 RPM（接近探头）、200-120,000 RPM（磁电式拾音器）。
过程变量通道：支持温度等参数监测，输入电压范围 -0.25 至 -22 V，精度 ±1% 满量程。
2. 输出参数
缓冲输出：3 路（2 路振动 + 1 路转速），通过 BNC 接口，具备短路和 EMI 保护。
继电器输出：2 路干触点，单刀双掷（SPDT），环氧树脂密封，最大切换电压 250 VAC/VDC，最大电流 6 A（AC）/4 A（DC）。
4-20 mA 输出（仅 2300/20）：2 路，内部供电，负载电阻 0-600 Ω，精度 ±1%，更新率 100 ms。
SPA 输出（仅 2300/25）：支持高频信号传输，频率响应 10 Hz-3000 Hz ±5%，精度 ±1% 满量程。
3. 通信与显示
通信接口：10/100 Base-T 以太网，支持 Modbus 协议，配置软件通过 RSA 加密通信。
显示与指示灯：LCD 屏幕显示实时测量值、设定点和配置信息；LED 指示灯包括运行状态（OK）、故障（Protection Fault）、报警（Alert/Danger）等。
环境与物理参数
工作环境：
温度：-30°C 至 +65°C（工作），-40°C 至 +85°C（存储）。
湿度：95% 非冷凝。
振动耐受：3 g。
物理特性：

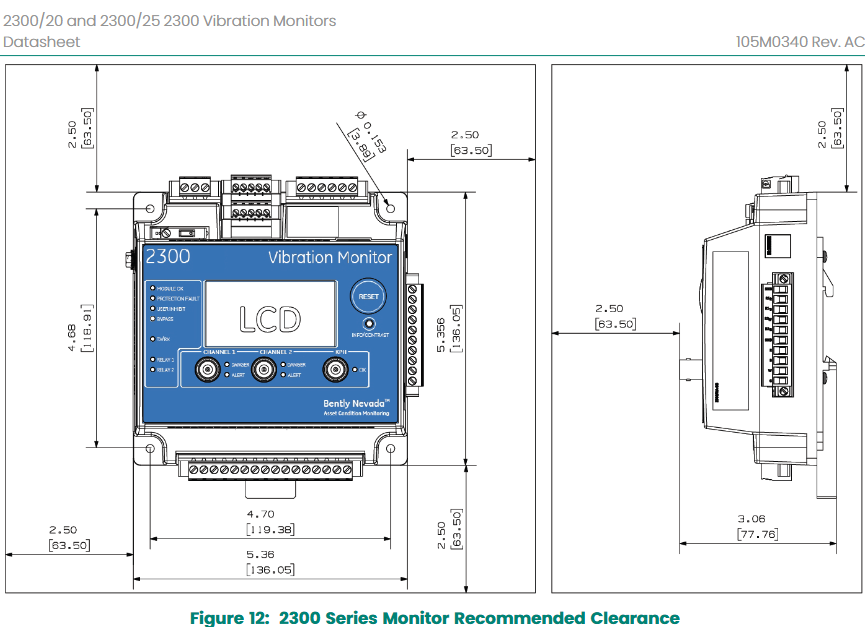

尺寸：127 mm × 127 mm × 76.2 mm（宽 × 深 × 高）。
重量：1.03 kg（2.26 lbs）。
安装方式：面板安装或 DIN 导轨安装（含适配器）。
合规与认证总结
基础合规认证
FCC 认证
设备符合 FCC 规则第 15 部分，操作需满足两个条件：
不得造成有害干扰；
必须接受任何收到的干扰，包括可能导致非预期操作的干扰。
电磁兼容（EMC）
符合EMC 指令 2014/30/EU；
遵循标准：
EN 61000-6-2:2005（工业环境抗扰度）；
EN 61000-6-4:2007+A1（工业环境发射限值）；
EN 61326-1:2013（测量、控制和实验室设备电磁兼容性）；
EN 61326-2-3:2013（特定设备的电磁兼容性要求）。
电气安全
符合低电压指令（LV Directive）2014/35/EU；
遵循标准EN 61010-1:2010（测量、控制和实验室用电气设备的安全要求）。
RoHS 指令
符合RoHS 指令 2011/65/EU，限制电子电气设备中特定有害物质（如铅、汞等）的使用，满足环保要求。
印度电池 EPR 标识
由 GE Oil & Gas India Private Limited 认证，EPR 证书编号：1.1595372902047E+20，符合印度电子废物管理相关法规。
危险区域认证
1. ATEX 认证
符合ATEX 指令 2014/34/EU，遵循标准：
EN 60079-0:2012/A11:2013（爆炸性环境通用要求）；
EN 60079-11:2012（本质安全型设备）；
EN 60079-15:2010（非 incendive 设备）；
EN 60079-7:2015（增安型设备）。
具体认证等级：
2300/20：II 3 G Ex na nC [ic] IIC T4 Gc；Ex ec nC [ic] IIC T4 Gc，环境温度范围 -30°C 至 + 65°C。
2300/25：II 3 G Ex na nC ic [ic] IIC T4 Gc；Ex ec nC ic [ic] IIC T4 Gc，环境温度范围 -30°C 至 + 65°C。
2. IECEx 认证
与 ATEX 认证等级一致，适用于国际爆炸性环境场景，认证标识为：
2300/20：Ex na nC [ic] IIC T4 Gc；Ex ec nC [ic] IIC T4 Gc。
2300/25：Ex na nC ic [ic] IIC T4 Gc；Ex ec nC ic [ic] IIC T4 Gc。
3. cNRTLus 认证
适用于北美危险区域，具体等级：
Class I, Division 2/Zone 2：AEx nA nC [ic] IIC T4 Gc，适用于 Group A、B、C、D 爆炸性气体环境，环境温度 -30°C 至 + 65°C。
认证注意事项
环境温度限制
危险区域使用时，环境温度需严格控制在 **-30°C 至 + 65°C**，超出范围可能导致认证失效。
安装要求
需按照设备手册指定的布线和接地规范安装，尤其在危险区域需使用符合 EN 60079-25 标准的电缆（A 型或 B 型），确保电气连接满足防爆要求。
