Bently 330400 和 330425 加速度传感器
时间: 2025-08-12浏览次数：
Bently 330400 和 330425 加速度传感器
Bently 330400 和 330425 加速度传感器
产品概述
1. 核心用途与设计目标
330400 和 330425 加速度传感器专为关键机械的机壳加速度测量设计，尤其适用于齿轮啮合监测等场景。两者均符合美国石油协会 API 670 标准，主要差异在于量程和灵敏度：
330400：量程为 50 g 峰值，灵敏度 100 mV/g，适用于中等振动强度的监测。
330425：量程更大（75 g 峰值），灵敏度 25 mV/g，适用于高振动强度场景。
2. 应用注意事项
传感器需安装在轴承座或机壳上，确保转子振动能有效传递至安装位置，否则可能导致测量信号衰减或失真。
安装不当会影响振幅和频率响应，建议参考配套手册和应用指南，必要时可申请 Bently Nevada 的工程服务以确定最佳安装方案。
技术规格详解
电气性能参数
参数：330400 详细规格/330425 详细规格
灵敏度:10.2 mV/m/s²（100 mV/g），误差 ±5%，在 20-30°C、100Hz 条件下校准 /2.5 mV/m/s²（25 mV/g），误差 ±5%，相同校准条件
加速度量程:490 m/s²（50 g）峰值，仅在 10 Hz-15 kHz 频率范围内有效；15 kHz 以上频率（尤其是共振点）会显著降低量程/735 m/s²（75 g）峰值，量程限制与 330400 一致
振幅线性度:±1%（当加速度≤490 m/s² 峰值时）/±1%（当加速度≤735 m/s² 峰值时）
宽带噪声基底:0.039 m/s²（0.004 g）rms，频率范围 10 Hz-15 kHz/未明确标注，同频段内性能与 330400 一致

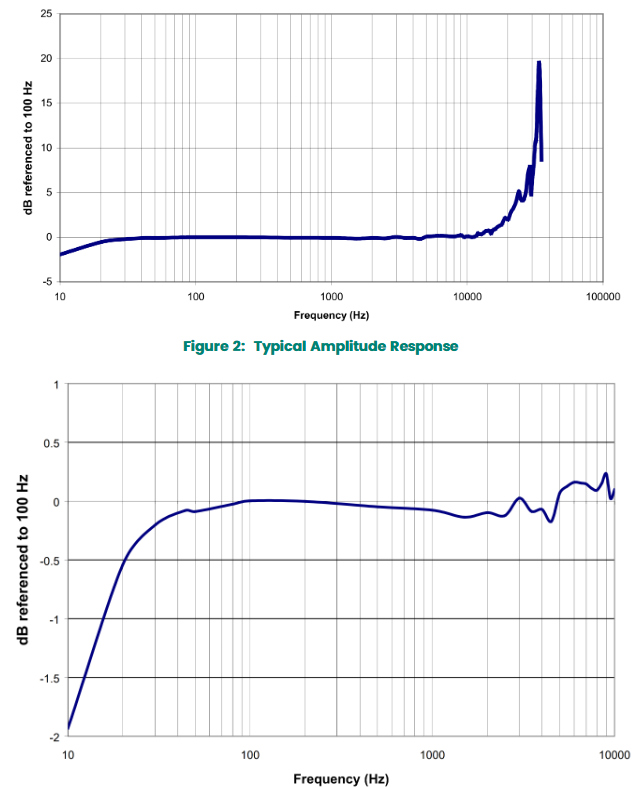

频率响应:- 10 Hz-15 kHz：±3 dB/- 30 Hz-10 kHz：±10%
（确保宽频范围内振动信号的准确捕捉）/与 330400 完全一致
温度灵敏度:典型值 - 11% 至 + 3%（在工作温度范围内，灵敏度随温度的变化率） /与 330400 完全一致
横向灵敏度:<5%（相对于轴向灵敏度，减少安装角度误差对测量的影响）/与 330400 完全一致
安装共振频率:>30 kHz（避免共振对高频振动测量的干扰）/与 330400 完全一致
电源要求:- 输入电压：-24 ±0.5 Vdc
- 偏置电流：2 mA（标称）/与 330400 完全一致
输出偏置电压:-8.5 ±0.5 Vdc（相对于地的基准电压）/与 330400 完全一致
接地设计:外壳隔离（避免接地环路干扰测量信号）/与 330400 完全一致
最大电缆长度:305 米（1000 英尺），使用指定电缆时信号无衰减 与 330400 完全一致。
环境适应性参数
一、温度范围
工作与存储温度
范围：-55°C 至 +121°C（-67°F 至 +250°F）
说明：传感器可在极端高低温环境下稳定工作，适用于工业炉、汽轮机等高温设备附近，或寒冷户外场景，且存储期间也能承受该温度范围，无需额外温控保护。
二、冲击承受能力
冲击极限
峰值：49,050 m/s²（5000 g）
说明：可承受剧烈机械冲击（如安装时的意外碰撞、设备启动 / 停机的瞬时冲击），确保内部元件不损坏，适用于振动剧烈的重工业环境（如矿山机械、冲压设备）。
三、湿度与防护性能
相对湿度
耐受范围：100% 冷凝（非浸没状态）
防护设计：传感器外壳为气密封装，采用 316L 不锈钢材质，可防止水汽、粉尘侵入内部电路，适用于潮湿车间、户外雨雪环境或高湿度工艺流程（如造纸、食品加工）。
IP 等级
等效防护：IP68（防尘且防水）
备注：该等级仅针对传感器本体，电缆部分需单独保护以避免进水或磨损。
四、磁场抗干扰性
磁场敏感性
限值：<2.21 mm/s²/gauss（225 mg/gauss），测试条件为 50 gauss、50-60Hz 磁场
说明：在强电磁环境（如电机、变压器附近）中，受磁场干扰影响小，保证振动测量数据的准确性，减少虚假信号。
五、基底应变敏感性
针对不同序列号的差异
序列号以 “G” 开头（2004 年 4 月后生产）：49 mm/s²/mstrain（0.005 g/mstrain），基底应变对测量的影响极小，无需额外安装基座。
序列号不含 “G”（2004 年 4 月前生产）：
无安装基座时：980 mm/s²/mstrain（0.100 g/mstrain），应变敏感性高，需配合专用安装基座使用。
带安装基座时：4.9 mm/s²/mstrain（0.0005 g/mstrain），可有效降低基底应变干扰。
