Bently 330500 Velomitor 压电速度传感器
时间: 2025-08-12浏览次数：
Bently 330500 Velomitor 压电速度传感器
Bently 330500 Velomitor 压电速度传感器

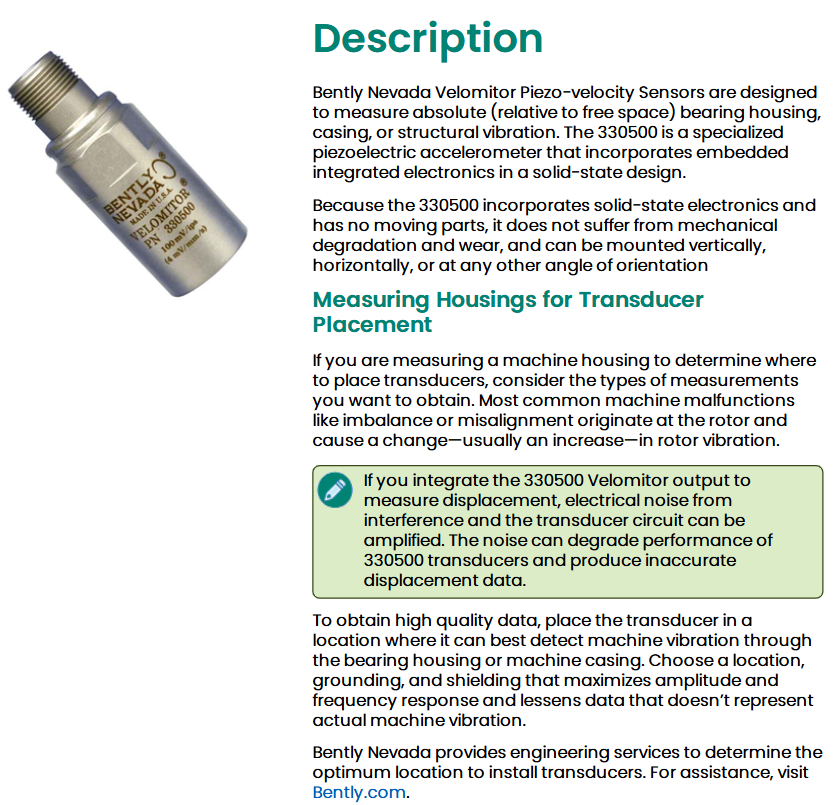

产品概述
核心功能
330500 Velomitor 压电速度传感器是一种特殊的压电加速度计，采用固态设计并集成嵌入式电子元件，用于测量轴承座、外壳或结构的绝对振动（相对于自由空间）。其无活动部件，避免了机械退化和磨损，可垂直、水平或任意角度安装。
应用要点
适用于检测由转子不平衡、不对中等常见故障引起的振动变化。
若积分输出用于测量位移，需注意电气噪声可能放大，影响数据准确性，因此需合理选择安装位置、接地和屏蔽方式，以最大化振幅和频率响应，减少非实际振动数据干扰。
可提供工程服务以确定最佳安装位置，详情可访问 Bently.com。
技术规格
1. 电气参数
灵敏度：3.94mV/mm/s（100 mV/in/s）±5%。

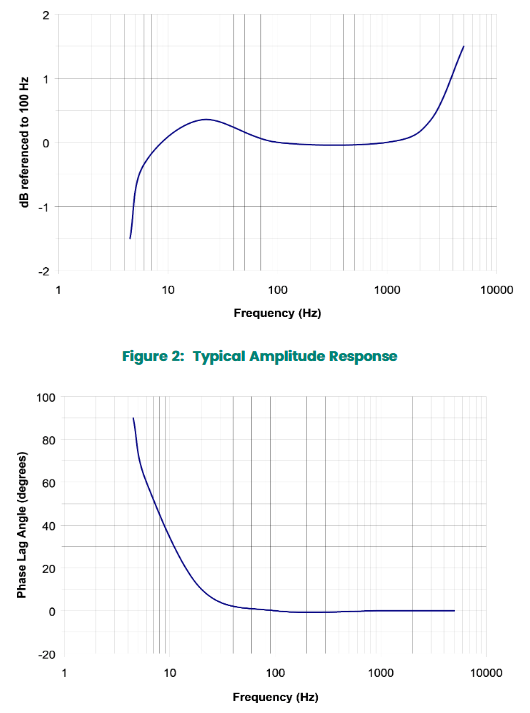

频率响应：4.5 Hz 至 5 kHz（270 cpm 至 300 kcpm）±3.0 dB；6.0 Hz 至 2.5 kHz（360 cpm 至 150 kcpm）±0.9 dB。
温度灵敏度：在工作温度范围内典型值为 -14% 至 +7.5%。
速度范围：1270 mm/s（50 in/s）峰值。
横向灵敏度：小于灵敏度的 5%。
振幅线性度：±2%（至 152 mm/s（6 in/s）峰值）。
安装共振频率：大于 12 kHz。
输出偏置电压：-12 ±3.0 V DC（相对于引脚 A，全温度范围）。
动态输出阻抗：小于 2400 Ω。
宽带噪声基底（4.5 Hz 至 5 kHz）：0.004 mm/s（160 μin/s）rms（标称值）。
接地：外壳隔离。
最大电缆长度：使用 02173006 型号电缆可达 305 米（1000 英尺），信号无衰减。
2. 环境限制
工作温度范围：-55°C 至 121°C（-67°F 至 250°F）。
冲击承受能力：5,000 g 峰值（最大）。
相对湿度：100% 非浸没状态；外壳为气密封装。
基座应变灵敏度：0.005 in/s/µ strain。
磁场敏感性：<51 µin/s/gauss（50 gauss，50-60Hz）。

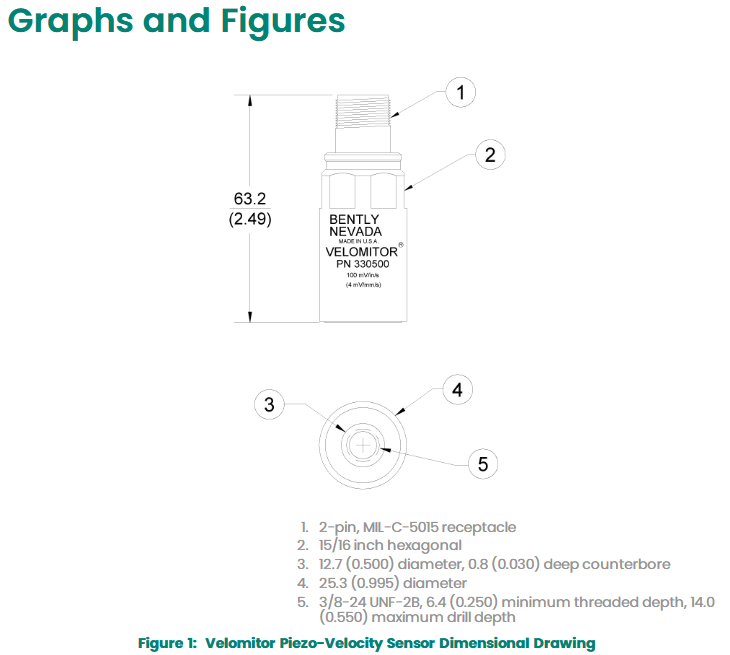

3. 物理参数
重量：典型值 142 克（5.0 oz）。
直径：25.3 mm（0.995 in）。
高度：63.2 mm（2.49 in）。
外壳材料：316L 不锈钢。
连接器：2 针 Mil-C-5015 气密封装，316L 不锈钢外壳。
安装扭矩：最大 32-46 kg・cm（24-40 in-lb）。
极性：当传感器外壳朝向连接器运动时，引脚 A 相对于引脚 B 为正。
合规与认证
基础合规认证
FCC 认证
该设备符合 FCC 规则第 15 部分，操作需满足两个条件：
不得造成有害干扰；
必须接受任何收到的干扰，包括可能导致非预期操作的干扰。
EMC 指令
符合欧洲共同体 EMC 指令 2014/30/EU，满足工业环境下的电磁兼容性要求，包括抗扰度和发射限值。
RoHS 指令
符合 RoHS 指令 2011/65/EU，限制电子电气设备中特定有害物质的使用，环保合规。
海事认证
仅 330400 和 330425 型号符合：
ABS 2009 钢船规则（1-1-4/7.7、4-8-3/1.11.1、4-9-7/13），适用于船舶和海洋平台场景。
危险区域认证
1. CSA/NRTL/C 认证
本质安全型（Ex ia IIC T4）：
适用于 Class I, Div 1，Groups A、B、C、D；Class II，Groups E、F、G；Class III。
安装需遵循图纸 167536/167537/167538，环境温度范围 -40°C ≤ Ta ≤ +100°C（-40°F ≤ Ta ≤ +212°F）。
本质安全与非易燃型（Ex nL IIC T4 / AEx nA T4）：
适用于 Class I, Div 2，Groups A、B、C、D，安装要求同上。
2. ATEX/IECEx 认证
涵盖 190501、330400、330425、330500、330525 等型号，具体如下：
Zone 0/1（II 1 G Ex ia IIC T4 Ga）：
entity 参数：Ui=28V-30V，Ii=150mA-200mA，Pi=0.75W-1.26W，Ci=10.8nF（部分型号），Li=0。
需连接符合上述参数的设备，电缆需符合 EN 60079-25 标准的 A 型或 B 型。
Zone 2（II 3 G Ex nA IIC T4 Gc / Ex tc III T130°C Dc）：
供电参数不得超过上述 Ui、Ii、Pi 限值，环境温度 -55°C ≤ Ta ≤ 121°C。
认证条件与注意事项
安装要求
危险区域使用时，必须按照指定图纸（如 167536、167537、167538 等）进行安装，确保电缆类型、连接方式符合认证规范。
温度限制
不同认证下的环境温度范围需严格遵守（如 T4 等级对应最高环境温度），超出范围可能导致认证失效。
