Bently 3500/50M 转速计模块
时间: 2025-08-12浏览次数：
Bently 3500/50M 转速计模块
Bently 3500/50M 转速计模块

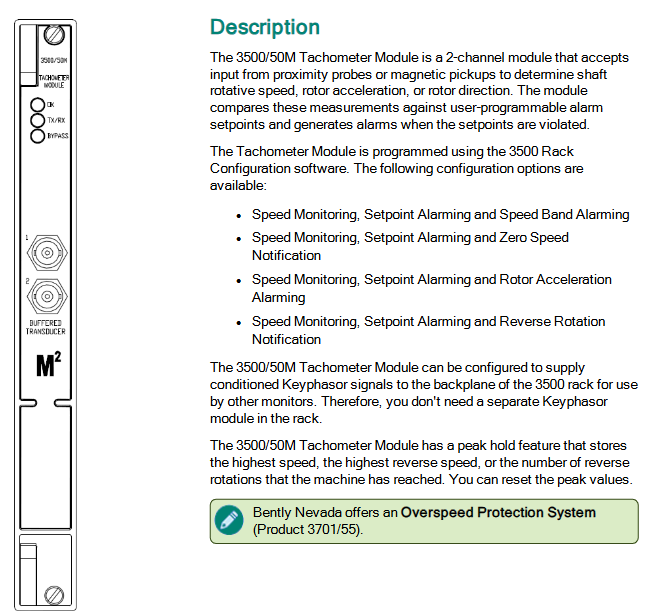

产品概述
核心功能
3500/50M 转速计模块是一款双通道模块，可接收接近探头或磁性拾音器的输入信号，用于测量轴转速、转子加速度或转子转向，并将这些测量值与用户可编程的报警设定值进行比较，当超出设定值时生成报警。
主要特点
多配置选项：支持转速监测、设定值报警、速度带报警、零速通知、转子加速度报警、反向旋转通知等多种配置。
信号供应：可配置为向后置 3500 机架背板提供经过调理的 Keyphasor 信号，无需在机架中单独配备 Keyphasor 模块。
峰值保持功能：存储机器达到的最高转速、最高反向转速或反向旋转次数，且峰值可重置。

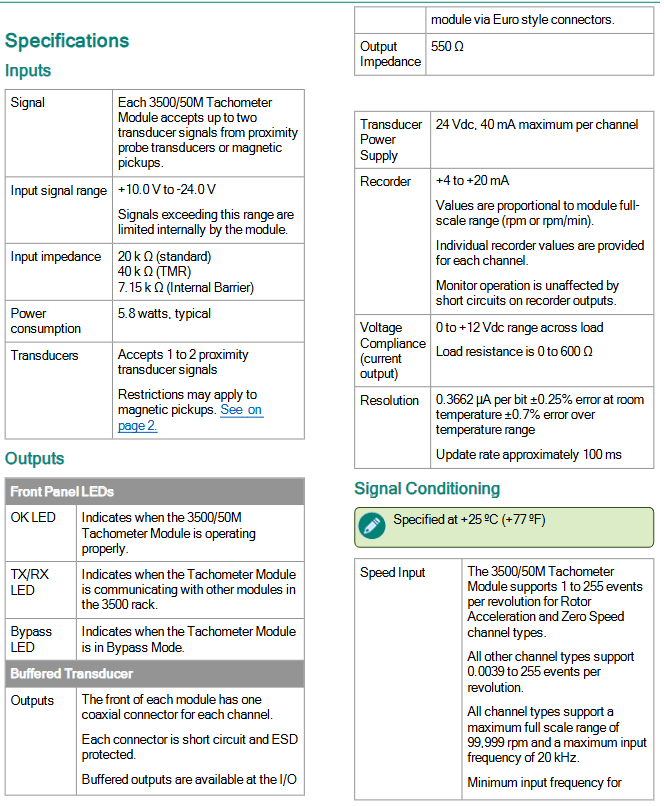

技术规格
1. 输入参数
信号输入：每个模块最多接受 2 个来自接近探头或磁性拾音器的传感器信号，输入信号范围为 +10.0 V 至 -24.0 V，超出范围的信号会被模块内部限制。
输入阻抗：标准为 20 kΩ，TMR 为 40 kΩ，内部屏障为 7.15 kΩ。
传感器电源：24 Vdc，每通道最大 40 mA。
功耗：典型值 5.8 瓦。
转速输入：支持 1 至 255 个事件 / 转；接近传感器的最小输入频率为 0.0167 Hz（1 事件 / 转时为 1 rpm）；无源磁性拾音器的最小输入频率为 3.3 Hz。
2. 输出参数
模拟输出：与模块满量程范围（rpm 或 rpm/min）成比例，每个通道提供独立的记录器值，监测操作不受记录器输出短路影响；电流输出的电压依从性为 0 至 +12 Vdc（负载电阻 0 至 600 Ω）。
分辨率：0.3662 µA / 位，室温下误差 ±0.25%，全温度范围内误差 ±0.7%，更新率约 100 ms。
前面板 LED：
OK LED：指示模块运行正常。
TX/RX LED：指示模块与 3500 机架中其他模块通信。
Bypass LED：指示模块处于旁路模式。
3. 信号调理与精度
阈值：自动阈值适用于任何高于 0.0167 Hz 的输入（1 事件 / 转时为 1 rpm），触发最小信号幅度为 1 V 峰峰值；手动阈值可在 +9.5 Vdc 至 -23.5 Vdc 范围内选择，触发最小信号幅度为 500 mV 峰峰值。
滞后：用户可在 0.2 至 2.5 伏范围内选择。
精度：
转速精度：<100 rpm 时为 ±0.1 rpm；100 至 10,000 rpm 时为 ±1 rpm；10,000 至 99,999 rpm 时为 ±0.01% 真实轴转速。
转速 / 分钟精度：±20 rpm/min。
4. 报警参数
报警设定值：每个通道可针对测量值设置报警 1 级别（设定值），通过软件配置，通常可在每个测量值满量程的 0 至 100% 范围内调节。
报警延时：报警 1 延时为 1 至 60 秒（1 秒间隔）；报警 2 延时为 1 至 60 秒（0.1 秒间隔）。
物理与安装参数
物理参数
1. 监测模块（主板）
尺寸（高 × 宽 × 深）：241.3 mm × 24.4 mm × 241.8 mm（9.50 in × 0.96 in × 9.52 in）
重量：0.82 kg（1.8 lb）

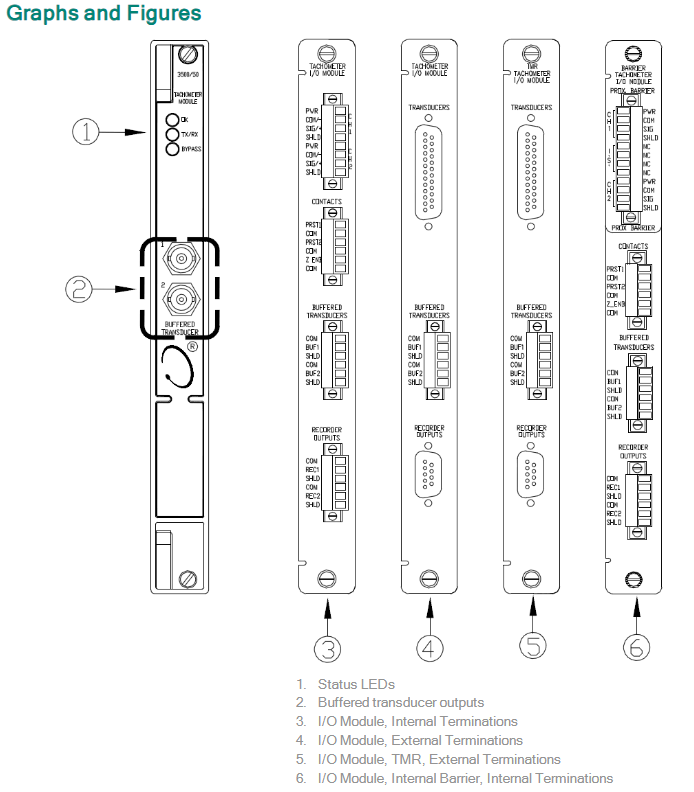

2. I/O 模块
无屏障 I/O 模块
重量：0.20 kg（0.44 lb）
带内部屏障的 I/O 模块
尺寸（高 × 宽 × 深）：241.3 mm × 24.4 mm × 163.1 mm（9.50 in × 0.96 in × 6.42 in）
重量：0.46 kg（1.01 lb）
安装参数
1. 机架空间要求
监测模块：占用 1 个全高前端插槽
I/O 模块：占用 1 个全高后端插槽
2. 接线与配件
外部终端块（ET 块）
需与带外部终端的 I/O 模块配套使用，需单独订购终端块和电缆。
支持欧式连接器和端子排连接器，具体型号包括 125808-05（转速计 ET 块，欧式连接器）、128015-05（转速计 ET 块，端子排连接器）等。
电缆
转速计信号至 ET 块电缆（135101-AAAA-BB）：长度可选 5 英尺（1.5 米）、7 英尺（2.1 米）、10 英尺（3.0 米）等，支持组装或未组装状态。
记录器输出至 ET 块电缆（129529-AAAA-BB）：长度规格与上述电缆一致，同样支持组装或未组装。
安装限制
外部终端块不能与带内部终端的 I/O 模块配合使用。
带 TMR（三重模块冗余）的 I/O 模块需使用总线式外部终端块。

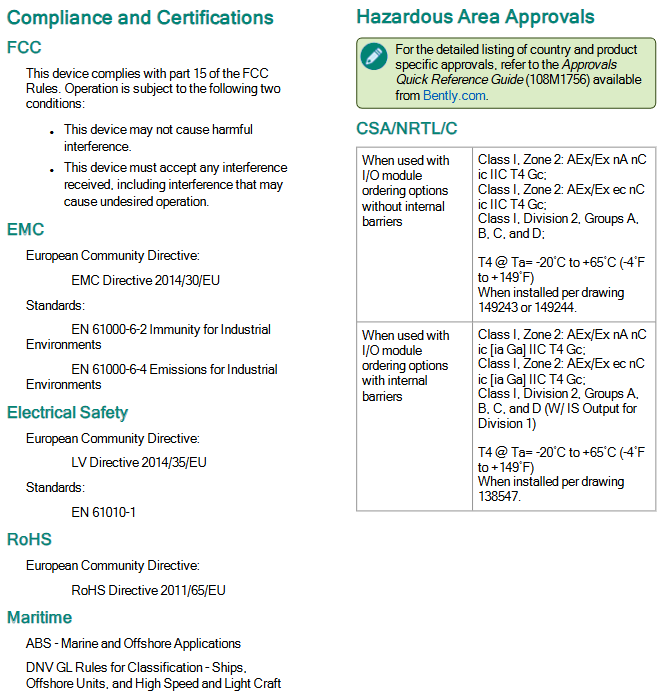

环境与合规性
危险区域认证：支持 CSA/NRTL/C、ATEX/IECEx 等认证，适用于 Class I, Zone 2 或 Division 2 等危险环境（具体取决于 I/O 模块是否带内部屏障）。
电磁兼容性（EMC）：符合 EN 61000-6-2（工业环境抗扰度）和 EN 61000-6-4（工业环境发射）标准。
电气安全：符合 LV 指令 2014/35/EU 和 EN 61010-1 标准。
