Bently 177230 地震变送器

时间: 2025-08-12浏览次数：

Bently 177230 地震变送器

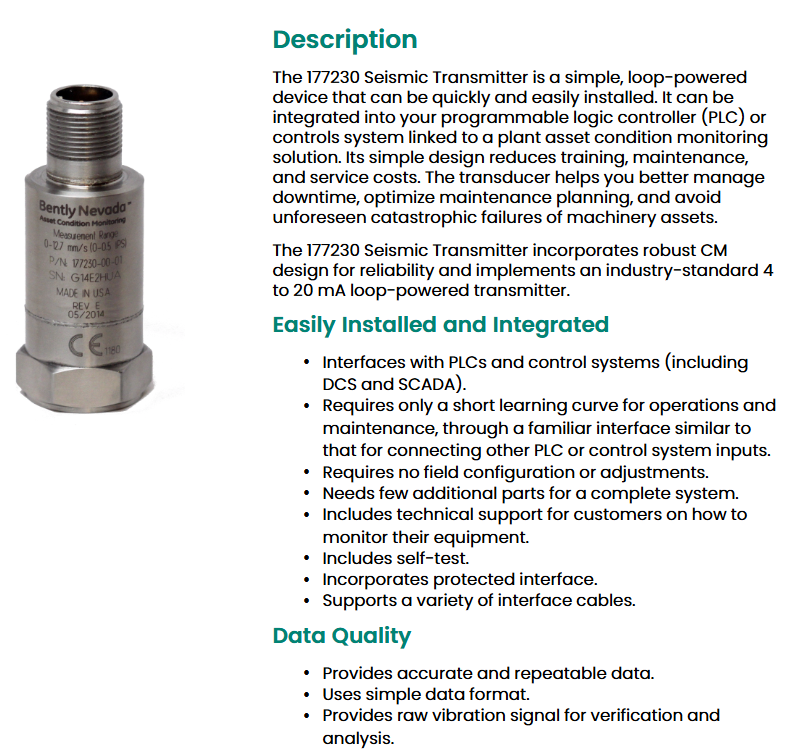

产品概述

核心功能

177230 地震变送器是一款简单的回路供电设备，可快速轻松安装，能集成到可编程逻辑控制器（PLC）或与工厂资产状态监测解决方案相连的控制系统中。其设计旨在帮助用户更好地管理停机时间、优化维护计划，避免机械资产发生意外灾难性故障。

主要特点

易于安装和集成：与 PLC、DCS 和 SCADA 等控制系统接口兼容，操作和维护学习曲线短，无需现场配置或调整，所需额外部件少，提供技术支持，具备自检功能和受保护接口，支持多种接口电缆。

数据质量高：提供准确且可重复的数据，采用简单数据格式，提供原始振动信号用于验证和分析。

符合 EHS 标准：采用安全人体工程学设计，支持进入危险区域。

技术规格

1. 电气参数

励磁电压：12 至 30 Vdc（电流限制在 40 mA），适用于具有内部电源且电流通常限制在 30 mA 至 35 mA 范围内的 PLC、DCS 和 SCADA 系统。

稳定时间：在最终值的 2% 范围内小于 15 秒。

安装共振频率：大于 12 kHz。

横向灵敏度：小于灵敏度的 5%。

传感元件类型：陶瓷 / 剪切型。

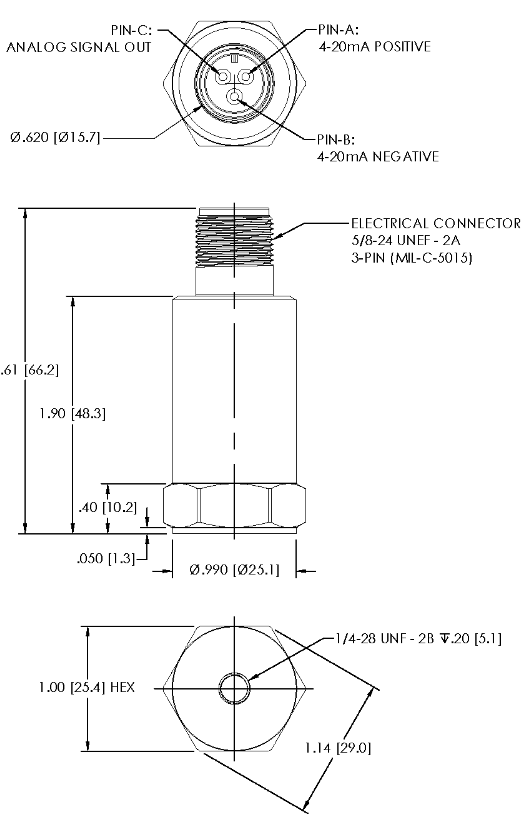

连接器接线规范：

引脚 A：4-20 mA 正回路（相对于引脚 B 为正）。

引脚 B：4-20 mA 回路返回（引脚 A 的负回路返回和动态信号的公共端），需与任何接地隔离，否则 4-20 mA 回路会短路导致无输出。

引脚 C：动态加速度信号（未缓冲，参考引脚 B）。

速度输出：

输出信号：从引脚 A 到引脚 B 的 4 至 20 mA 电流回路。

满量程范围（-AA）：00 为 0 - 12.7 mm/s（0.5 in/s）± 10%；01 为 0 - 25.4 mm/s（1.0 in/s）± 10%；02 为 0 - 50.8 mm/s（2.0 in/s）± 10%，均为宽带 RMS（均方根）满量程。

频率响应（-BB）：01 为 10 Hz 至 1 kHz（600 cpm 至 60 kcpm）± 10%，输出信号与 RMS 振动水平成正比；02 为 3 Hz 至 1 kHz（180 cpm 至 60 kcpm）± 10%，输出信号与峰值振动水平成正比。

加速度输出：

输出信号：从引脚 C 到引脚 B（参考）的未缓冲电压。

灵敏度：10.2 mV/m/s²（100 mV/g）± 20%。

满量程范围：147 m/s²（15 g）峰值。

频率响应：2.5 Hz 至 10 kHz（150 cpm 至 600 kcpm）± 10%。

线性度：满量程的 ± 1%。

输出偏置：2.5 V ± 0.1 V（参考引脚 B）。

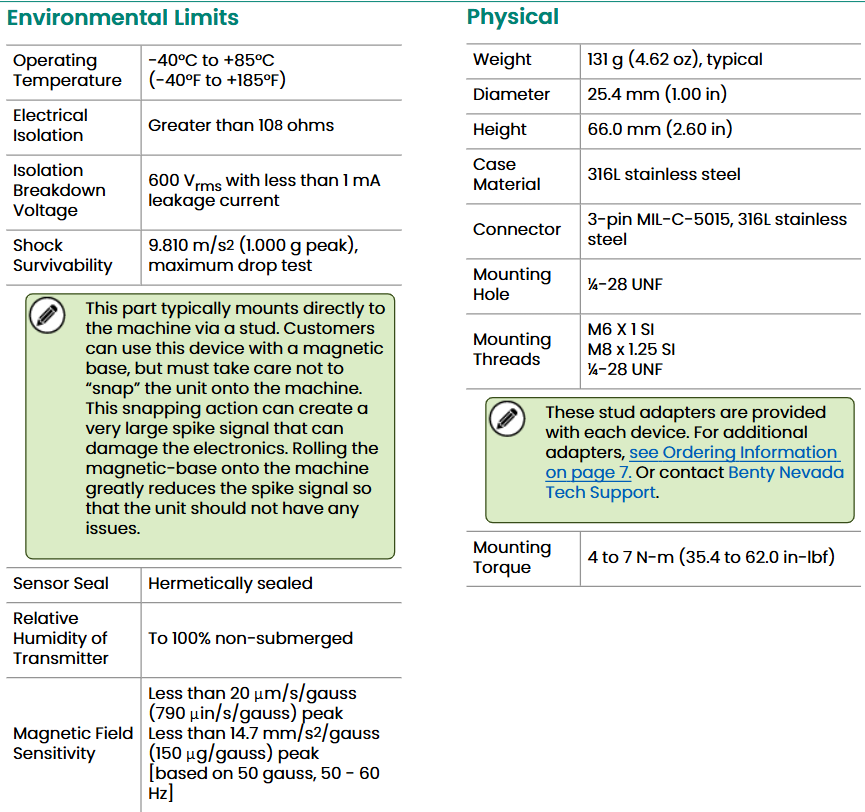

2. 环境限制

工作温度：-40°C 至 +85°C（-40°F 至 +185°F）。

电气隔离：大于 10⁸ 欧姆。

隔离击穿电压：600 Vrms，泄漏电流小于 1 mA。

冲击承受能力：9.810 m/s²（1.000 g 峰值），最大跌落测试。安装时若使用磁性底座，需避免 “啪” 地一下将设备吸附到机器上，滚动磁性底座可减少尖峰信号对电子设备的损坏。

传感器密封：气密封装。
