Bently 3300 XL 8mm proximity 传感器
时间: 2025-08-12浏览次数：
Bently 3300 XL 8mm proximity 传感器
Bently 3300 XL 8mm proximity 传感器
系统概述
组成部分
3300 XL 8mm 接近传感器系统由三部分组成：
3300 XL 8mm 探头
3300 XL 延长电缆（1 米系统无需延长电缆）
3300 XL proximitor 传感器
核心功能
系统输出电压与探头尖端和被测导电表面之间的距离成正比，可同时测量静态（位置）和动态（振动）值，主要应用于流体膜轴承机械的振动和位置测量，以及 Keyphasor 参考和速度测量。
主要优势
性能先进，5 米标准系统完全符合 API 670 标准（机械配置、线性范围、精度和温度稳定性）。
组件完全互换，无需匹配或校准探头、延长电缆和 proximitor 传感器。
与非 XL 3300 系列 5mm 和 8mm 传感器系统组件 backward 兼容，包括 3300 5mm 探头。
关键组件说明
1. Proximitor 传感器
安装灵活性：支持高密度 DIN 导轨安装和传统面板安装，共享与旧款相同的 4 孔安装 “足迹”。
抗干扰能力：抗射频干扰（RFI）能力强，可安装在玻璃纤维外壳中，无需特殊屏蔽导管或金属外壳即可满足欧盟 CE 认证。
接线便捷：采用 SpringLoc 端子排，无需专用安装工具，接线更快速、牢固。

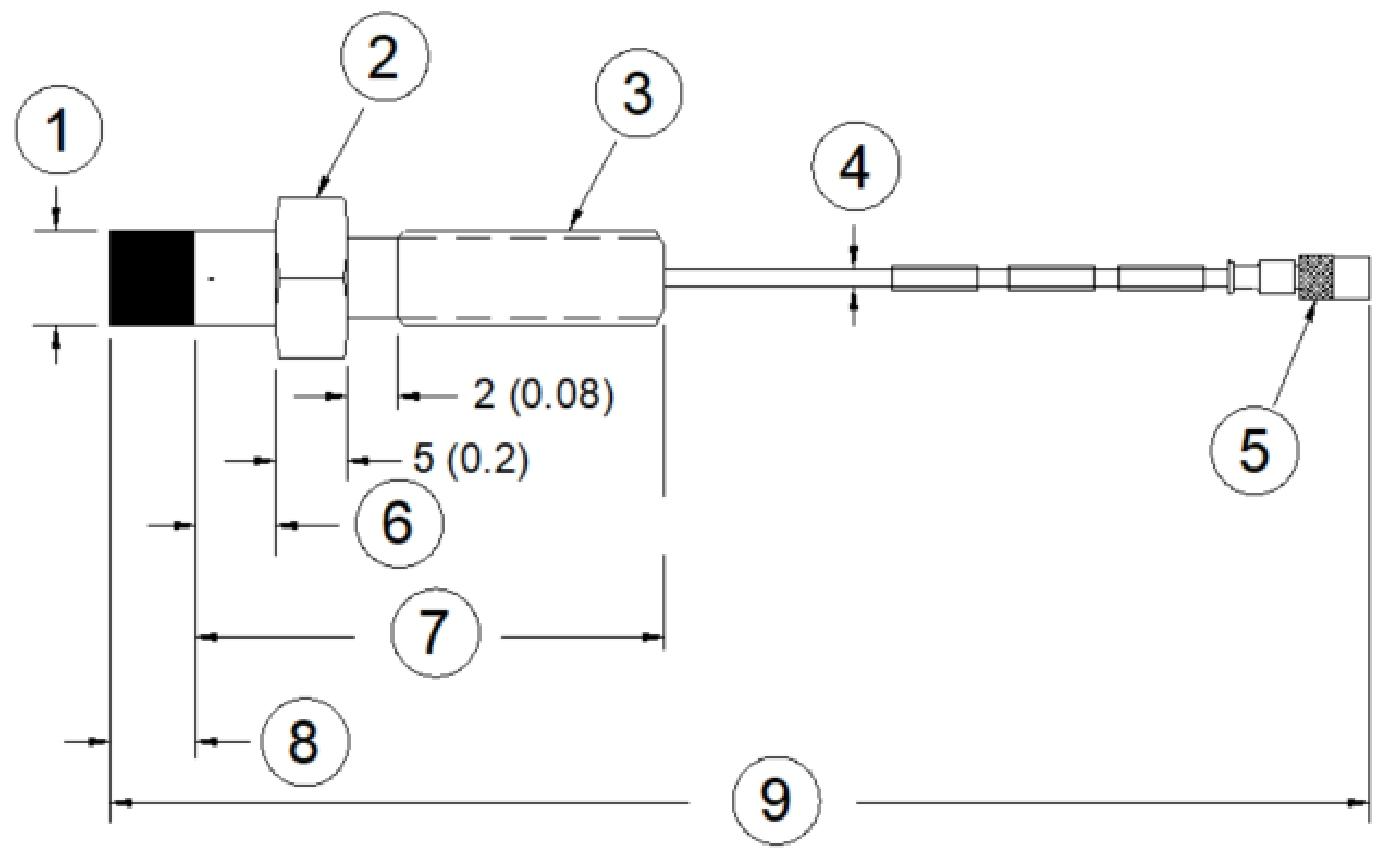

2. 接近探头和延长电缆
结构改进：探头采用专利 TipLoc 成型方法，探头尖端与探头体结合更牢固；电缆采用专利 CableLoc 设计，拉力强度达 330N（75lbf）。
特殊选项：可选 FluidLoc 电缆，防止油和其他液体通过电缆内部从机器泄漏。
连接器：采用耐腐蚀、镀金 ClickLoc 连接器，仅需手指拧紧（拧紧时会 “咔哒” 作响），特殊设计的锁定机制防止松动，安装和拆卸无需专用工具。
3. 扩展温度范围（ETR）组件
ETR 探头：温度额定值最高达 218°C（425°F）。
ETR 延长电缆：温度额定值最高达 260°C（500°F）。
兼容性：与标准温度探头和电缆兼容，但使用任何 ETR 组件时，系统精度受限于 ETR 系统的精度。

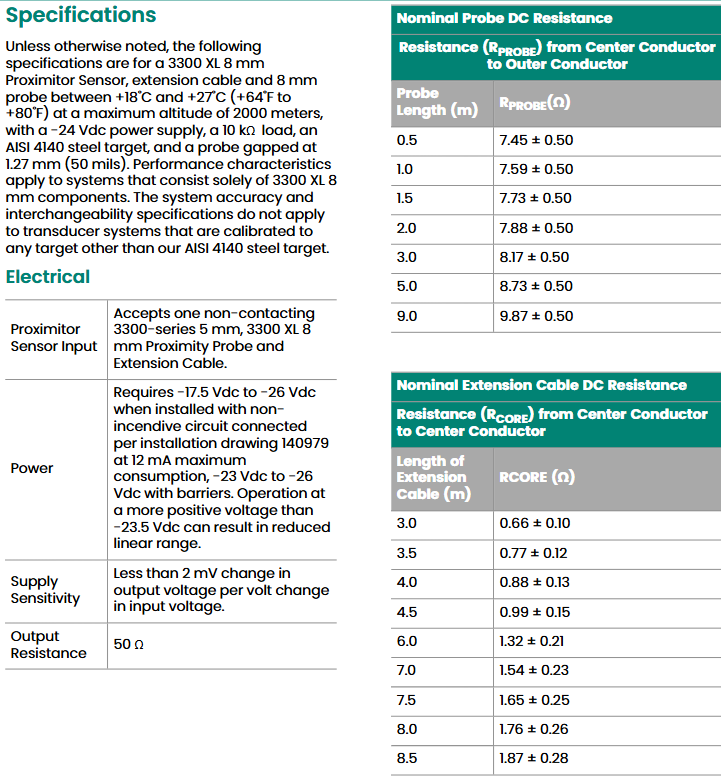

技术规格
1. 电气参数
电源：-17.5Vdc 至 -26Vdc（非本质安全电路），-23Vdc 至 -26Vdc（带屏障），最大功耗 12mA。
输出电阻：50Ω。
线性范围：2mm（80 mils），从距目标约 0.25mm（10 mils）开始，范围为 0.25 至 2.3mm（10 至 90 mils）（约 -1 至 -17Vdc）。
推荐径向振动间隙设置：-9Vdc [约 1.27mm（50 mils）]。
增量比例因子（ISF）：
标准 5 米或 1 米系统：7.87V/mm（200mV/mil）±5%。
标准 9 米系统：7.87V/mm（200mV/mil）±6.5%。
扩展温度范围（ETR）5 米和 9 米系统：7.87V/mm（200mV/mil）±6.5%。
2. 机械参数
探头尖端材料：聚苯硫醚（PPS）。
探头外壳材料：AISI 303 或 304 不锈钢（SST）。
电缆规格：
标准电缆：75Ω 三轴，氟乙烯丙烯（FEP）绝缘，探头总长度有 0.5、1、1.5、2、3、5 或 9 米。
扩展温度范围电缆：75Ω 三轴，全氟烷氧基（PFA）绝缘，探头总长度有 0.5、1、1.5、2、5 或 9 米。
最小电缆弯曲半径：25.4mm（1.0 英寸）。
重量：
系统总重量（典型值）：0.7kg（1.5lbm）。
探头：323g/m（11.4oz）。
延长电缆：34g/m（0.4oz/ft）。
铠装延长电缆：103g/m（1.5oz/ft）。
Proximitor 传感器：246g（8.67oz）。
3. 环境参数
探头温度范围：
标准探头：-52°C 至 +177°C（-62°F 至 +350°F）。
扩展温度范围探头：探头尖端 -52°C 至 +218°C。
