GE Multilin 889 发电机保护系统
时间: 2025-08-12浏览次数：
GE Multilin 889 发电机保护系统
GE Multilin 889 发电机保护系统
产品概述
核心功能
889 发电机保护系统是基于微处理器的装置，用于中小型和大型发电机的主保护及后备保护，具备保护、控制、资产监控功能。可监测发电机不平衡、差动、过励磁、失磁等状态，通过灵活配置满足不同行业标准和用户需求。
主要特点
保护功能：涵盖百分比差动保护、过电流、过 / 欠电压、频率异常、失磁、逆功率等多种保护元素（详见 ANSI 设备编号表）。
灵活性：支持自定义逻辑（FlexLogic）、可编程曲线（FlexCurve）、多组设置点，默认设置简化初次配置。
监控与记录：实时监测电流、电压、功率等参数，具备事件记录器（1024 条事件）、暂态记录仪（波形捕获）、故障报告（15 条）等功能。
通信能力：支持 Modbus、DNP3.0、IEC 60870-5-103/104、IEC 61850 等多种协议，可选以太网、RS485、Wi-Fi 等接口。
安装说明

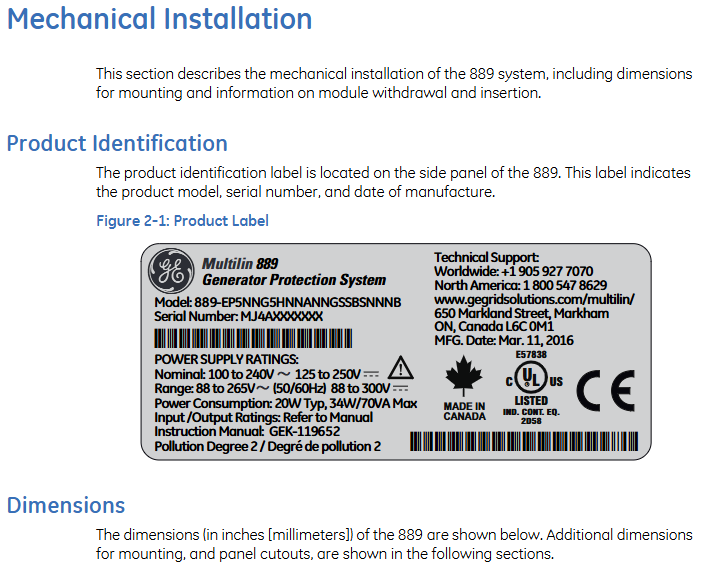

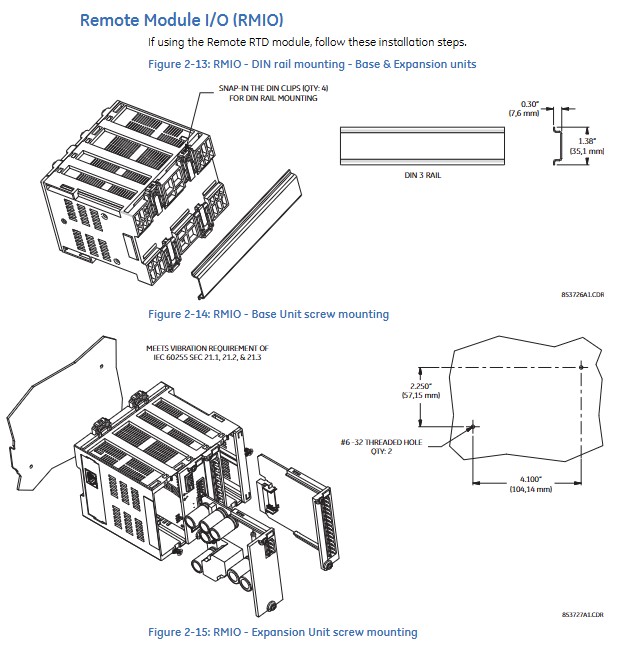

1. 机械安装
尺寸与安装方式：支持标准面板安装、抽屉式安装，可搭配减深环适应窄空间；全尺寸重量约 9kg，需预留顶部和底部通风间隙。
关键组件安装：电源模块、磁模块（CT/VT）需按步骤插拔，磁模块移除前需断开系统电源并短路 CT 二次侧以防高压危险。
弧光传感器安装：光纤需避免弯曲半径小于 25mm，安装位置需无遮挡，支持 4 个点传感器，标准光纤长度 18 英尺（最大 32 英尺）。
2. 电气安装
CT/VT 连接：CT 支持 1A/5A 次级，VT 支持星型 / 三角形连接，需注意相序和极性以确保保护功能正确。
接地要求：系统机架、EMI 屏蔽和电缆需可靠接地，本质安全系统接地电阻需 < 1Ω。
布线规范：控制电源需匹配额定范围（如 110-250V AC/DC），通信线使用屏蔽双绞线，RS485 最大距离 1200 米。
接口说明

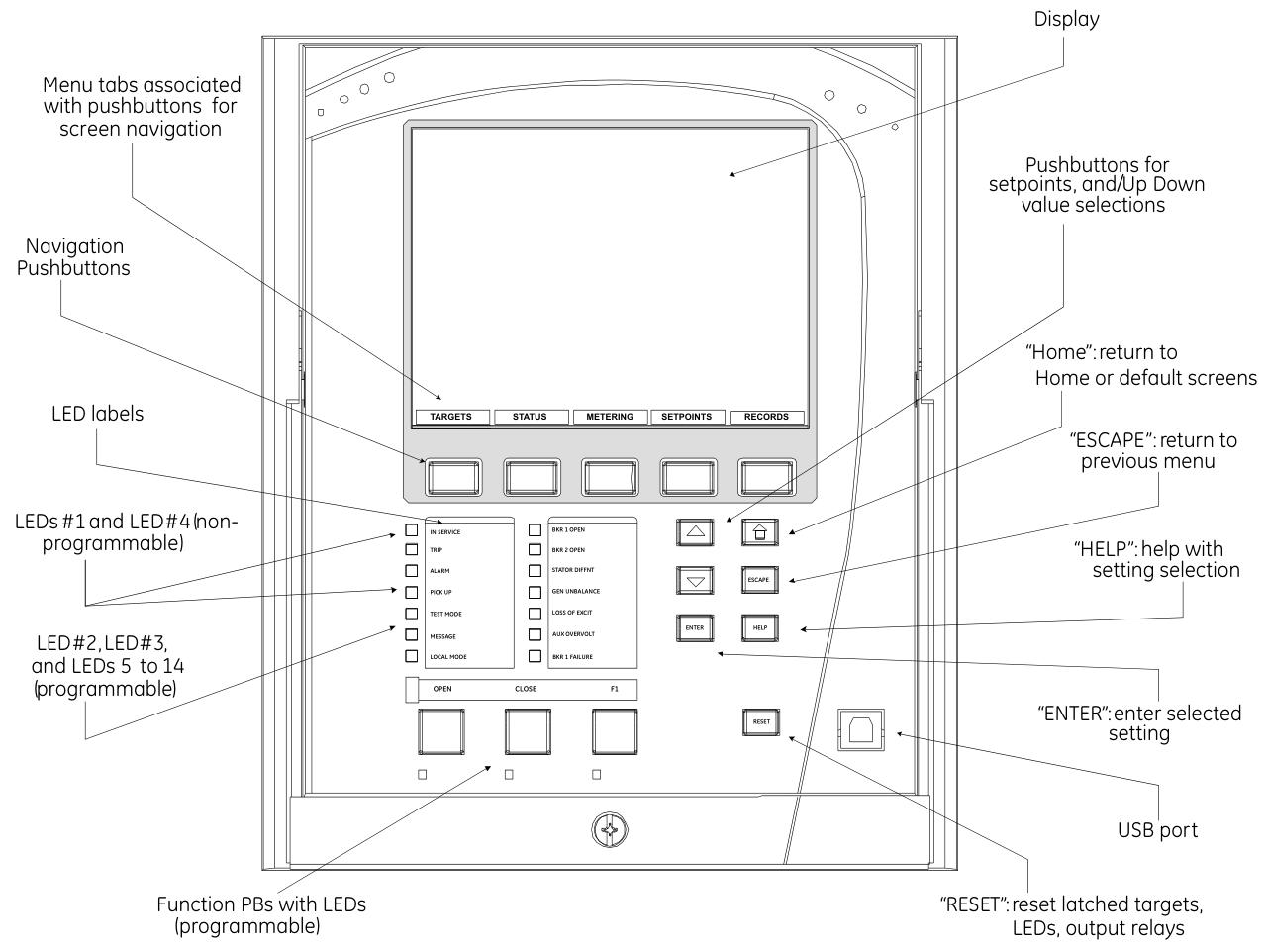

1. 前面板接口
显示屏与按键：图形 LCD 显示，支持菜单导航（Targets、Status、Metering 等），5 个导航键 + 3 个可编程功能键，17 个 LED（含可编程状态指示）。
操作功能：可查看实时数据、设置参数、复位报警，支持单线路图（SLD）显示，可配置默认屏幕和颜色方案。
2. 软件接口（EnerVista 8 Series Setup）
功能：用于配置参数、升级固件、查看记录、绘制自定义 SLD 等，支持在线 / 离线操作。
连接方式：通过 USB、以太网、Wi-Fi 连接，需配置 IP 地址、端口等通信参数。
高级功能：SLD 配置器（自定义单线路图）、FlexCurve 编辑器（自定义保护曲线）、暂态记录仪（波形分析）等。
核心功能详解

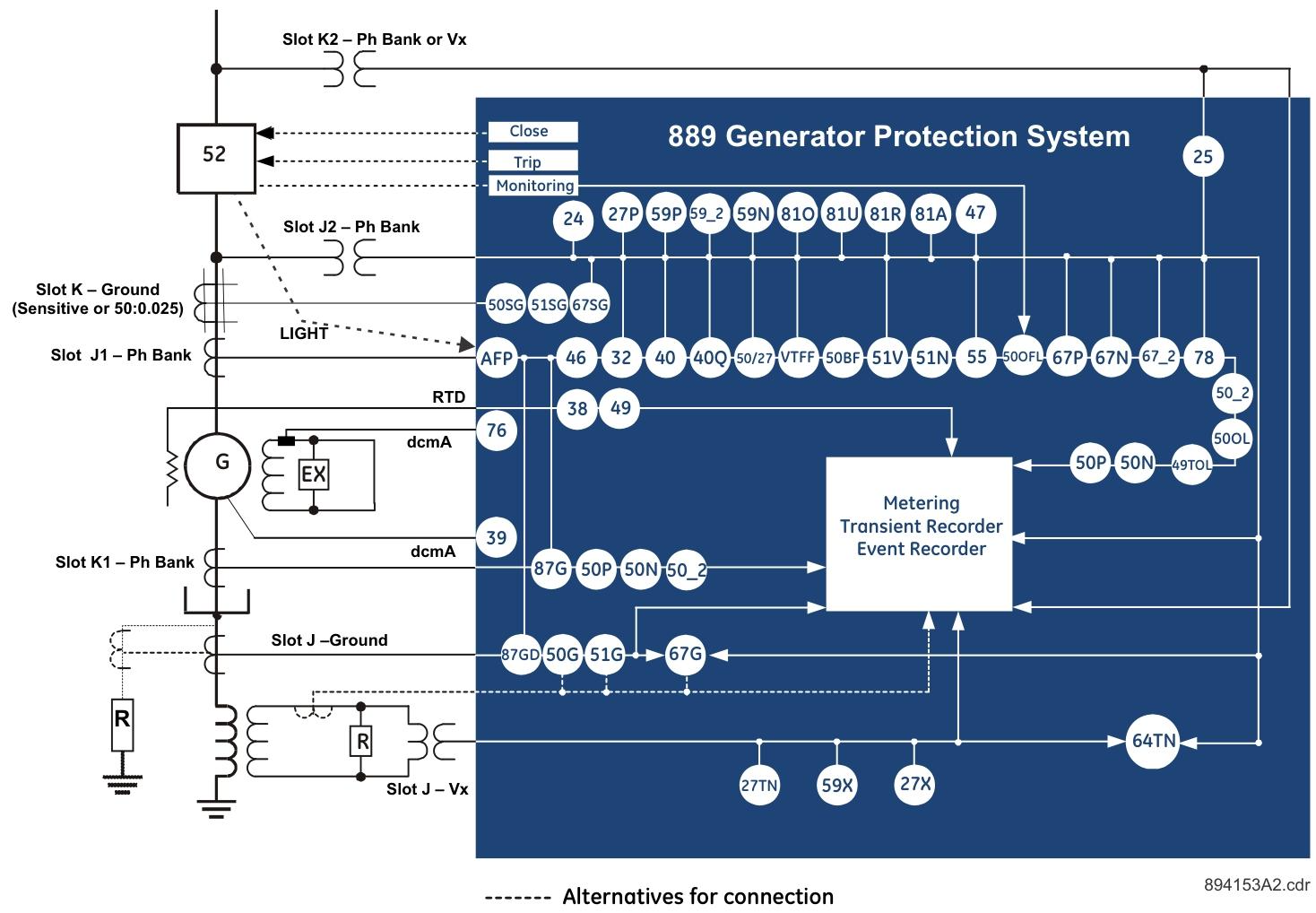

1. 保护功能
差动保护：包括发电机定子差动（87G）、整体差动（87O），支持双斜率特性，2nd/5th 谐波制动。
过电流保护：含相 / 中性线 / 接地过电流（50/51 系列），支持多种反时限曲线（IEEE、IEC 等）。
电压保护：过 / 欠电压（59/27 系列）、负序过电压（59_2）、伏赫兹保护（24）等。
其他保护：失磁（40）、逆功率（32）、频率异常（81U/O/R）、弧光保护（AFP）等。
2. 监控功能
实时监测：电流、电压、功率、频率、谐波、温度（RTD）等，精度达 ±0.25%（电流）、±0.5%（电压）。
记录功能：事件记录（时间戳精确到微秒）、暂态记录（故障前后波形）、数据日志（可配置 16 个模拟量）。
3. 控制功能
断路器控制：支持分闸 / 合闸、闭锁、旁路，采用 “先选择后操作” 机制，兼容本地 / 远程控制。
同步检查（25）：监测电压、频率、相位差，确保并网条件满足。
弧光保护：通过光纤传感器检测弧光，快速触发跳闸，减少设备损坏。
设置点配置
设备设置：包括时钟同步（IRIG-B、PTP、SNTP）、安全（用户角色、密码策略）、通信协议参数。
系统设置：CT/VT 参数、发电机额定值、接地方式等。
输入 / 输出设置：配置模拟量输入（如 4-20mA）、数字量输入（湿 / 干触点）、输出继电器（跳闸 / 报警）。
保护设置：各保护元素的阈值、延时、动作方式（跳闸 / 报警）等，支持多组设置点切换。
规格与安全
环境参数：工作温度 - 40°C 至 60°C，湿度 0-95% 无冷凝，抗震等级 IEC 60255-21-3 Class 2。
安全认证：CE、UL508、ISO 9001 等，符合 EMC 标准（EN 61000 系列）。
警告事项：操作前需断开危险电压，CT 二次侧禁止开路，需使用合适的个人防护装备。
