GE Multilin 515 闭锁与测试系统
产品概述
核心功能
515 闭锁与测试模块是用于 GE Multilin 继电器的专用测试装置,主要功能包括:
提供跳闸闭锁、继电器隔离及测试功能;
通过打开开关并插入测试插头,可监测来自一次 CT 的相电流和剩余电流,或在调试时通过二次注入测试设备向继电器注入电流;
确保测试时 CT(电流互感器)短路以避免高压危险,同时能隔离跳闸继电器输出电路,防止误跳闸。
主要特点
含 14 极开关组,电流开关打开时 CT 输入自动短路;
支持各相电流注入,配备接地端子;
可直观隔离(断开)跳闸继电器输出电路,提供保护盖;
适用于电力和工业场景,配套 515 测试插头。
安装说明
CT 连接与安全要求
模块提供短路开关,用于连接三相 CT 及单独的零序接地故障 CT(或用于剩余接地故障检测的三相 CT);
关键安全点:CT 必须连接到开关的短路侧,当 CT 开关打开时,CT 会被短路,避免 CT 开路产生危险高压。
面板安装
模块由金属底盘和测试开关组成,需从面板正面滑入安装;

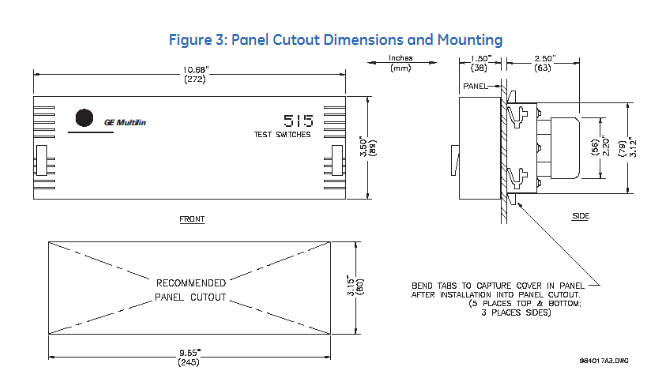

面板需按图 3 所示尺寸切割切口,通过弯曲固定片(retaining tabs)紧固模块,必要时可使用附带的 #8 螺丝和防振螺母加固;
安装完成后,将前盖扣合并旋转两端紧固件 1/4 圈锁定;
模块后侧右下角设有接地螺丝,需连接至面板底盘接地。

操作说明
开关配置与功能
共 14 个开关,分为两类:
6 个单极开关(端子 1-6 和 15-20):用于隔离继电器输出电路,断开跳闸和辅助电路,实现跳闸闭锁;
4 组双开关(端子 7-14 和 21-28):对应 A 相、B 相、C 相电流及接地电流,每组开关用于 CT 短路、测试电流注入和 CT 电流测量。
每组双开关的工作逻辑:
第一开关(如端子 7 和 21):无论开关状态如何,端子始终短接;
第二开关(如端子 8 和 22):采用 “先合后断” 设计,闭合时端子短接,打开时端子 8-22 断开且 22 与 7-21 短接(实现 CT 短路)。
测试流程
测试前:先断开跳闸和辅助电路,防止误跳闸,再短路 CT;
测试时:打开开关后插入测试插头,可注入信号或监测 CT 电流;
测试后:先闭合 CT 开关恢复继电器正常运行,再闭合跳闸和辅助电路。
