Bently 3500/20机架接口模块

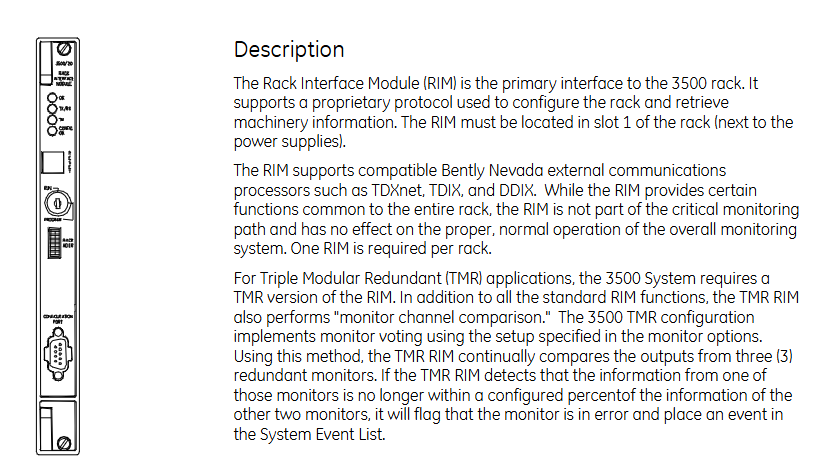

模块概述
核心功能
作为 3500 机架的主接口，支持专有协议用于配置机架和获取机械信息，必须安装在机架的 1 号插槽（紧邻电源）。
支持兼容的 本特利外部通信处理器（如 TDXnet、TDIX、DDIX）不参与关键监控路径，不影响系统正常运行，每机架需配备 1 个。
TMR 版本：针对三重模块化冗余（TMR）应用，除标准功能外，还能执行 “监控通道比较”—— 持续对比 3 个冗余监控器的输出，若某一监控器数据与其他两个偏差超过配置百分比，会标记错误并记录到系统事件列表。
技术规格
输入参数
功耗：典型值 4.75 瓦。
数据接口：
前面板：标准 RS232型串行通信，速率 38.4 k 波特。
I/O 模块：支持 RS232/RS422串行通信（最大 38.4 k 波特）、内部调制解调器通信（14.4k波特）。
输出参数

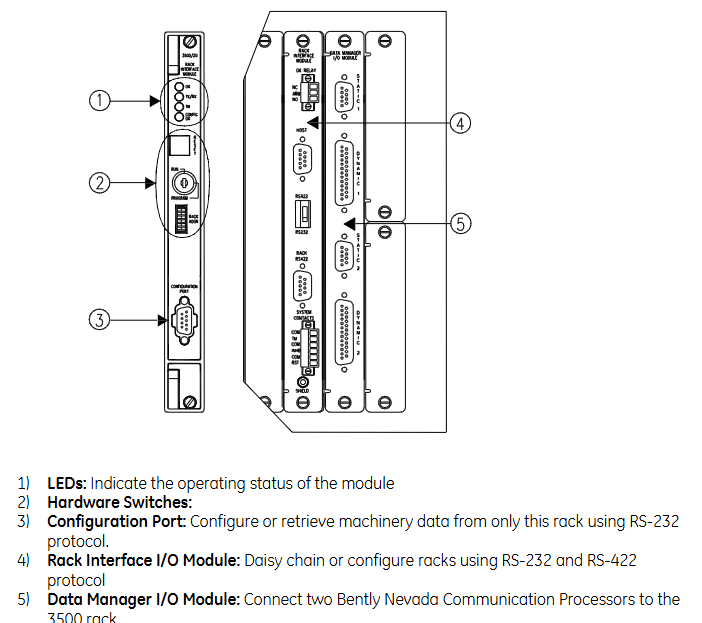

前面板 带路：
OK LED：指示模块正常运行。
TX/RX LED：指示模块与机架内其他模块通信。
TM LED：指示机架处于 “旅行倍增”状态。
配置正常LED：指示机架配置有效。
I/O 模块 OK 继电器：用于指示机架正常运行或故障，可选择 “断开” 或 “闭合” 触点 通知故障状态，常励工作，额定值 5A@24Vdc/120Vac（120W/600VA）带灭弧器，常闭触点。
控制组件
前面板复位按钮：清除机架内的锁定报警和定时 OK 通道失效，功能等同于 I/O 模块上的 “机架重置”触点。
地址开关：设置机架地址，最多 63 个地址。
配置钥匙锁：切换机架至 “运行”模式（正常运行，锁定配置更改）或 “程序”模式（允许本地 / 远程配置），钥匙可在任一位置拔出，RUN 模式限制未授权重配置，程序模式支持远程随时配置。

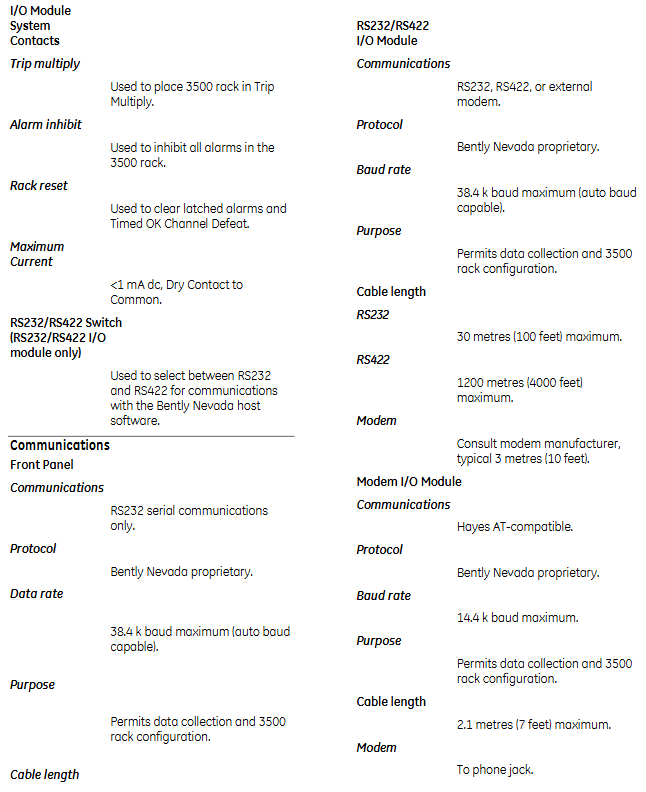

通信与接口
I/O 模块系统触点
包括 Trip Multiply状态）、报警抑制、机架复位等，最大电流<1mA dc（报警点至公共站）
通信接口详情
接口类型 通信协议 速率 用途 最大电缆长度
前面板 RS232本特利内华达专有 最大 38.4 k 波特（支持自动波特率） 数据收集和机架配置 30 米（100 英尺）
RS232/RS422输入/输出模块本特利专有 最大 38.4 k 波特 与主机软件通信RS232:30米；RS422:1200米（4000 英尺）
调制解调器 I/O 模块海耶斯AT兼容、专有协议 最大 14.4 k 波特 数据收集和机架配置 2.1 米（7 英尺，至电话插孔）
机架连接器 RS422本特利内华达专有 最大 38.4 k 波特 多机架 菊链式通信1200米
数据管理器 I/O 模块（2 组端口）本特利专有 固定 9600 波特 静态和动态数据收集 3 米（10 英尺）
环境与物理参数
环境限制
机架接口模块及 RS232/RS422输入/输出：工作温度 - 30°C 至 + 65°C存储温度 - 40°C 至 + 85°C调制解调器 I/O 模块：工作温度 0°C 至 + 50°C存储温度 - 40°C 至 + 85°C
湿度：95% 非冷凝。
CE 认证：符合 EMC 指令（EN50081-2、EN55011等）、低电压指令（参见61010-1）
危险区域认证：CSA/NRTL/C I级，2区，A、B、C、D组，T4@Ta=-20°C至 + 65°C
物理规格
RIM 尺寸：241.3mm×24.4mm×241.8mm（高×宽 × 深），重量 0.91kg。
RS232/RS422输入/输出接口调制解调器 输入/输出、数据管理器 I/O 模块：尺寸 241.3mm×24.4mm×99.1mm重量 0.45kg。
机架空间需求：RIM 主板占 1 个全高前插槽；RIM输入/输出模块和数据管理器 I/O 模块各占 1 个全高后插槽。
订购信息
模块型号：3500/20轴-BXX-CXX
A（接口类型）：01=标准轮辋，02=TMR轮辋（仅用于TMR配置）。
B（输入/输出模块类型）：01 = 带内置调制解调器，02 = 带 RS232/RS422接口。
C（机构认证）：00=无
备件与电缆
备件包括标准 / TMR轮圈各类 I/O 模块、接地腕带、固件 IC 等。
电缆类型多样，按接口（RS232/RS422）长度（10 英尺至 500 英尺 +）、绝缘材料（PVC/特氟龙®）及装配状态分类，支持主机与机架、机架与机架间连接，超过 500 英尺可使用扩展电缆。
