Bently Nevada 3500 监控系统机架安装与维护
时间: 2025-08-12浏览次数：
Bently Nevada 3500 监控系统机架安装与维护
Bently Nevada 3500 监控系统机架安装与维护
接收与处理说明
接收检查
目视检查系统是否有明显运输损坏，如有损坏需向承运人提出索赔，并将副本提交给 Bently Nevada, LLC。
处理与存储注意事项
电路板易受静电损坏，操作前需使用接地带（如 3M Velostat® No.2060）接地，避免使用未接地电烙铁、非导电塑料等易产生静电的工具 / 材料。
运输和存储电路板需使用导电袋或箔纸，干燥天气（湿度 < 30%）需特别注意静电积累。
系统断电时会失去机械保护功能；正确操作时可在通电状态下插拔模块（详见第 4 章）。
基本信息
系统概述
3500 监控系统用于持续监测旋转和往复机械的状态（如不平衡、不对中、轴裂纹、轴承故障等），以提高工厂安全性、产品质量、设备可用性，降低运营成本。
核心优势：增强操作员信息（提供多维度数据、Windows® 基显示软件）、更好集成工厂控制计算机（多协议通信网关、时间同步数据）、降低安装维护成本（减少布线、向下兼容、易配置）、提高可靠性（冗余电源、TMR 系统）、本质安全选项、多输出接口（支持多种显示和控制系统）。
通用特性
热插拔模块：正确操作时，可在系统通电状态下插拔任何模块，不影响无关模块运行（双电源时插拔电源不中断系统）。

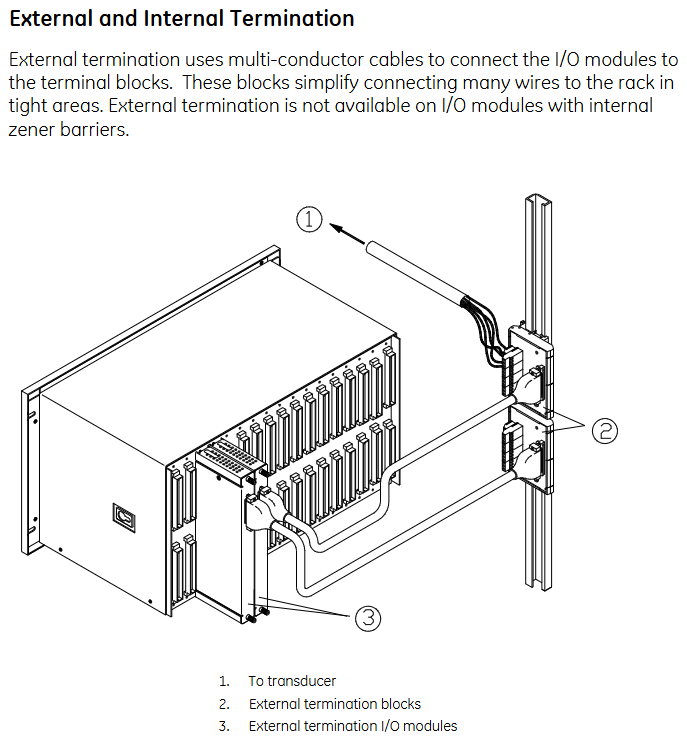

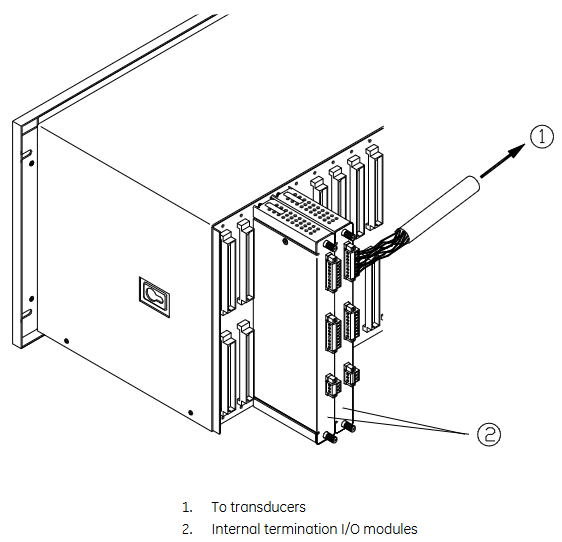

内外终端：外部终端通过多芯电缆连接 I/O 模块与终端块（适用于空间狭窄区域）；内部终端允许传感器直接连接 I/O 模块（带内部齐纳屏障的 I/O 模块无外部终端）。
系统组件
包括防风雨外壳（保护机架免受潮湿、灰尘影响）、机架（全尺寸 19 英寸 / 紧凑型 12 英寸 Mini-rack）、电源（半高模块，支持 1-2 个冗余安装）、Rack Interface Module（RIM，与主机和其他模块通信，维护事件列表）、通信网关模块（允许外部设备获取信息）、监控模块（收集传感器数据）、继电器模块（基于通道状态控制继电器）、Keyphasor® 模块（为传感器供电、处理信号）、显示模块（支持多种显示设备）、接地模块（提供低阻接地，配合内部屏障 I/O 模块使用）等。
继电器与安全系统
标准机架继电器选项：独立继电器（每个监控模块配 1 个以上继电器模块）、总线继电器（多个监控通道共享单个继电器）、Triple Modular Redundant (TMR) 系统（高可靠性配置，三重冗余功能，避免单点故障）。
本质安全内部屏障系统：适用于危险环境，需配合接地模块使用，有严格的安装限制（如禁止使用总线传感器、需隔离 RS-232 连接等），具备双 IS 接地、安全 / 危险区域布线分离等特性。
初始机架安装
一般安装流程
参考安装检查清单（确认电源、空间、通风、接地等条件）；
安装防风雨外壳（如需要）；
安装机架；
设置机架跳线和开关；
安装外部终端块（如需要）；
安装模块；
连接传感器、继电器和电源布线；
完成机架安装的软件配置。
关键安装细节

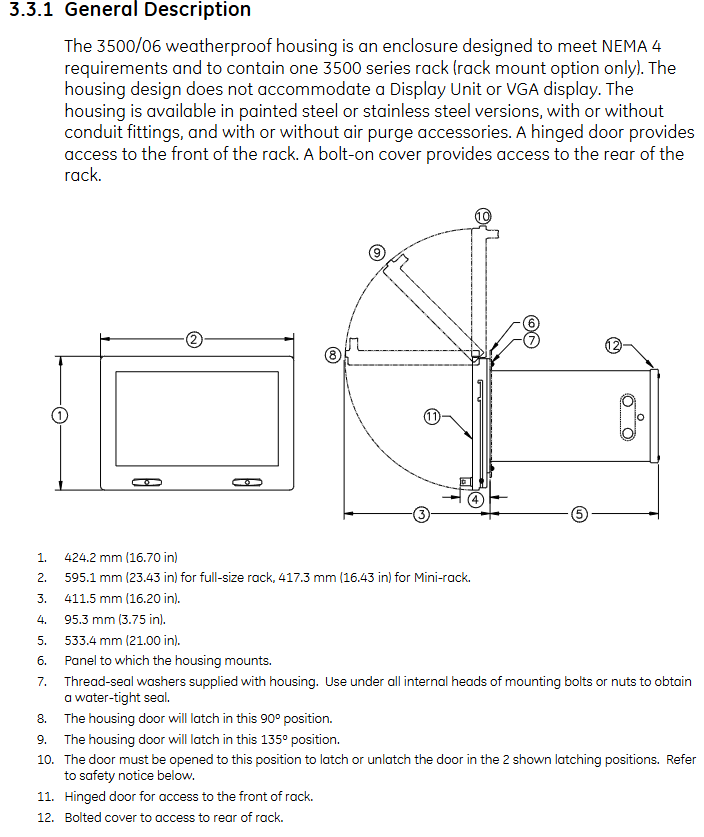

防风雨外壳：符合 NEMA 4 要求，不兼容显示单元；需注意温度降额（因通风受限）、面板切口尺寸、导管配件（避免电源与信号布线混合）、空气净化选项（需满足特定压力和流量要求）。
机架安装：需保证通风（顶部和底部最小间隙 50.4mm），支持面板安装、机架安装（19 英寸 EIA 机柜）、Bulkhead 安装等方式，不同安装类型有特定尺寸和固定要求。
本质安全操作：需确保接地电阻 < 1Ω，使用 4-10mm² 电缆连接至工厂 IS 接地，单一点接地避免环路。
高电磁噪声 / CE 安装：需彻底接地系统机架、EMI 屏蔽和电缆，屏蔽所有出金属机柜的布线，CE 安装需符合 EN61000.3.2 标准。
模块安装与移除
安装步骤
电源：先安装 Power Input Module（PIM），配置单点接地，连接电源线（不通电状态），再安装主模块并紧固螺丝。
全高模块：先安装 I/O 模块（配置选项、紧固螺丝、连接布线），再安装主模块（确保 ejectors 就位、沿导轨插入并紧固）。

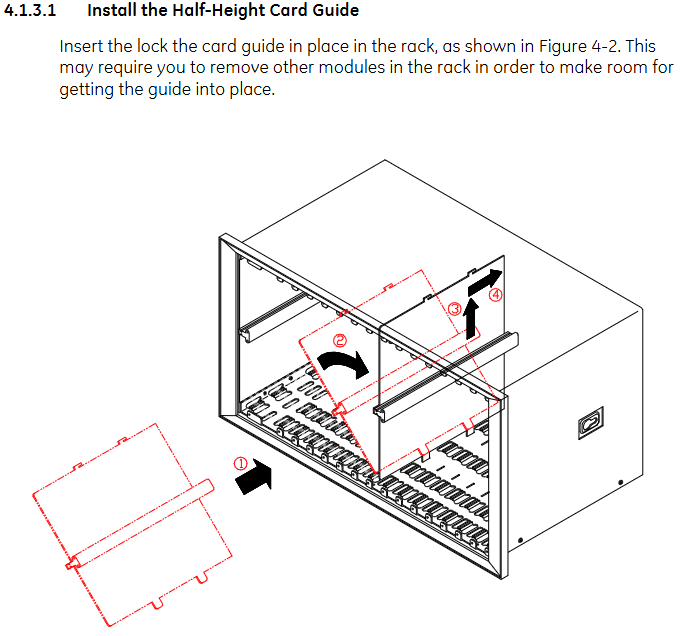

半高模块：先安装半高卡导轨，再安装 I/O 模块和主模块，步骤类似全高模块。
移除步骤
断电后松开模块螺丝，使用 ejectors（全高）或螺丝作为把手（半高 / 电源）拔出模块；I/O 模块需先移除布线，再松开螺丝取出。
更换模块
主模块：移除旧模块前保存配置，安装新模块后重新配置并验证。
I/O 模块：需先移除主模块和布线，更换后重新连接并验证。
维护
一般维护
现场无法维修模块内部组件，维护主要为测试通道是否正常，更换故障模块（需使用备件）。
支持带电插拔模块（按第 4 章步骤操作），系统无需校准，但需定期验证功能。
维护间隔
初始间隔为 1 年；若监测机器为关键设备，或机架处于极端温度、高湿度、腐蚀性环境，需缩短间隔；每次维护后根据验证结果和 ISO 10012-1 调整间隔。
订购信息
机架订购：通过代码指定尺寸（19 英寸 / 12 英寸 Mini-rack）、安装方式（面板 / 机架 / Bulkhead 安装）、机构认证（CSA-NRTL/C）、欧洲合规性（CE）等。
防风雨外壳订购：可选材质（涂漆钢 / 不锈钢）、导管配件、空气净化选项等，不兼容显示单元，Mini-rack 需配适配器面板。
接地模块与备件：接地模块需占用 1 个机架插槽；备件包括 TMR/SIM 跳线、空白面板、适配器等。
规格参数
尺寸：不同安装类型（面板 / 机架 / Bulkhead 安装、全尺寸 / Mini-rack）的长宽高详细数据（如全尺寸面板安装机架宽 482.6mm、高 265.9mm）。
重量：不同配置（空载 / 满载、带内部屏障）的重量（如全尺寸满载面板安装约 31.07kg）。
环境参数：
工作温度：-30°C 至 65°C（带内部屏障时 0°C 至 65°C）；存储温度：-40°C 至 85°C。
湿度：0%-95% 无冷凝。
机械性能：10g 冲击（11ms）；3g 正弦振动（5-100Hz）。
