Bentley 60M100 状态监测系统
时间: 2025-08-11浏览次数：
Bentley 60M100 状态监测系统
Bentley 60M100 状态监测系统
产品概述
60M100 状态监测系统是 Bently Nevada（贝克休斯旗下业务）专为风力发电机机组设计的连续永久监测系统，适用于需要极高可靠性和可用性的设备。其核心功能是通过复杂的信号处理算法和机器运行状态分析，提前数月检测潜在故障隐患，从而减少停机和生产损失，降低维护成本。
该系统可通过多种方式配置：作为独立的状态监测系统、网络化的分布式互操作系统，或集成到机器原始设备制造商的控制和仪表包中。系统组件包括 60M100 监测器、Adapt.wind 软件、传感器和电缆。
监测范围与核心功能
监测对象
风力发电机的关键部件和特性，包括：
塔架摇摆
主轴承
主转子
齿轮箱（内部所有轴承、所有轴承啮合、碎片监测）
发电机轴承
发电机接地
核心功能
监测 150 个静态变量，生成高分辨率波形数据和趋势线
支持多达 12 个动态通道输入、2 个键相器信号和数字通信
具备 24 位模数转换和 40kHz 带宽设计，增强滚动轴承机械和齿轮监测能力
提供数字通信功能，支持通过以太网 TCP/IP 与 ADAPT 软件及其他自动化系统集成，兼容 Modbus/TCP 协议（支持服务器和客户端模式）
技术规格
电气规格
输入电源：18-36Vdc
最大电流：1.7A
浪涌电流：最大 2.7A（小于 5ms）
模块输入输出
输入：最多 12 个动态信号和 2 个键相器信号
动态范围：110dB（fs=102.4ksps）
信噪比：110dB（fs=102.4ksps）
模数转换：标称 24 位 Sigma-Delta
带宽：0-40kHz

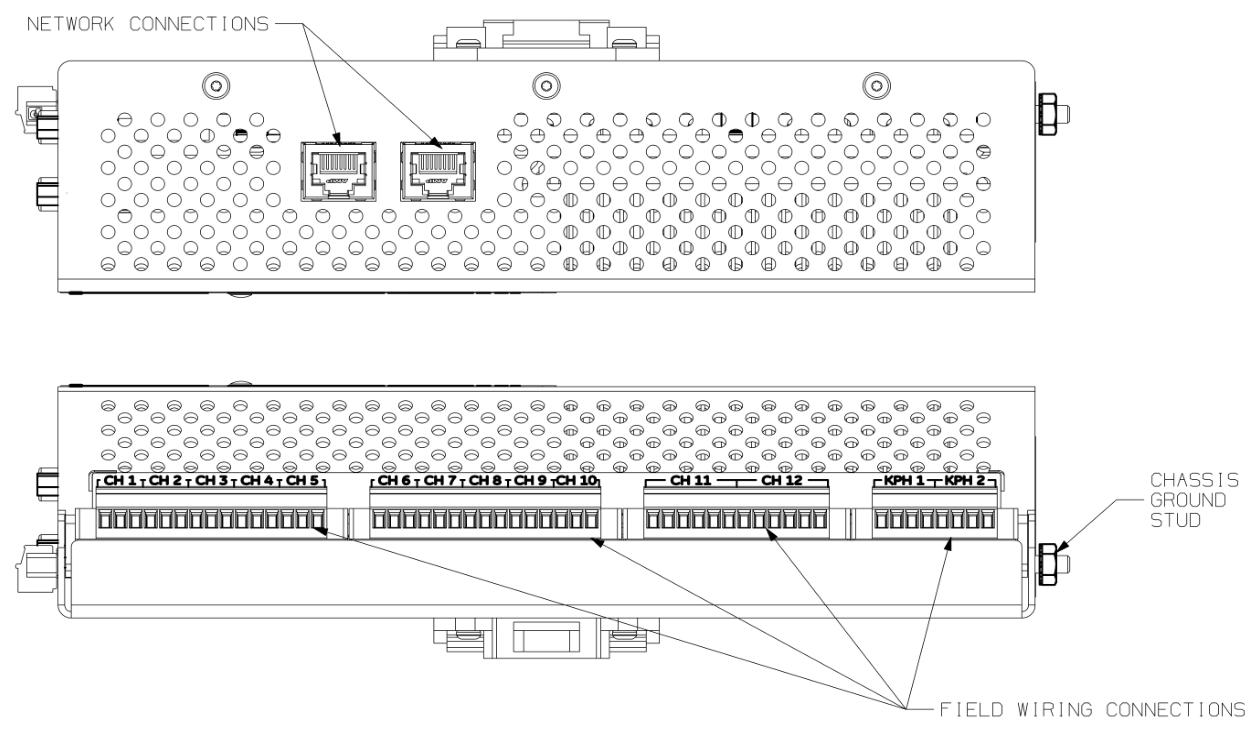

输出：2 个独立以太网端口（Net A 为 10/100 BaseT DHCP 端口，Net B 为 10/100 BaseT 本地静态 IP 端口）；2 个 15 针 DSUB 连接器的缓冲信号输出（输出阻抗 550 欧）
精度参数
直接峰值或有效值：典型值为满量程的 ±0.5%，最坏情况 ±1.1%
转子、啮合和故障频率：典型值 ±6.7%，最坏情况 ±9.7%
轴承频率：典型值 ±6.7%，最坏情况 ±9.7%
塔架摇摆：典型值 ±0.16m/s²（0.016g），最坏情况 ±0.23m/s²（0.023g）
报警功能
模式：根据发电机功率划分 5 种模式（25%-40%、>40%-55%、>55%-70%、>70%-85%、>85%）
设定点：警告和报警 2 级
时间延迟：所有测量固定为 300 秒
所有报警状态均为锁定状态
动态数据与频谱
异步波形：8192 个样本，320ms
同步波形：多种样本 / 转配置（如 4 转 8192 样本，2048 样本 / 转等）
频谱：塔架摇摆为 15.625Hz，200 线；抗混叠最小 - 80dB；更新率 30 秒；历史数据存储率 4 小时，典型无报警时可存储 2 周
环境与物理规格
工作温度：-40°C 至 + 70°C（-40°F 至 158°F）
存储温度：-45°C 至 + 85°C（-49°F 至 185°F）
相对湿度：0%-95%（无冷凝，工作和存储）
尺寸：8.88×5.89×2.17 英寸（225×150×55mm）
重量：1.4kg（3lbs）
安装方式：DIN 导轨安装
合规与认证
FCC：符合 FCC 规则第 15 部分
EMC：符合 EN 61000-6-2、EN 61000-6-4、EMC 指令 2014/30/EU
电气安全：符合 EN 61010-1、低电压指令 2014/35/EU
RoHS：符合 RoHS 指令 2011/65/EU
订购信息
主要产品型号
60M100-AA：Bently Nevada 风力状态监测器（仅监测器），“AA” 中 “A” 代表认证，“00” 为标准
60M100_KIT-AAA-BB：Bently Nevada 风力状态监测系统套件，“AAA” 为配置（如适用于 GE 1.X MW、Vestas V82 等不同机型），“BB” 为认证（“00” 表示无）
备件与传感器电缆
软件包：3701 软件包及选项，包含初始购买、软件更新等版本
传感器：如 Turningpoint TP100 加速度计、低频加速度计等
电缆：加速度计电缆、CAT5 电缆、缓冲输出电缆等
附件：浪涌保护器、电源、接地腕带等
