Honeywell FS20X 火灾和火焰探测器
Honeywell FS20X 火灾和火焰探测器
产品概述
FS20X 是最新一代高科技多光谱（UV / 双 IR/VIS）火灾和火焰探测器，属于 FSX 系列先进技术光电火焰探测器。它基于极为成功且可靠的 SS4 探测器研发，在整合红外和紫外传感技术方面实现了巨大飞跃，具备经过验证的紫外日盲传感器。与传统的 UV/IR 探测器相比，FS20X 在更宽的温度范围内对火灾的响应更快且无虚假报警，探测范围也更长。
核心特点
先进传感技术：采用专利的 WideBand IR™ 红外技术与紫外技术结合，配备可见光传感器以优化误报排除，还有经过验证的紫外日盲传感器。
性能参数：探测范围超过 60 米（200 英尺）（极高灵敏度设置下，针对 0.1 平方米（1 平方英尺）的庚烷参考火焰），视野为 90° 水平视锥（离轴 ±45°），可选择检测灵敏度（极高（60 米）、高（45 米）、中（30 米）、低（15 米））。
智能功能：双微处理器确保高水准的故障安全运行及快速可靠的性能；具备实时时钟，可准确记录事件时间；FirePic™ 可存储多达 6 个火灾前事件数据；事件日志可记录多达 200 个带有日期和时间戳的事件。
通信与输出：内置 RS-485 ModBus 通信功能、非隔离 4-20mA 模拟输出（sink 或 source），有报警、故障和火灾验证继电器。
其他特性：自动光路和电子自检；专利的电子模块用于组件保护，采用插件式端接，便于现场安装；有两个 25 毫米导管入口或两个 ¾” NPT 入口；低功耗，高抗射频干扰和电磁干扰能力；获得多项认证，如 FM、ATEX/IECEx、INMETRO、CU-TR 等，符合 SIL 2 要求，可选认证至 EN54-10:2002，具备 FM 3260 性能。
优势与应用
优势
能在所有环境条件下检测碳氢化合物和非碳氢化合物燃料火灾，工作温度范围广，不受电弧焊影响，误报排除效果好。
维护量小，运行稳定，通过 PC 软件和接口模块（FSIM）可进行故障诊断、实时图形（RTGs）显示以及下载 FirePics™ 和事件日志，适用于多种应用场景。
应用场景：包括炼油厂和石油生产设施、海上平台、涡轮机 / 压缩机外壳、乙炔加工和储存设施、油气管道和泵站、LNG/LPG 装卸设施、天然气和 CNG 工厂、乙醇、甲醇和 IPA 生产和储存设施、原油和汽油储存及油库、飞机库、氢气工厂和储存设施、油漆和溶剂储存设施、化工生产、储存和装卸设施、发电厂、硅烷气体储存设施等。

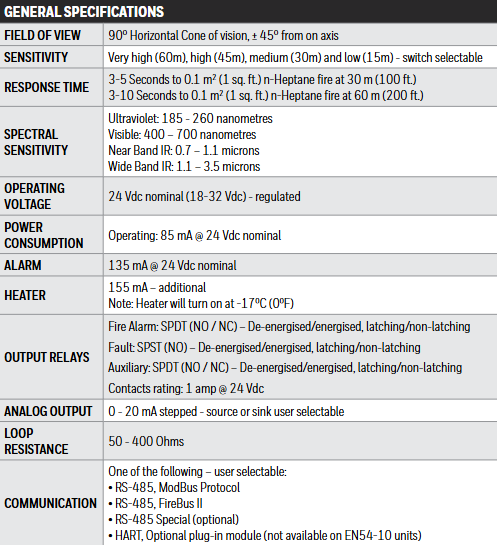

技术规格
项目/详情
响应时间：对 30 米（100 英尺）处 0.1 平方米（1 平方英尺）的正庚烷火焰，响应时间为 3-5 秒；对 60 米（200 英尺）处 0.1 平方米（1 平方英尺）的正庚烷火焰，响应时间为 3-10 秒
光谱灵敏度：紫外：185-260 纳米；可见光：400-700 纳米；近波段红外：0.7-1.1 微米；宽波段红外：1.1-3.5 微米
工作电压：标称 24 Vdc（18-32 Vdc）- 稳压
功耗 工作：24 Vdc 标称下 85 mA；报警：24 Vdc 标称下 135 mA；加热器：额外 155 mA（注：加热器在 -17ºC（0ºF）时开启）
输出继电器：火灾报警：SPDT（NO/NC）- 断电 / 通电，闭锁 / 非闭锁；故障：SPST（NO）- 断电 / 通电，闭锁 / 非闭锁；辅助：SPDT（NO/NC）- 断电 / 通电，闭锁 / 非闭锁；触点额定值：24 Vdc 下 1 安培
模拟输出：0-20 mA 阶梯式 - 源或 sink 可由用户选择
环路电阻 50-400 欧姆
通信：以下之一可由用户选择：RS-485，ModBus 协议；RS-485，FireBus II；RS-485 专用（可选）；HART，可选插件模块（EN54-10 设备不适用）

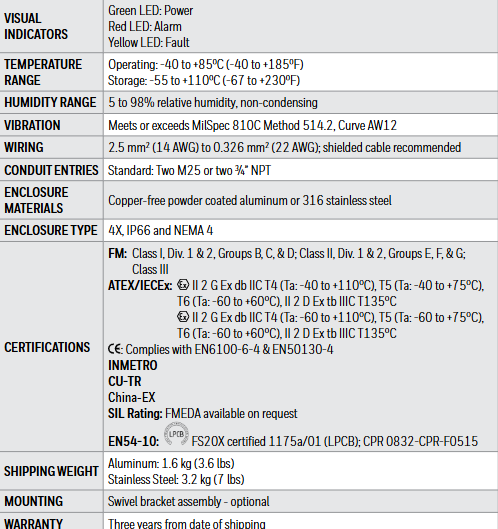

视觉指示器：绿色 LED：电源；红色 LED：报警；黄色 LED：故障
温度范围：工作：-40 至 +85ºC（-40 至 +185ºF）；存储：-55 至 +110ºC（-67 至 +230ºF）
湿度范围：5-98% 相对湿度，无冷凝
振动：达到或超过 MilSpec 810C 方法 514.2，曲线 AW12
布线：2.5 mm²（14 AWG）至 0.326 mm²（22 AWG）；推荐使用屏蔽电缆

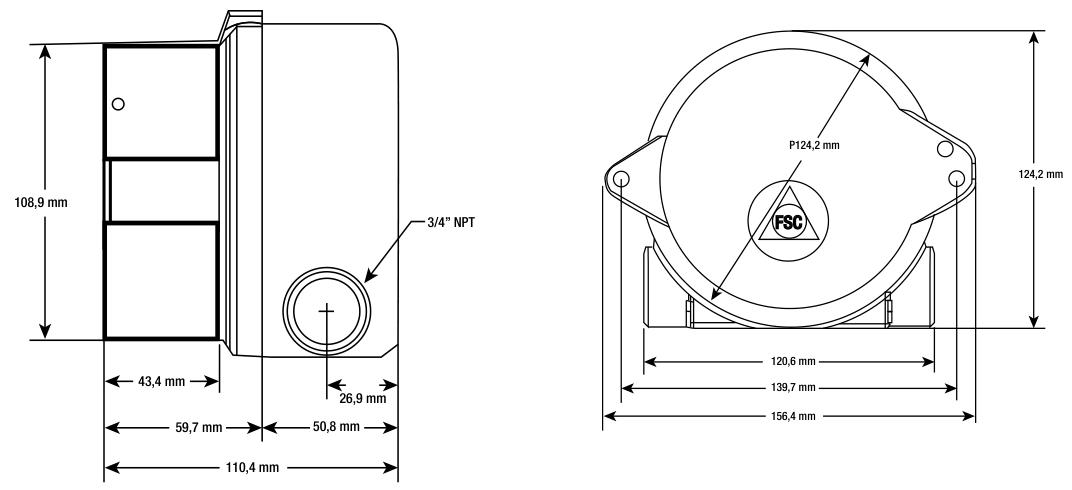

导管入口：标准：两个 M25 或两个 ¾” NPT
外壳材料：无铜粉末涂层铝或 316 不锈钢
外壳类型：4X、IP66 和 NEMA 4
认证：FM、ATEX/IECEx、INMETRO、CU-TR、China-EX 等多项认证，SIL 评级：可应要求提供 FMEDA，FS20X 认证为 1175a/01（LPCB）、CPR 0832-CPR-F0515
运输重量：铝：1.6 kg（3.6 lbs）；不锈钢：3.2 kg（7 lbs）
安装：可选旋转支架组件
保修：自发货日期起三年
