Honeywell Fire Sentry FS System 10™ 和 FS10-R 火灾探测器
时间: 2025-08-07浏览次数：
Honeywell Fire Sentry FS System 10™ 和 FS10-R 火灾探测器
Honeywell Fire Sentry FS System 10™ 和 FS10-R 火灾探测器
产品概述
Fire Sentry FS System 10™ 和 FS10-R 是专为自动静电粉末喷涂 booth 设计的火灾探测 / 过程控制系统，属于多光谱数字光电红外火灾探测器。其在全球范围内保护静电粉末喷涂 booth，累计实现了数百万小时的 booth 安全运行，能 24/7 确保工艺安全。
核心特点
多光谱检测：采用多光谱数字光电红外技术，具备可见光、近波段红外和宽波段红外检测能力。
两级响应机制：独特的两级 ALERT（预警）和 FIRE ALARM（火灾报警）响应，对喷枪 “火球” 类火灾先发出预警，若火灾持续，4-5 秒内发出火灾报警。
抗干扰能力：不受电弧或电晕放电引起的误报影响，对油漆加热器等背景辐射能源不敏感，在液体油漆喷涂 booth 中不受烟雾吸收或油漆溶剂雾影响，能透过探测器镜头上的油漆、粉末或油污残留进行检测。
智能功能：内置自动 “透过镜头” 自检功能，配备 RS-485 接口实现数字通信，FirePic™ 可检索记录的火灾前数据，SnapShot™ 能动态图形显示探测器所检测到的内容。
应用场景（仅限室内使用）
液体油漆喷涂线
气溶胶灌装
粉末喷涂 booth
固化炉
产品详情
Fire Sentry FS System 10™
设计用途：专为液体和粉末涂层应用设计，是具有过程控制能力的高速检测解决方案，能快速检测火焰，在毫秒内启动静电涂饰过程的关闭，防止火灾蔓延。

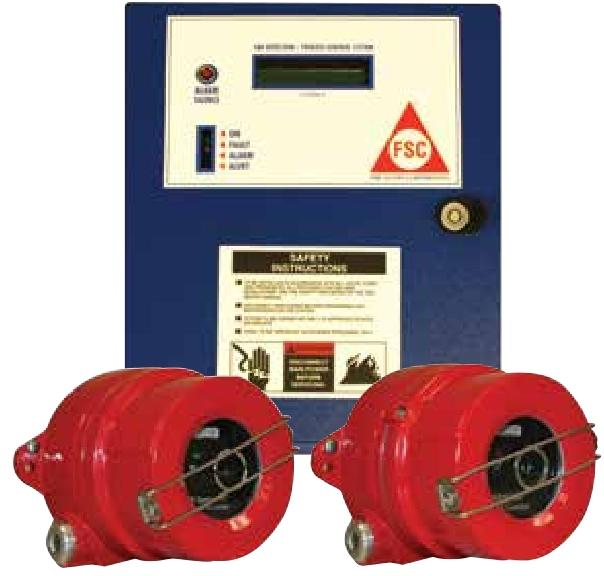

控制器配置：有壁挂式控制器和卡式控制器两种配置。壁挂式控制器为独立系统，安装在 NEMA 12 外壳中，带 LCD 显示屏和 LED 状态灯，包含三个 10 安培机械继电器，用于关闭油漆流、静电和传送带。
数据存储与通信：探测器实时报告事件历史和火灾技术数据，存储在控制器的非易失性存储器中，FirePic™ 和 SnapShot™ 数据可从控制器的 RS-232 端口通过 PC 下载，每个控制器可连接 1 或 2 个探测器。
Fire Sentry FS10-R Unitised
设计基础：基于 Fire Sentry FS System 10™ 设计，具备独立运行能力。
性能特点：其 WideBand IR™、近波段 IR 和可见光传感器结合先进的信号处理，提供最佳性能，高速火灾响应配合可选的工厂灵敏度设置和报警输出，为涂饰行业提供增强的火灾检测安全解决方案。
接口方式：设计为与任何经批准的火灾报警面板配合使用，通过探测器的 ALARM、ALERT 和 FAULT 继电器实现与火灾报警面板的接口。
技术规格
FS10 壁挂式控制器规格
外壳：NEMA 12 涂漆钢外壳，带焊接接缝、门密封垫、钥匙锁。
显示和指示器：4 个状态 LED（故障、火灾早期预警、预警、报警），1 个 LCD 显示屏。
输入电源：有 120VAC 和 240VAC 等不同选项，允许 ±10% 波动。
功耗：120VAC 选项标称 0.22 安培（25 瓦），240VAC 选项标称 0.11 安培（25 瓦）。
输出信号继电器：包括火灾早期预警、预警、火灾报警、故障等继电器，触点额定值为 24VDC 下 1 安培。
过程关闭继电器：3 个 SPDT 继电器，触点额定值为 120VAC 下 10 安培。
控制器温度：0° 至 +50°C（+32° 至 +122°F）。
FirePic™：共 6 个，每个持续 8 秒。
探测器（FS10 相关）规格
灵敏度：4.57 米（15 英尺）。
响应时间：预警 0.3 秒（对 “火球” 类火灾），火灾早期预警 0.5 秒，火灾报警 4 秒（若火灾持续）。
视野：90°（水平和垂直 ±45°）。
重量（铝制）：1.7 公斤（3.8 磅）。
工作温度：-40º 至 +85ºC（-40º 至 +185ºF）。
外壳：无铜粉末涂层铝或可选 316 不锈钢，符合 NEMA 3、4 和 4X 标准。
认证：防爆；I 类 1 区和 2 区，B、C、D 组；II 类 1 区和 2 区，E、F、G 组；III 类；FM、CE 认证。
光谱灵敏度：可见光 400-700 纳米，近波段 IR 0.7-1.1 微米，宽波段 IR 0.7-3 微米。
导管入口：两个 ¾” NPT。
尺寸：直径 122.17 毫米（4.81 英寸），深度 118.11 毫米（4.65 英寸）。
安装：可选旋转支架组件。
保修：自发货日期起两年。

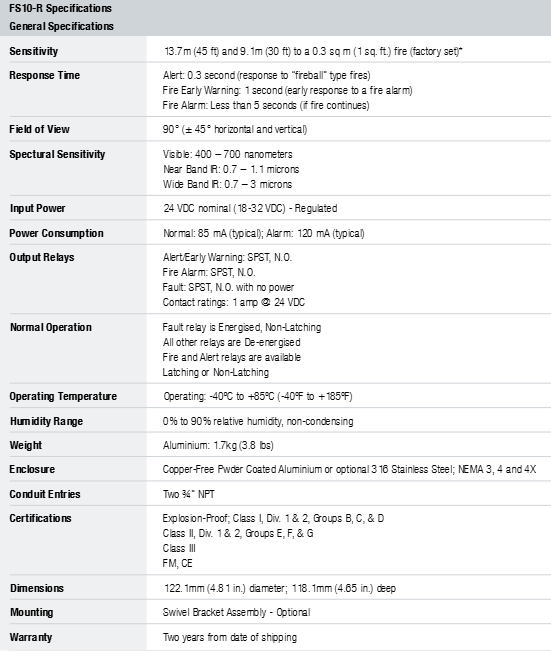

FS10-R 通用规格
灵敏度：对 0.3 平方米（1 平方英尺）火灾，工厂设置为 13.7 米（45 英尺）和 9.1 米（30 英尺）*（注：设置为 13.7 米（45 英尺）灵敏度的探测器无预警 / 火灾早期预警输出）。
响应时间：预警 0.3 秒（对 “火球” 类火灾），火灾早期预警 1 秒，火灾报警少于 5 秒（若火灾持续）。
视野：90°（水平和垂直 ±45°）。
输入电源：标称 24VDC（18-32VDC）- 稳压。
功耗：正常 85 毫安（典型值），报警 120 毫安（典型值）。
输出继电器：预警 / 早期预警为 SPST，常开；火灾报警为 SPST，常开；故障为 SPST，无电源时常开，触点额定值 24VDC 下 1 安培。
正常运行：故障继电器通电，非闭锁；所有其他继电器断电；火灾和预警继电器可选择闭锁或非闭锁。
工作温度：-40ºC 至 +85ºC（-40ºF 至 +185ºF）。
湿度范围：0% 至 90% 相对湿度，无冷凝。
FS10 卡式控制器规格
外壳：NEMA 1 钢外壳。
指示器：4 个状态 LED，分别对应正常运行、预警、火灾早期预警（FEW）、火灾报警和故障状态。
输入电源：24 伏直流（+10/-15%）。
功耗：65 毫安，标称 1.6 瓦。
输出信号继电器：有多种型号，不同型号继电器配置不同。
FirePic™：共 6 个，每个持续 8 秒。
