Honeywell Fire Sentry FS24X 火焰探测器
时间: 2025-08-07浏览次数：
Honeywell Fire Sentry FS24X 火焰探测器
Honeywell Fire Sentry FS24X 火焰探测器

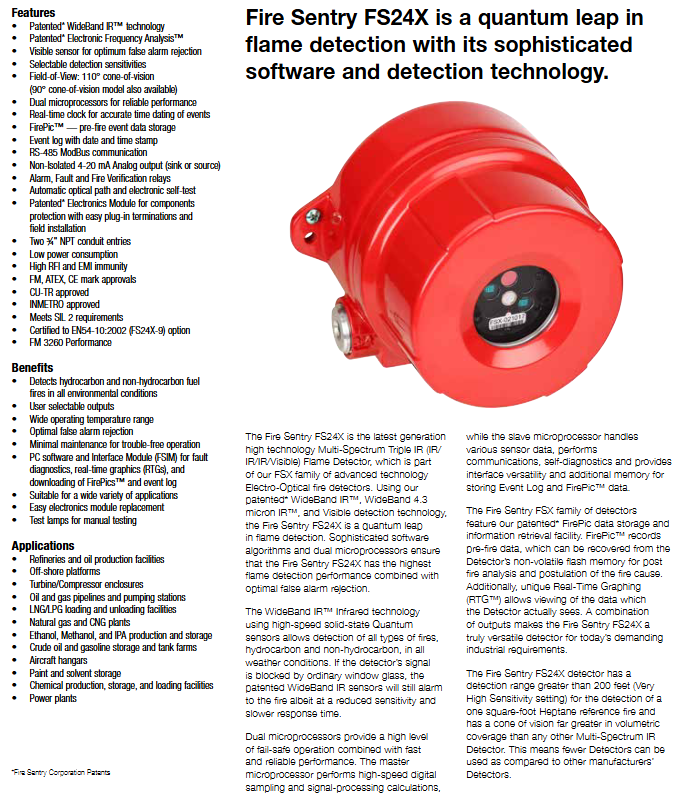

产品概述
Fire Sentry FS24X 是最新一代高科技多光谱三重红外（IR/IR/IR/ 可见光）火焰探测器，属于 FSX 系列先进技术光电火灾探测器。它采用专利的 WideBand IR™、WideBand 4.3 微米 IR™ 和可见光探测技术，在火焰探测方面实现了巨大飞跃。复杂的软件算法和双微处理器确保其具备最高的火焰探测性能，同时能最优地排除误报。
核心特点
专利技术：拥有专利的 WideBand IR™ 技术、Electronic Frequency Analysis™ 技术以及用于保护组件的 Electronics Module 技术，这些技术提升了探测性能和可靠性。
探测能力：可见光传感器有助于优化误报排除；可选择检测灵敏度；视野范围有 110° 视锥（也有 90° 视锥型号）。
性能保障：双微处理器确保可靠性能；实时时钟可准确记录事件时间；FirePic™ 能存储火灾前事件数据；事件日志带有日期和时间戳。
通信与输出：具备 RS-485 ModBus 通信功能；非隔离 4-20mA 模拟输出（sink 或 source）；有报警、故障和火灾验证继电器。
其他特性：自动光路和电子自检；易于插件式端接和现场安装；两个 ¾" NPT 导管入口；低功耗；高抗射频干扰和电磁干扰能力；获得多项认
优势与应用
优势
能在所有环境条件下检测碳氢化合物和非碳氢化合物燃料火灾。
用户可选择输出方式；工作温度范围广；误报排除效果佳。
维护量小，运行稳定；通过 PC 软件和接口模块（FSIM）可进行故障诊断、实时图形（RTGs）显示以及下载 FirePics™ 和事件日志。
适用于多种应用场景；电子模块更换方便；有用于手动测试的测试灯。
应用场景：包括炼油厂和石油生产设施、海上平台、涡轮机 / 压缩机外壳、油气管道和泵站、LNG/LPG 装卸设施、天然气和 CNG 工厂、乙醇、甲醇和 IPA 生产和储存设施、原油和汽油储存及油库、飞机库、油漆和溶剂储存设施、化工生产、储存和装卸设施、发电厂等。

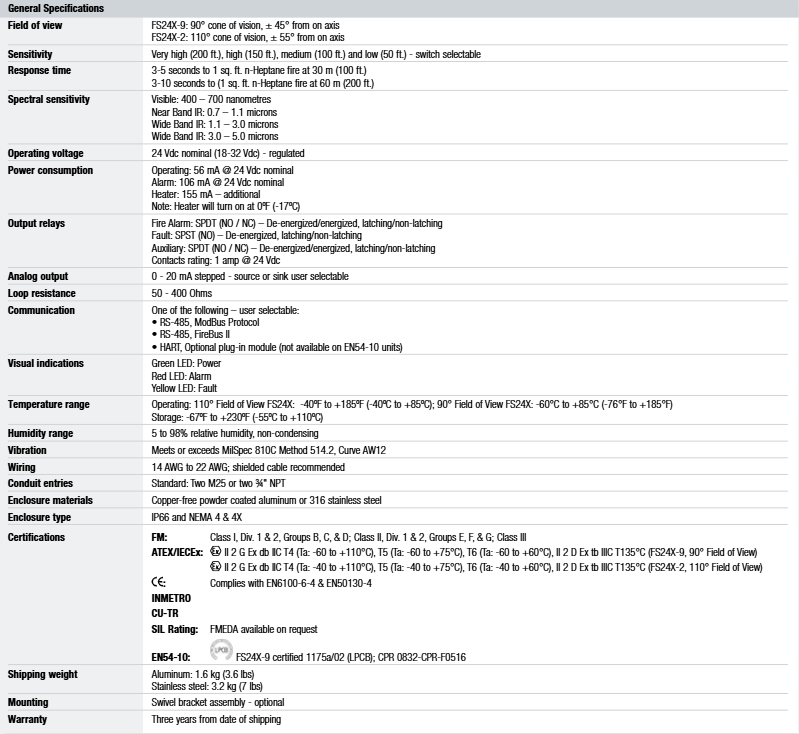

技术规格
项目/详情
视野：FS24X-9：90° 视锥，离轴 ±45°；FS24X-2：110° 视锥，离轴 ±55°
灵敏度：可切换选择：极高（200 英尺）、高（150 英尺）、中（100 英尺）、低（50 英尺）
响应时间：对 30 米（100 英尺）处 1 平方英尺的正庚烷火焰，响应时间为 3-5 秒；对 60 米（200 英尺）处 1 平方英尺的正庚烷火焰，响应时间为 3-10 秒
光谱灵敏度：可见光：400-700 纳米；近波段红外：0.7-1.1 微米；宽波段红外：1.1-3.0 微米、3.0-5.0 微米
工作电压：标称 24 Vdc（18-32 Vdc）- 稳压
功耗 工作：24 Vdc 标称下 56 mA；报警：24 Vdc 标称下 106 mA；加热器：额外 155 mA（注：加热器在 0ºF（-17ºC）时开启）
输出继电器：火灾报警：SPDT（NO/NC）- 断电 / 通电，闭锁 / 非闭锁；故障：SPST（NO）- 断电，闭锁 / 非闭锁；辅助：SPDT（NO/NC）- 断电 / 通电，闭锁 / 非闭锁；触点额定值：24 Vdc 下 1 安培
模拟输出：0-20 mA 阶梯式 - 源或 sink 可由用户选择
环路电阻：50-400 欧姆
通信：以下之一可由用户选择：RS-485，ModBus 协议；RS-485，FireBus II；HART，可选插件模块（EN54-10 设备不适用）
视觉指示：绿色 LED：电源；红色 LED：报警；黄色 LED：故障
温度范围：工作：110° 视野 FS24X：-40ºF 至 +185ºF（-40ºC 至 +85ºC）；90° 视野 FS24X：-60°C 至 +85°C（-76°F 至 +185°F）；存储：-67ºF 至 +230ºF（-55ºC 至 +110ºC）
湿度范围：5-98% 相对湿度，无冷凝
振动：达到或超过 MilSpec 810C 方法 514.2，曲线 AW12
布线：14 AWG 至 22 AWG；推荐使用屏蔽电缆
导管入口：标准：两个 M25 或两个 ¾" NPT
外壳材料：无铜粉末涂层铝或 316 不锈钢
外壳类型：IP66 和 NEMA 4 & 4X
认证：FM、ATEX/IECEx、INMETRO、CU-TR 等多项认证，SIL 评级：可应要求提供 FMEDA，FS24X-9 认证为 1175a/02（LPCB）、CPR 0832-CPR-F0516
运输重量：铝：1.6 kg（3.6 lbs）；不锈钢：3.2 kg（7 lbs）
安装：可选旋转支架组件
