Honeywell Sensepoint XCD 气体探测器
时间: 2025-08-06浏览次数：
Honeywell Sensepoint XCD 气体探测器
Honeywell Sensepoint XCD 气体探测器
产品概述
Sensepoint XCD 是一款固定式气体探测器，适用于危险区域（如 Zone 1/2、Class I Division 1/2），可检测易燃气体、有毒气体和氧气，通过 4-20mA 信号输出和可编程继电器实现安全监控，支持 Modbus 通信（可选），具备非侵入式操作（磁棒激活）和防爆认证，广泛应用于石油、化工等工业场景。
核心功能与技术特性
1. 检测能力
适用气体：
易燃气体：甲烷、丙烷等（催化燃烧或红外技术）。
有毒气体：硫化氢（H₂S）、一氧化碳（CO）、氢气（H₂）、二氧化氮（NO₂）等（电化学技术）。
氧气（O₂）：检测浓度范围 0-25% Vol（电化学技术）。
性能参数：
响应时间（T90）：易燃气体＜25 秒，有毒气体＜65 秒，氧气＜30 秒。
精度：±1.5% LEL（易燃气体），±20% 或特定值（有毒气体）。
2. 输出与通信
模拟输出：4-20mA 电流信号（可配置为源极或漏极模式），故障时输出＜1mA，抑制模式输出 2mA 或 4mA（氧气版本为 17.4mA）。
继电器：3 个可编程继电器（默认 A1、A2、故障），支持常开 / 常闭切换，触点容量 5A@250VAC。
可选 Modbus RTU：通过 RS485 通信，支持 9600/19200 波特率，可传输气体浓度、报警状态等数据。
3. 操作与配置
用户界面：LCD 显示屏，显示气体浓度、报警状态、故障代码等，通过磁棒激活按键进行操作。
菜单功能：支持校准、参数配置（量程、报警阈值、继电器动作等）、密码保护（默认 0000）。
校准：需使用校准帽（S3KCAL），支持零点和量程校准，建议每 6 个月进行一次。
安装与接线
1. 安装要求
环境条件：工作温度 -40°C 至 +75°C，湿度 10-99% RH（非冷凝），防护等级 IP66。
安装位置：根据气体特性选择（如 lighter-than-air 气体需配收集锥），传感器烧结面需朝下以确保 IPX6 防护。
防爆要求：电缆入口需安装密封接头，距离探测器≤18 英寸（45cm），接地需单点连接以避免环路。
2. 接线规格
电源：12-32VDC（UL 版本）或 16-32VDC（ATEX/IECEx 版本），功耗≤5.5W。
电缆选型：建议使用屏蔽双绞线，截面积 0.5-2.5mm²（20-13 AWG），Modbus 最大传输距离 1000 米。

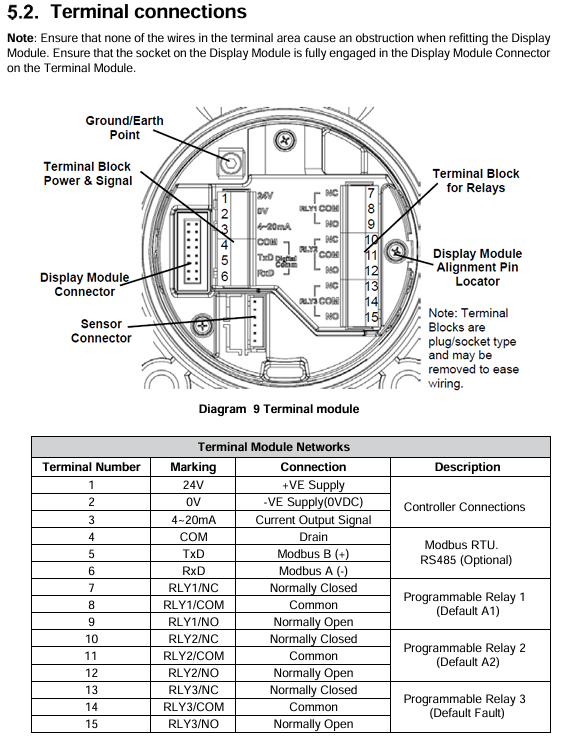

端子定义：包含电源、4-20mA 信号、继电器、Modbus（可选）接口，具体接线需参考端子表。
校准与维护
1. 校准流程
零点校准：在洁净空气中进行，或使用零气（如压缩空气）。
量程校准：通入 50% 满量程的标准气体，待稳定后确认校准值。
特殊要求：硫化氢传感器需用压缩空气调零，避免湿度影响；红外传感器需同时完成零点和量程校准。
2. 日常维护
传感器更换：需断电操作，更换后需重新校准，传感器寿命通常为 2-5 年（依类型而定）。
故障处理：通过故障代码（如 F02 表示传感器故障、F03 表示零点漂移）排查，常见问题包括接线错误、电源故障、传感器老化等。
定期检查：建议每 6 个月进行功能测试（Bump Test），确保传感器响应正常
防爆认证
ATEX/UKEX：
认证编号：UL 21 ATEX 2619X（发射器）、UL 21 ATEX 2620X（传感器头）
防护等级：II 2 GD Ex db IIC T6 Gb（-40°C 至 +65°C）、Ex tb IIIC T85°C Db（-40°C 至 +65°C）
附加要求：需确保静电接地，避免摩擦产生火花。
IECEx：
认证编号：IECEx UL 21.0105X（发射器）、IECEx UL 21.0106X（传感器头）
防护等级：Ex db IIC T6 Gb（-40°C 至 +65°C）、Ex tb IIIC T85°C Db（-40°C 至 +65°C）。
UL/cUL：
认证编号：E480011
适用区域：Class I, Division 1/2（Groups B、C、D）、Class II, Division 1/2（Groups E、F、G）
温度范围：-40°C 至 +65°C。
性能与安全认证
欧洲标准：
EN 60079-29-1（易燃气体性能）、EN 45544（有毒气体）、EN 50104（氧气）。
其他认证：
船级社认证（DNV、ABS、CCS 等）、CE 标志（符合 EN 50270 电磁兼容标准）。
