Honeywell Sensepoint XCD RFD远程易燃气体探测器
时间: 2025-08-06浏览次数：
Honeywell Sensepoint XCD RFD远程易燃气体探测器
Honeywell Sensepoint XCD RFD远程易燃气体探测器
产品概述
Sensepoint XCD RFD 是一款适用于危险区域（Class I, Division 1, Groups B、C、D）的远程易燃气体探测器，支持传感器远程安装（最远 30 米），通过催化燃烧技术检测易燃气体，提供 4-20mA 模拟输出和 3 个可编程继电器，可选 Modbus 通信功能，具备非侵入式操作（磁棒激活）和防爆认证，主要应用于工业场景中易燃气体的安全监控。
核心功能与技术特性
1. 检测能力
适用气体：甲烷、丙烷、氢气、乙烯等易燃气体（催化燃烧技术）。
传感器类型：
705 标准 LEL 传感器：工作温度 -55°C 至 +80°C，UL 和 CSA 认证。
705 HT 高温 LEL 传感器：工作温度 -40°C 至 +150°C，仅 UL 认证。
性能参数：
检测范围：0-100% LEL，分辨率 1% LEL。
响应时间（T90）：<25 秒。
精度：±1.5% LEL。
2. 输出与通信
模拟输出：4-20mA 电流信号（可配置为源极或漏极模式），故障时输出 <1mA，抑制模式输出 2mA 或 4mA。
继电器：3 个可编程继电器（默认 A1、A2、故障），支持常开 / 常闭切换，触点容量 5A@250VAC。
可选 Modbus RTU：通过 RS485 通信，支持 9600/19200 波特率，可传输气体浓度、报警状态等数据，从机地址 1-247 可配置。
3. 操作与配置

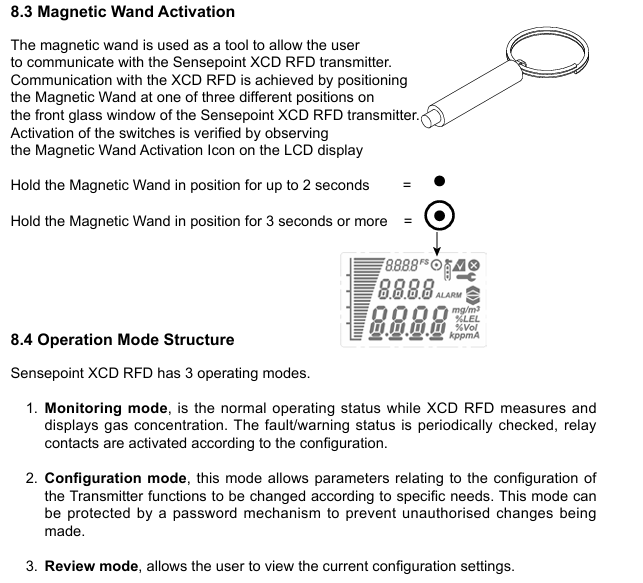

用户界面：LCD 显示屏，显示气体浓度、报警状态、故障代码等，通过磁棒激活按键进行操作。

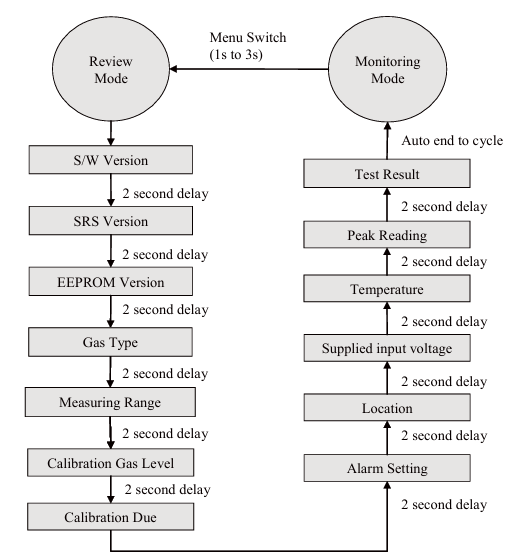

菜单功能：支持校准、参数配置（量程、报警阈值、继电器动作等）、密码保护（默认 0000）。
校准：需使用校准流量 housing，零点校准用洁净空气，量程校准用 50% LEL 标准气体，建议每 6 个月一次。
安装与接线
1. 安装要求
环境条件：工作温度 -40°C 至 +65°C（变送器），湿度 10-99% RH（非冷凝），防护等级 IP66。
传感器安装：远程安装需使用接线盒（如 2430-0021），线缆长度≤30 米，传感器烧结面朝下以确保 IPX6 防护。
防爆要求：电缆入口需安装密封接头，距离探测器≤18 英寸（45cm），接地需单点连接以避免环路。
2. 接线规格
电源：16-32VDC（标称 24VDC），功耗≤5W。
电缆选型：建议使用屏蔽双绞线，截面积 0.5-2.5mm²（20-13 AWG），远程传感器线缆需符合 AWM2464 标准。
端子定义：包含电源、4-20mA 信号、继电器、Modbus（可选）及传感器接口，具体接线需参考端子表。
校准与维护
1. 校准流程
零点校准：在洁净空气中进行，或使用零气（如压缩空气）。
量程校准：通入 50% LEL 的标准气体，待稳定后确认校准值。
交叉校准：若使用非目标气体校准，需参考星 rating 表调整（如用甲烷校准乙烯需设置 62% LEL 量程）。
2. 日常维护
传感器更换：需断电操作，更换后需重新校准，传感器寿命通常为 36 个月（受环境中硅酮、硫化物等毒物影响）。
故障处理：通过故障代码（如 F02 表示传感器故障、F03 表示零点漂移）排查，常见问题包括接线错误、电源故障、传感器
