Honeywell Sensepoint XRL 固定式气体探测器

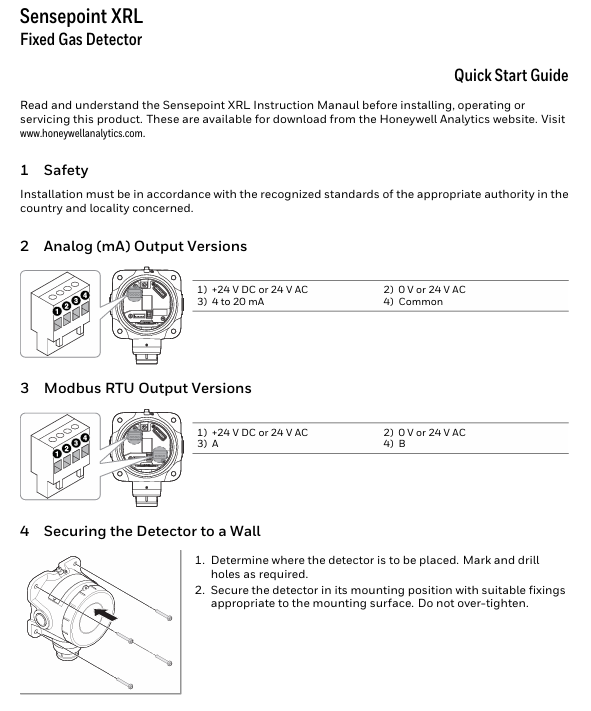

安全与安装基础

安全要求：安装必须符合当地及国家相关权威标准，操作前需阅读完整的《Sensepoint XRL 使用手册》（可从霍尼韦尔官网下载）。

产品版本：

模拟（mA）输出版本：端子定义为 + 24V DC/AC、0V/24V AC、4-20mA、公共端。

Modbus RTU 输出版本：端子定义为 + 24V DC/AC、0V/24V AC、A（数据 +）、B（数据 -）。

安装步骤

固定探测器：确定安装位置后钻孔，用合适的固定件将探测器固定在墙面，避免过度拧紧。

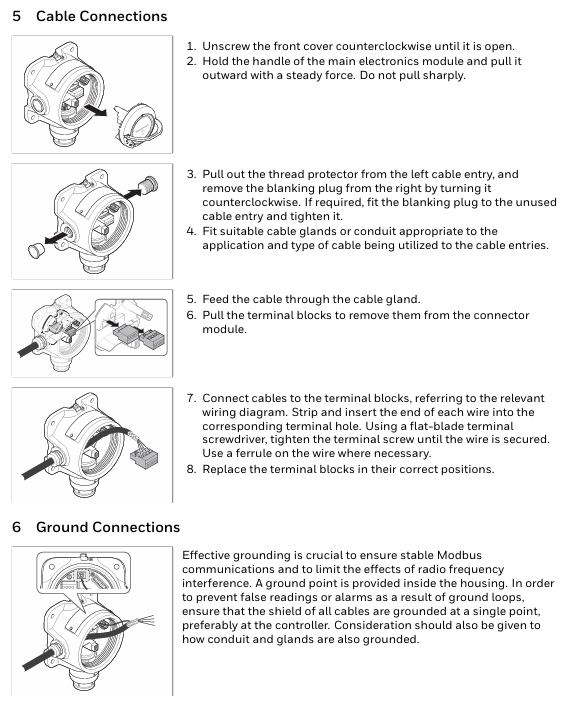

电缆连接：

逆时针拧开前盖，平稳拉出主电子模块。

移除电缆入口的螺纹保护套和封堵件，为使用的入口安装电缆 gland 或导管。

将电缆穿过 gland，取下端子块并按接线图连接导线（导线规格为 0.2-2.5mm²，建议使用冷压端子），再装回端子块。

接地连接：

内部接地端子用于稳定 Modbus 通信和抗射频干扰，电缆屏蔽层需单端接地（优选在控制器端）。

外部安全接地端子需连接至电气安全地，避免接地环路。

完成安装：紧固电缆 gland 的密封螺母，装回主电子模块和前盖，拧紧 grub 螺丝锁定。

状态指示与蓝牙连接

状态指示灯含义：

正常：每 20 秒闪烁绿色（可设置为常亮或关闭）。

报警：红色快速闪烁（气体浓度超报警阈值）。

故障：黄色快速闪烁（探测器故障）。

蓝牙配对中：蓝色闪烁。

蓝牙已连接：蓝色常亮。

蓝牙连接步骤：

从 Google Play 商店下载 Sensepoint 应用并安装，注册账号登录。

扫描探测器包装盒内的 QR 码或输入激活码关联设备。

在应用首页点击 “DETECTORS” 扫描可用设备，选择状态灯闪烁蓝色的探测器，点击 “Confirm Detector” 完成配对。

技术规格

物理参数：尺寸 118mm×159mm×93mm（4.4×6.2×3.6 英寸），重量 1400g（3.1 磅）。

电源与功耗：

标称电压：24V DC 或 24V AC（50/60Hz），浪涌电流＜850mA。

功耗：mA 版本（有毒气体＜1.5W，易燃气体＜2.6W）；Modbus 版本（有毒气体＜1.0W，易燃气体＜2.0W）。

输出：模拟输出为 0-22mA（可配置为 sink 或 source 模式）；数字输出为 Modbus RTU。

环境参数：

工作温度：-40°C 至 65°C（-40°F 至 140°F），存储温度：0°C 至 30°C（32°F 至 86°F）。

湿度：0-99% RH（非冷凝），易燃催化版本需在 10-90% RH 范围内。

防护等级：IP66、NEMA 4X。

电缆入口：ATEX/IECEx 版本为 M20，cULus 版本为 ¾ NPT。

认证信息

ATEX（DEMKO 17 ATEX 1872X）：II 2 GD，Ex db IIC T6 Gb，Ex tb IIIC T85°C Db，工作温度 - 40 至 + 65°C。

IECEx（IECEx UL 17.0038X）：Ex db IIC T6 Gb，Ex tb IIIC T85°C Db，工作温度 - 40 至 65°C。
