Honeywell XNX Universal Transmitter安装和配置方式
时间: 2025-08-06浏览次数：
Honeywell XNX Universal Transmitter安装和配置方式
Honeywell XNX Universal Transmitter安装和配置方式
产品概述
XNX Universal Transmitter 是霍尼韦尔推出的一款全面的气体检测系统，适用于危险场所，可结合催化珠、电化学（EC）或红外（IR）等多种传感器技术，检测有毒气体、易燃气体和氧气缺乏等气体危害。其支持多种通信协议，具备灵活的安装和配置方式，旨在为工业场景提供可靠的气体监测解决方案。
核心功能与技术特性
1. 传感器兼容性
支持催化珠传感器（用于检测易燃气体）、电化学传感器（用于检测低浓度有毒气体）、红外传感器（用于检测红外光谱范围内的气体）。
适配多种具体传感器，如 MPD（多用途探测器）、705 系列、Sensepoint 系列、Searchpoint Optima Plus、Searchline Excel 等。
2. 通信功能
标准通信：4-20mA 电流环带 HART 数字通信，可配置为 Sink、Source（3 线制）或 Isolated（4 线制）电气接口。
可选通信接口：继电器（3 个 Form C 触点，用于报警和故障指示）、Modbus（支持 RTU 协议，通过 RS-485 物理层通信）、Foundation Fieldbus（数字通信系统，支持多设备连接）。
3. 操作与配置
用户界面：配备自定义背光 LCD 显示屏，通过磁性 wand 进行非侵入式操作，支持 8 种语言（英语、西班牙语、德语、意大利语、葡萄牙语、法语、俄语、中文）。
菜单功能：包括配置（语言、日期时间、传感器类型、气体选择等）、测试（抑制、强制 mA 输出、继电器测试等）、信息查看（报警 / 故障状态、 transmitter 数据等）、校准等菜单。
安全设置：支持两级密码保护（Level 1 用于日常维护，Level 2 用于技术人员和密码管理），需重置出厂默认密码以防止未授权访问。
4. 校准与维护
校准类型：包括零点校准、量程校准、功能气体测试（碰撞测试）、mA 输出校准等。

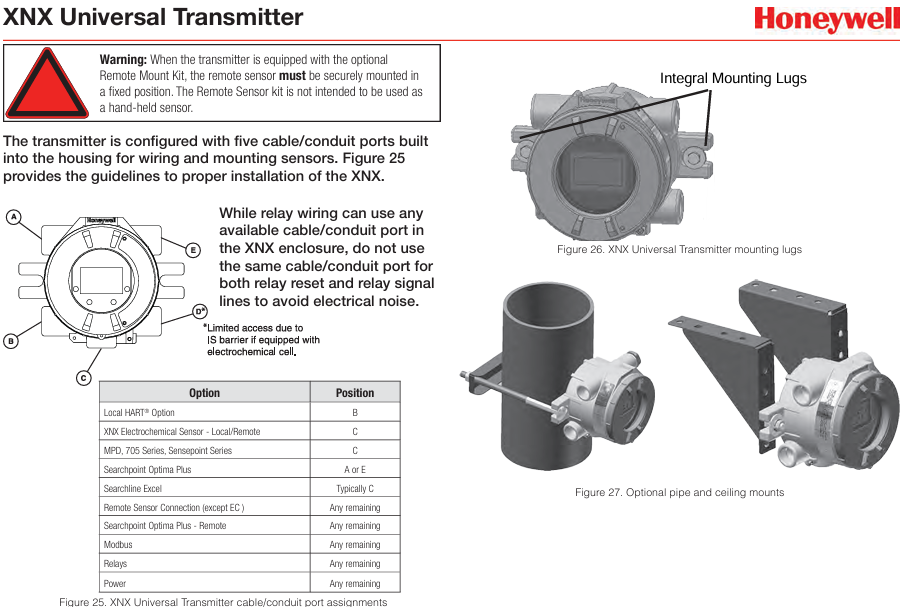

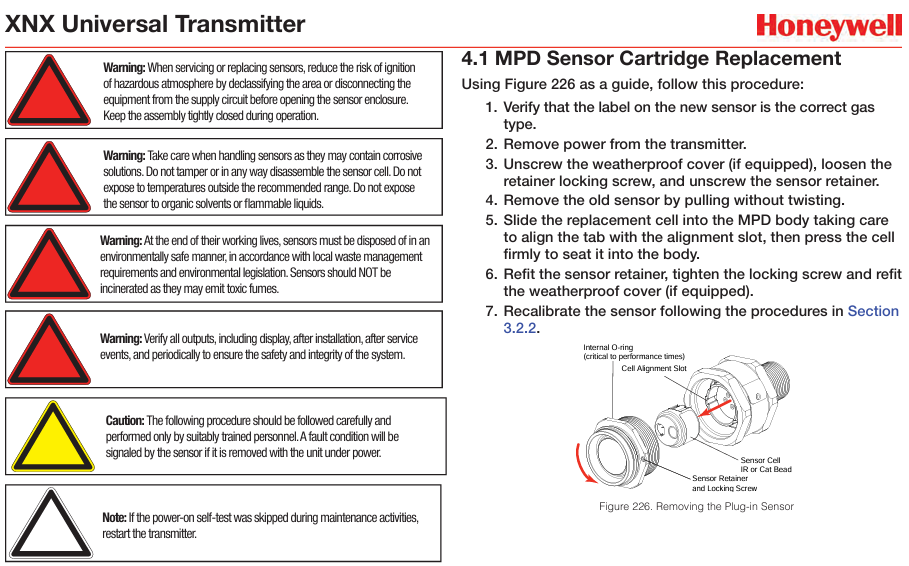

传感器更换：详细说明了 MPD 传感器 cartridge 和 XNX EC 传感器 cartridge 的更换步骤，更换后需重新校准。
维护注意事项：处理传感器时需注意防腐蚀、避免高温和有机溶剂等，传感器报废需符合环保要求。
规格参数
1. 电气规格
工作电压：EC/mV 型为 16-32VDC（标称 24VDC），IR 型为 18-32VDC（标称 24VDC）。
功耗：根据配置不同有所差异，如 XNX EC 最大 6.2W，XNX IR（Excel）最大 13.2W。
输出负载：4-20mA 输出总负载电阻需低于 500Ω，最小 200Ω。
2. 环境规格
工作温度：-40°C 至 + 65°C（-40°F 至 + 149°F）。
湿度：0 至 99% RH（非冷凝）。
IP 等级：IP66。
3. 物理规格
外壳材质：LM25 铝合金（可选 316 不锈钢涂装）。
尺寸：159 x 197 x 113.8 mm（6.138 x 7.75 x 4.48 英寸）。
重量：铝合金约 2.27kg（5lb），不锈钢约 5kg（11lb）。
警告与故障
警告信息：包括电源故障、温度异常、校准需求等，详细说明了每种警告的适用传感器、特性及解决措施。
故障信息：涵盖传感器故障、通信故障、内部故障等，每种故障均有对应的故障代码、特性、事件历史数据及解决方法。
信息消息：记录如强制继电器模式启动、校准成功等操作和状态信息。
认证与 warranty
认证：通过 UL、CSA、FM、ATEX、IECEx 等多项认证，适用于不同危险区域。
保修：XNX Universal Transmitter（不含耗材）保修 36 个月，XNX 电化学传感器保修 12 个月（自调试或发货起，以先到者为准），多用途探测器保修 18 个月（自发货起）。
附录信息
HART 协议：介绍了 HART 接口的通信模式（点对点、多站）、接线方式、设备描述符文件及操作菜单等。
Modbus 协议：说明了 Modbus 接口的通信参数、寄存器定义及使用示例。
控制图纸：提供了不同认证版本（UL/INMETRO、UL/CSA/FM 等）的接线和安装图纸。
