Woodward 505 汽轮机数字控制器
时间: 2025-08-05浏览次数：
Woodward 505 汽轮机数字控制器
Woodward 505 汽轮机数字控制器
概述
本手册为 Woodward 505 汽轮机数字控制器的第二卷，主要涵盖服务工具、外围设备、应用笔记、操作员界面、服务菜单程序、PID 设置理解、硬件 / 操作系统故障及多个附录内容，旨在帮助用户了解控制器的应用、配置、操作及故障处理等。
服务工具
Control Assistant（CA）：主要服务工具，可上传和下载可调参数、实时趋势显示任何 I/O 信号或控制参数、通过查看系统软件变量排查系统问题、分析从控制器收集的任何数据日志文件。
Servlink-to-OPC-Server（SOS）：与 Control Assistant 集成，在 PC 上作为服务运行，将 505 的 Woodward 专有 Servlink 数据转换为 OPC 数据，Control Assistant 工具将作为客户端连接到 SOS 服务器，客户若想从 505 链接到 OPC 数据也需连接到 SOS。
AppManager（AppMan）：用于向控制器传输文件和从控制器下载文件，可设置控制器以太网端口 IP 地址和用于网络时间协议同步的 SNTP 时间同步 IP 地址，还能安装软件服务包程序、启动 / 停止控制程序或 GUI 程序。
外围设备
DSLC-2（发电机同步器和负载控制）：与 505 控制器连接，可用于发电机精确检测三相 RMS 发电机输出功率并执行发电机断路器同步，还可配置发电机负载分配、无功或功率因数控制、过程控制和基本负载控制等功能。
VariStroke II（电液执行器）：线性电液执行器，旨在为蒸汽轮机控制阀或阀架提供线性驱动力，可与 505 控制器直接联网，减少系统复杂性和布线要求。
MFR300（多功能继电器）：多功能发电机保护继电器，用于检测和保护小型发电机，将所有发电机保护功能集成到一个通用设备中，降低整体系统安装复杂性和成本。
LS-5（保护 / 断路器控制继电器）：集成了发电机断路器同步、功率检测和保护功能，旨在与 505 等原动机控制器结合使用，实现精确的发电机控制并提供所需的发电机保护。
Servo Position Controller（SPC）：可用于将 505 数字控制器与现有阀门操作器或 Woodward 执行器连接，适用于动作集成或与 505 直接不兼容的情况。
Real Power Sensor（有功功率传感器）：用于检测发电机产生的有功功率或通过联络线流动的有功功率，Woodward 制造两种类型的有功功率传感器，一种仅能检测一个方向的功率流，另一种可检测总线到总线联络线的功率流。
Engine Generator Control Package/Load Sharing（EGCP-3 LS）：基于微处理器的发电机负载控制，适用于配备 Woodward 速度控制器和自动电压调节器的三相交流发电机，集成了同步器、负载控制、死总线闭合系统、无功 / 功率因数控制、过程控制、功率和能量计量以及保护继电器等功能。
应用笔记
概述：介绍了 505 数字控制器的能力及在系统中的应用，通过示意性展示典型蒸汽轮机应用并解释其功能，为应用程序员配置 505 提供帮助，还说明了如何将未展示的控制参数或组合应用到系统中。
示例应用：包含多种示例应用，如泵或压缩机 discharge 压力控制与汽轮机入口压力限制、入口压力控制与自动同步及发电机功率限制等，每种示例都有相应的配置说明和启动及运行模式说明。
操作员界面
图形显示和按键输入：控制器的服务面板由硬键命令按钮、软键命令按钮和图形用户界面屏幕组成，系统操作员通过服务面板与 505 系统通信。

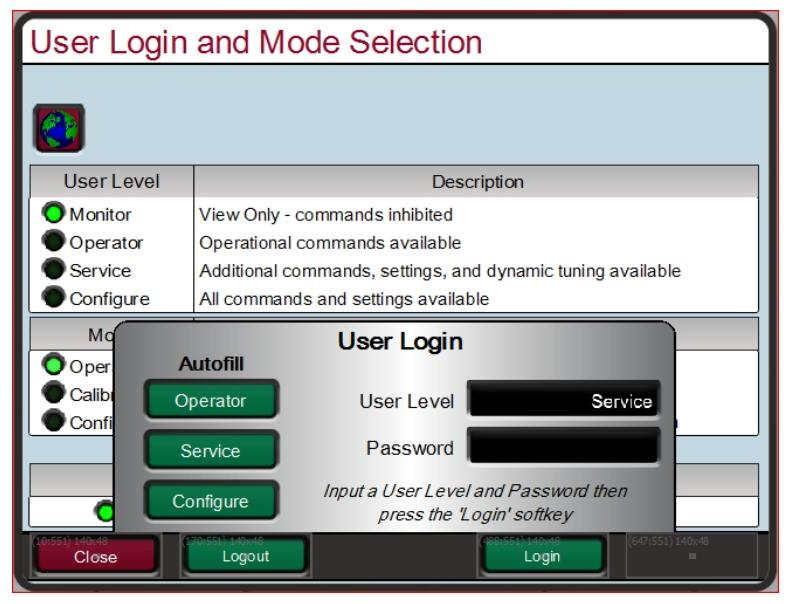

服务面板模式和用户级别：505 服务面板有多种模式（操作、校准、配置）和用户级别（监控、操作员、服务、配置），不同用户级别决定了可访问和调整的参数及可执行的操作，调整值时需遵循特定规则。
服务菜单程序
概述：505 控制器的服务菜单格式易于遵循，可用于自定义控制器以更适应特定应用，服务菜单中的参数调整可能影响系统性能，需谨慎操作。
服务菜单使用：只要控制器通电，任何用户级别都可访问 505 的服务菜单，汽轮机无需停机，更改这些参数的权限限于服务用户级别及以上，需输入相应密码保护，登录服务用户级别
