Woodward CPC-II 电流 - 压力转换器
应用场景
CPC-II（第二代电流 - 压力转换器）是一种电液压力调节阀门控制装置，设计用于单作用蒸汽轮机阀门伺服机构的定位。其极高的精度和分辨率使其非常适合蒸汽轮机阀门控制以及相关的汽轮机转速和负载控制。
CPC 接收 4-20mA 的压力需求信号，并精确控制油压，以精确地定位单作用蒸汽轮机调速阀。精确稳定的蒸汽阀门控制直接关系到改善蒸汽轮机的转速和负载控制，并减少系统机械磨损。
CPC 的冗余特性使其非常适合关键的蒸汽轮机应用，在这些应用中，汽轮机的运行时间和可用性至关重要。它可配置为接受来自一个或两个（冗余）控制器的冗余压力需求输入，并对输入进行表决跟踪。或者，CPC 可配置为接受来自其内部油压传感器和外部（冗余）油压传感器的信号，并使用表决后的健康信号。
其坚固的设计（坚固的执行器、耐腐蚀材料、单个移动旋转阀和自清洁端口设计）使其非常适合可能存在脏油或受污染油的挑战性应用。

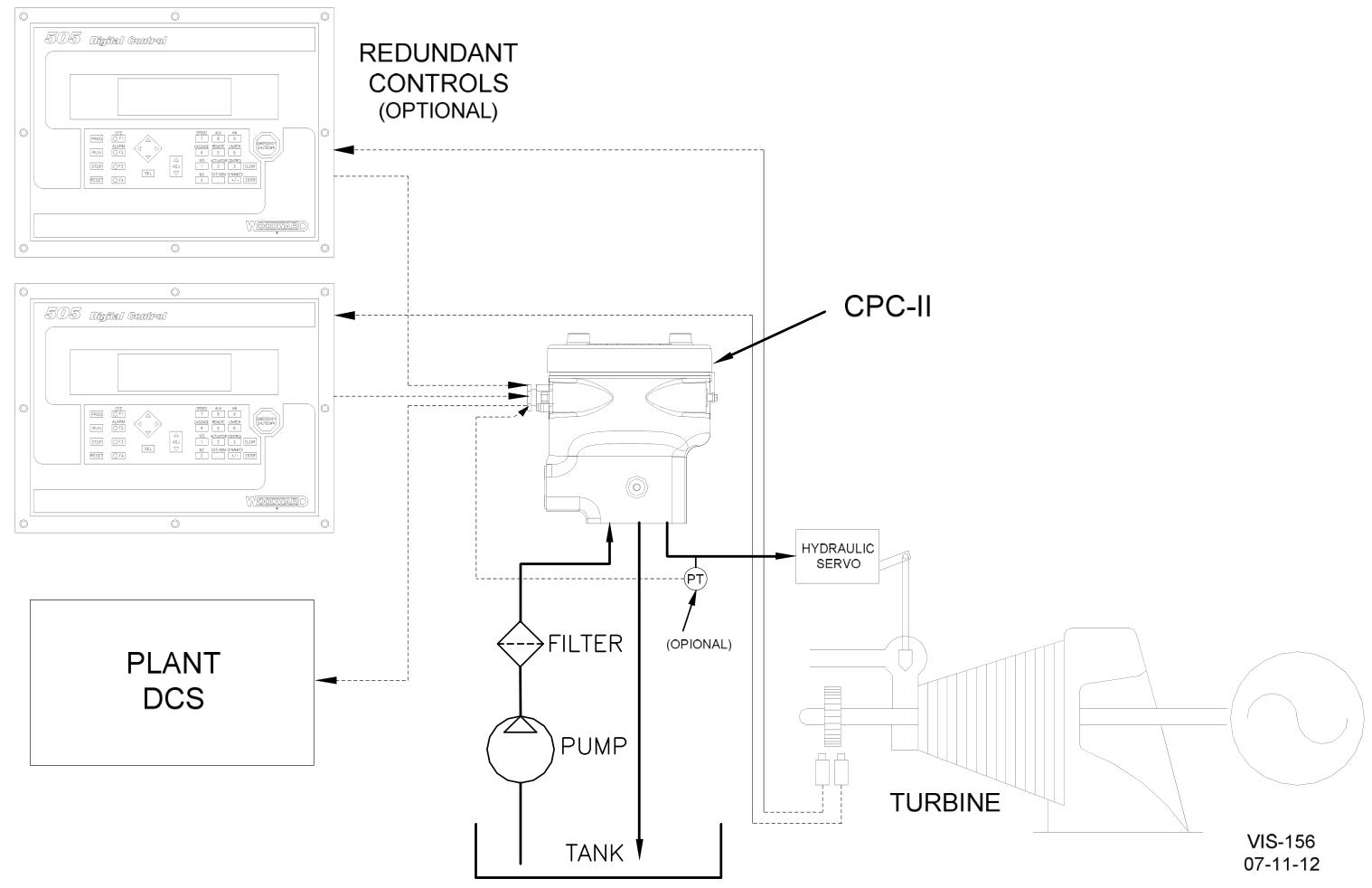

可选地，两个控制器可以以冗余主 / 从方式连接到单个 CPC，以允许汽轮机在任一汽轮机控制失败或需要在线更改时继续运行。为了用于需要完全冗余的应用，可选地可以以双重冗余方式应用两个 CPC，从而简化整个系统和控制布线。
产品描述

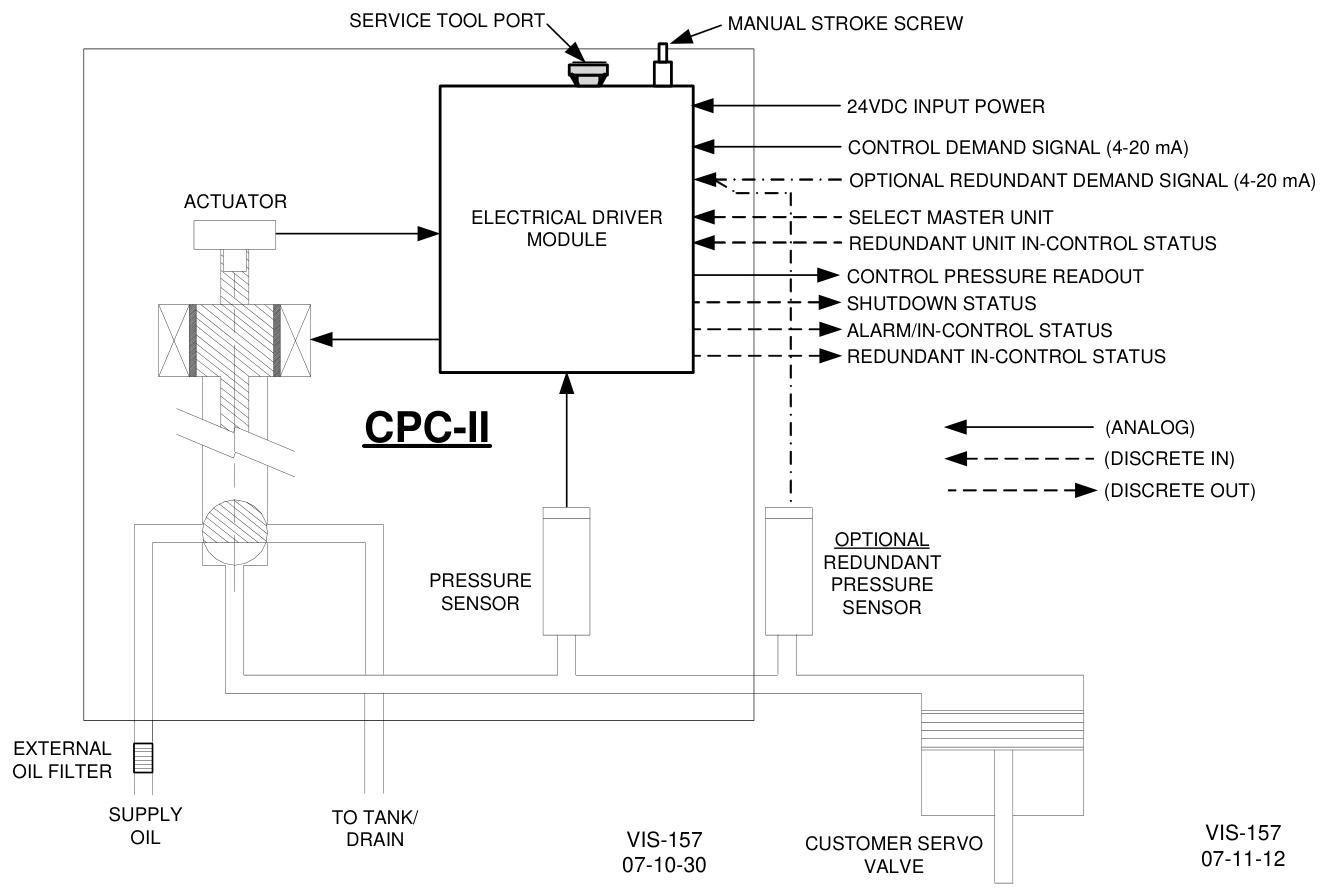

CPC 是一种电液压力调节阀门控制装置，它利用一个非常精确的内部压力传感器和 PID 控制器来精确控制蒸汽轮机阀门。CPC 由阀门执行器组件、压力传感器和电子驱动模块组成。该装置的驱动模块接受一个（或两个）4-20mA 的压力设定点，并将这些设定点与检测到的油压进行比较，以精确控制汽轮机阀门油压。
CPC 通过将供给油输送到其控制油输出端口（汽轮机阀门控制油）或返回到系统供给油箱来控制油压。该转换器的特殊 PID 架构使其能够在正常条件下实现非常稳定的压力控制，并在系统或工厂瞬态期间以毫秒级响应速度响应所需的阀门阶跃变化。作为保护汽轮机的一种手段，内部阀门复位弹簧在任何内部装置故障（输入电源故障、压力传感器故障、处理器故障等）时，迫使 CPC 进入故障安全位置（将油口通向排放口），并安全关闭汽轮机控制阀门。
主要特点
耐油污染、精确的流体压力控制、稳定且线性的阀门控制、包含阀门线性化表、用于关键应用的冗余输入 / 传感器、接受来自冗余控制器的信号、冗余（双）CPC（主 / 从）功能、标准安装和液压连接、自清洁阀门算法、状态和健康指示、控制压力读数、带趋势分析的软件服务工具、通过北美危险场所认证、符合适用的欧盟指令、通过 IECEx 认证可用于爆炸性环境、认证可用于 EAC-CU 范围内。
手动冲程功能允许用户通过内部的手动冲程螺钉在装置本地手动调节 CPC 输出压力（汽轮机阀门位置）。这种本地手动冲程功能设计有内置的安全逻辑，以防止用户在正常操作期间无意中使用此功能。也可通过 CPC 的基于计算机的 PCI 工具远程或本地实现手动冲程功能。
由于单级和分级进口蒸汽阀门的流量在其整个流量范围内往往是非线性的，汽轮机控制通常会被减谐以补偿在整个范围内的不稳定或迟缓的控制点。为了实现汽轮机控制的优化，CPC 包含一个 11 点线性化表，允许汽轮机原始设备制造商或用户通过数字线性化控制与阀门流量关系来补偿不良的阀门线性化。
由于许多汽轮机用户利用冗余压力转换器来提高系统可靠性，并且这类应用容易在从设备中出现淤积问题，因此一种特殊的 “Silt Buster”（专利申请中）程序也可配置为定期清除内部淤积物。
规格参数
性能
精度：<±0.2% 满量程
重复性：0.1% 满量程
温度漂移：<±0.01% 满量程 /°C
压力稳定性：<±2% 设定点
故障安全操作：在断电或检测到故障时，内部复位弹簧迫使控制端口油流向排放端口
配置：基于计算机的服务工具（RS-232 通信端口）
物理参数

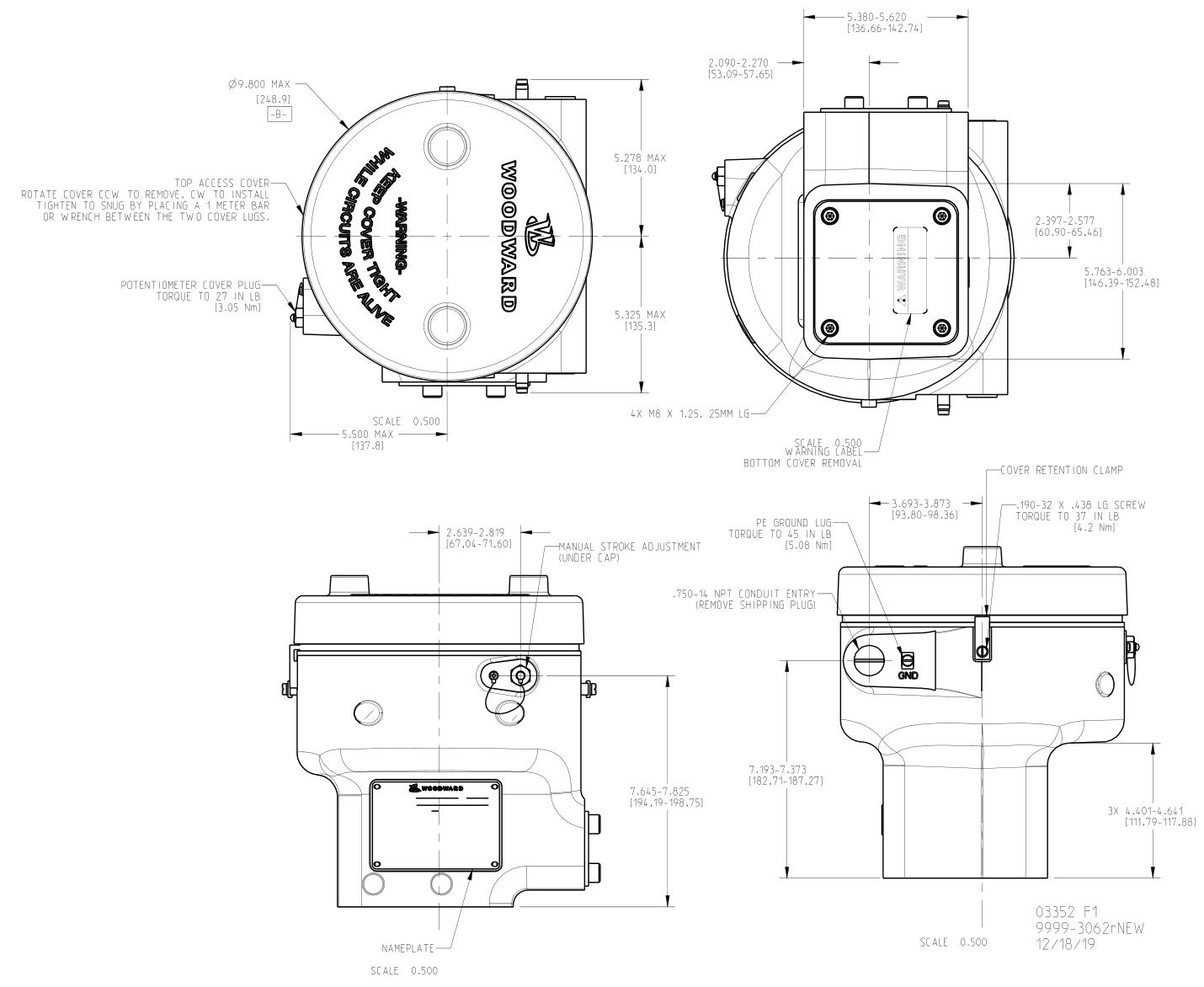

尺寸：参见外形图，高度 × 宽度 × 深度约为（290×270×270）mm
重量：约 25kg
