Woodward SPM-D11 系列负载分担同步器

应用场景

SPM-D11 是一款基于微处理器的同步器，适用于配备伍德沃德或其他兼容速度控制器和自动电压调节器的单相或三相交流发电机。它通过模拟或离散输出偏置信号实现自动频率、相位和电压匹配，结合了一个断路器的同步、负载和功率因数控制或同步负载分担以及发电机保护功能。

主要功能与特点

同步功能

具备相位匹配或滑差频率同步以及电压匹配功能。

对发电机和母线进行两相检测。

有可选择的运行模式，如 SPM-A（运行、检查、允许和关闭）。

可进行同步检查、同步时间监控。

负载 / 无功分担

可进行电网并联运行、有功功率控制、真有效值功率计算，发电机有功功率设定值可通过参数（2 个值）或 0/4 至 20mA 设定。

支持软卸载、功率因数控制，功率因数设定值通过参数设定。

有功率限制值及继电器输出。

隔离运行

可进行频率控制、电压控制。

死总线运行

可根据需求闭合断路器。

保护功能

对发电机进行单相电流互感器检测、两相电压检测。

具备发电机过压 / 欠压、过频 / 欠频、反向 / 降低功率（32R/F）、过载保护功能。

控制输出

LSXR 封装的电压和速度模拟偏置输出可针对所有电平自由配置（±1V、±3V、0 至 5V、0.5 至 4.5V、±10V、±5V、0 至 20mA、±20mA 等多种配置）。

速度偏置输出可配置为 500Hz PWM 输出和可调电压电平。

两个升 / 降输出可配置为速度或电压输出。

操作特性

两行液晶显示屏用于操作和报警指示，有同步示波器功能，可指示控制活动和断路器状态。

具备多级密码参数保护功能，可直接或通过 PC 进行配置，语言可在英语或德语之间调整。

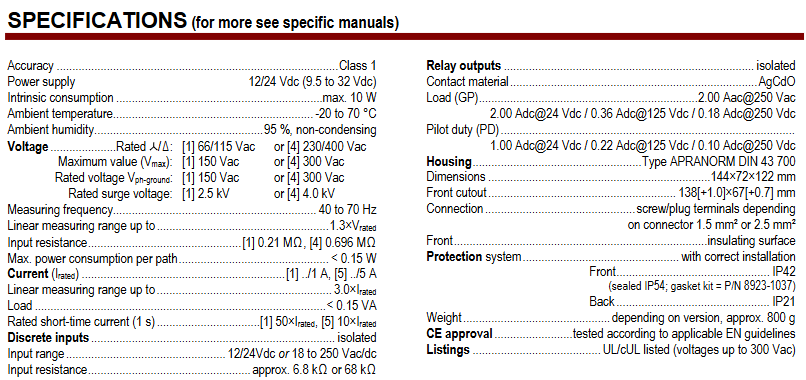

规格参数

环境条件

环境温度：-20 至 70°C。

环境湿度：95%，非冷凝。

电气参数

额定 /Δ 电压：[1] 66/115 Vac 或 [4] 230/400 Vac；最大值（V max）：[1] 150 Vac 或 [4] 300 Vac；额定相地电压：[1] 150 Vac 或 [4] 300 Vac；额定浪涌电压：[1] 2.5 kV 或 [4] 4.0 kV。

测量频率：40 至 70Hz；线性测量范围高达 1.3× 额定电压；输入电阻：[1] 0.21 MΩ，[4] 0.696 MΩ；每条路径的最大功耗：<0.15W。

额定电流（I rated）：[1] ../1 A，[5] ../5 A；线性测量范围高达 3.0× 额定电流；负载：<0.15 VA；额定短时电流（1s）：[1] 50×I rated，[5] 10×I rated，具备隔离功能。

输入范围：12/24Vdc 或 18 至 250 Vac/dc；输入电阻：约 6.8 kΩ 或 68 kΩ。

继电器输出

具备隔离功能，触点材料为 AgCdO。

负载（GP）：2.00 Aac@250 Vac、2.00 Adc@24 Vdc、0.36 Adc@125 Vdc、0.18 Adc@250 Vdc。

引导负载（PD）：1.00 Adc@24 Vdc、0.22 Adc@125 Vdc、0.10 Adc@25
