Woodward SPM-D10 系列单断路器同步器

应用场景

SPM-D10 是一款基于微处理器的同步器，适用于配备伍德沃德或其他兼容速度控制器和自动电压调节器的三相交流发电机。它通过模拟或离散输出偏置信号实现自动频率、相位和电压匹配，其中型号 8440-1668 SPM-D1040B/XN 可直接替代 SPM-A 同步器。

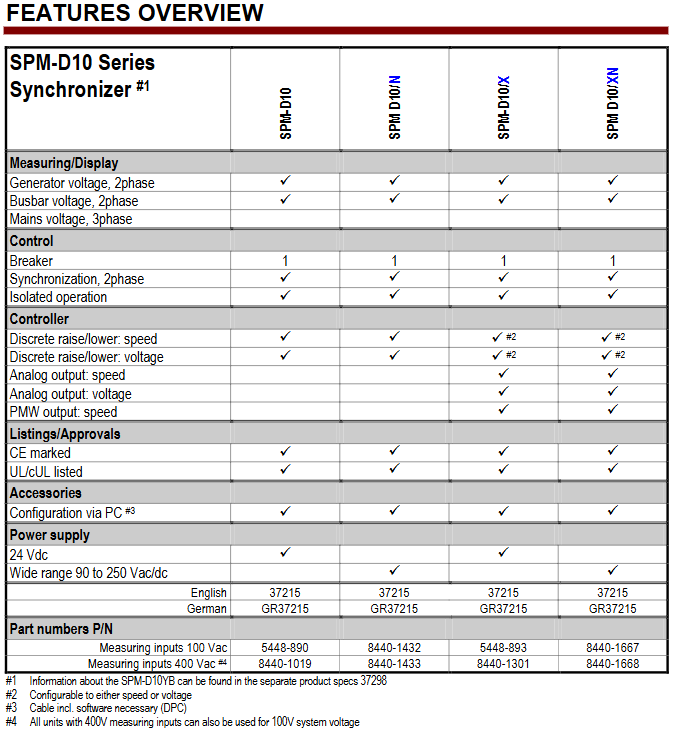

主要功能与特点

同步功能

具备相位匹配或滑差频率同步以及电压匹配功能。

对发电机和母线进行两相检测。

有可选择的运行模式，如 SPM-A（运行、检查、允许和关闭）。

可进行同步检查、同步时间监控。

隔离运行：可进行频率控制、电压控制。

死总线运行：可根据需求闭合断路器。

控制输出

标准配置：有用于速度的离散升 / 降输出、用于电压的离散升 / 降输出。

X 和 XN 封装：电压和速度模拟偏置输出可针对所有电平自由配置（±1V、±3V、0 至 5V、0.5 至 4.5V、±10V、±5V、0 至 20mA、±20mA 等多种配置）；速度偏置输出可配置为 500Hz PWM 输出和可调电压电平；两个升 / 降输出可配置为速度或电压输出。

操作特性

两行液晶显示屏用于操作和报警指示，有同步示波器功能，可指示控制活动和断路器状态。

具备多级密码参数保护功能，可直接或通过 PC 进行配置，语言可在英语或德语之间调整。

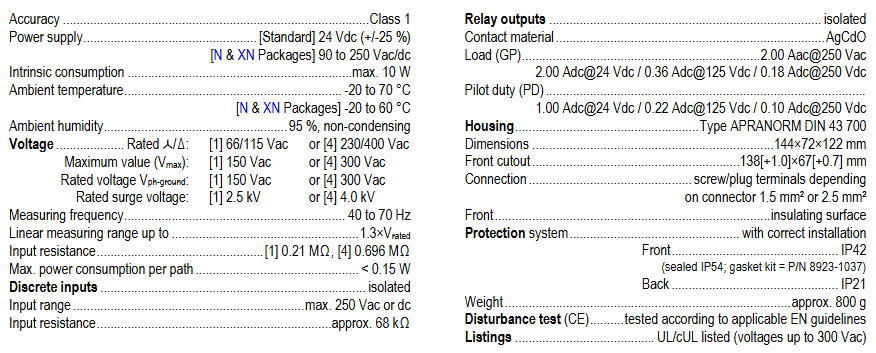

规格参数

精度：1 级。

电源

标准：24 Vdc（±25%）。

N 和 XN 封装：90 至 250 Vac/dc。

固有功耗：最大 10W。

环境条件

环境温度：-20 至 70°C；N 和 XN 封装为 - 20 至 60°C。

环境湿度：95%，非冷凝。

电压参数

额定 /Δ 电压：[1] 66/115 Vac 或 [4] 230/400 Vac；最大值（V max）：[1] 150 Vac 或 [4] 300 Vac；额定相地电压：[1] 150 Vac 或 [4] 300 Vac；额定浪涌电压：[1] 2.5 kV 或 [4] 4.0 kV。

测量频率：40 至 70Hz；线性测量范围高达 1.3× 额定电压；输入电阻：[1] 0.21 MΩ，[4] 0.696 MΩ；每条路径的最大功耗：<0.15W。

离散输入：具备隔离功能，输入范围最大 250 Vac 或 dc，输入电阻约 68 kΩ。

继电器输出

具备隔离功能，触点材料为 AgCdO。

负载（GP）：2.00 Aac@250 Vac、2.00 Adc@24 Vdc、0.36 Adc@125 Vdc、0.18 Adc@250 Vdc。

引导负载（PD）：1.00 Adc@24 Vdc、0.22 Adc@125 Vdc、0.10 Adc@250 Vdc。

外壳及连接

外壳类型：APRANORM DIN 43700。

尺寸：144×72×122 mm；前面板切口：138 [+1.0]×67 [+0.7] mm。

连接：根据连接器不同为螺丝 / 插头端子，1.5 mm² 或 2.5 mm²。
