Woodward TG-13 和 TG-17 调速器
时间: 2025-08-05浏览次数：
Woodward TG-13 和 TG-17 调速器
Woodward TG-13 和 TG-17 调速器
概述
简介：本手册（04042C）提供了 Woodward TG-13 和 TG-17 调速器的总体说明、安装、操作、调整、运行原理、故障处理及更换备件等信息。
描述
TG-13 和 TG-17 是机械液压有差式调速器，用于控制无需同步（等速）运行的汽轮机。
调速器输出轴最大旋转角度为 40°，从空载到满载推荐的转角行程为调速器全行程的 2/3。
TG-13 最大工作能力为 12.2 英尺磅，TG-17 为 17.5 英尺磅（在调速器全行程 40° 下）。
内部齿轮泵有不同尺寸规格，适应 1100 到 2400 转、2400 到 4000 转、4000 到 6000 转等不同标准转速范围。
TG-13 运行时内部油压为 1034kPa（150psi），TG-17 油压为 1379kPa（200psi）。
调速器外壳有铸铁和铸铝两种，速度有差式，出厂前内部调整设定有差率，速度调整方式有螺杆式（标准配置）和杠杆式（可选配置）。
驱动轴旋转方向单向，现场可改变旋向，铸铁外壳需内部调整，铸铝外壳可外部调整（拆下 4 条螺栓，旋转泵体 180°）。
维护简单，偶合件少，全封闭设计，内循环压力油，外壳两端有油位指示器安装孔，易于检查油位。
安装
简介：搬运和安装时需小心，避免撞击传动轴、输出轴及速度设定轴或调速螺杆，防止损坏密封、内部零件和工厂设定，不能将调速器传动轴作为支撑摆放调速器。
接收：调速器从工厂发运时用螺栓固定在木底托上，垂直放置装入包装箱，外壳两侧有油位指示器，注油盖安装在垂直安装运行位置，出厂测试标定后排空油、密封并喷漆，内部零件表面有少量油膜防锈，外露轴喷防锈油，安装运行或复试前无需清洗或冲洗内部。
存放：短期可直接存放，在恶劣环境或长期存放时，需加油并遵循伍德沃德手册 25075《机械液压控制器商业储存包装》说明包装存放。若注油盖在水平运行位置且需垂直放置，注油前需卸下注油盖与螺堵换位以防泄漏。
传动轴旋向
从调速器顶部往下看定义传动轴旋向，铭牌上标记 “CW”（顺时针）或 “CCW”（逆时针）。
传动轴只有一个旋转方向，从顶部看的旋向应与发动机传动轴从安装座往下看的旋向相同，否则油泵无法建立油压，导致部件升温及旋转部件卡滞。
改变传动轴旋向

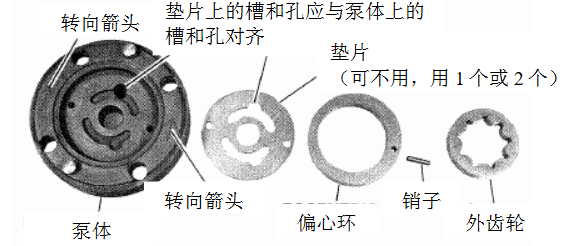

齿轮泵偏心不在下体上的调速器：拆下调速器并排干油，平放且冷却接头朝上，旋转传动轴使键槽朝上，松开 4 条泵体螺栓拆下泵体，旋转偏心环使销孔靠近所需方向箭头，插入销子，装入内外齿轮，安装泵体到传动轴上并紧固，确认传动轴旋转灵活，安装套筒止动环并保留间隙。

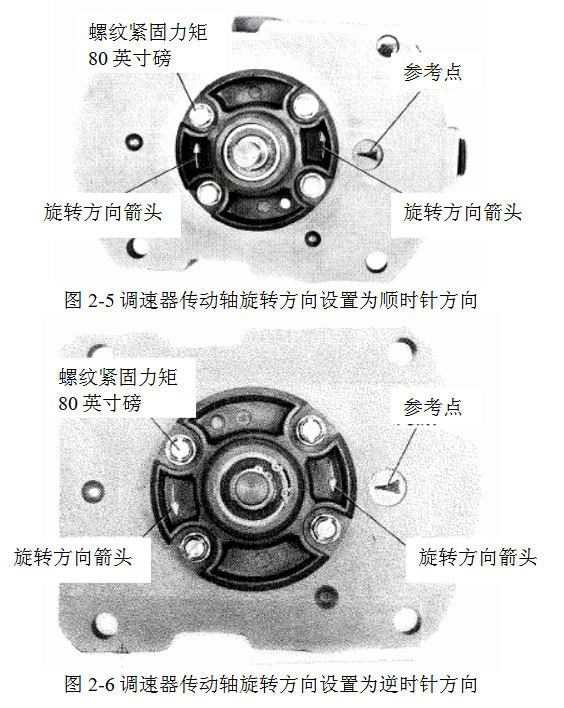

齿轮泵偏心在下体上的调速器：拆下泵体 4 条螺栓，转动泵体 180°，将泵体箭头与外壳参考点对齐，若为螺杆调速则顺时针拧入配速螺杆，若为杠杆调速则将速度设定轴扳到最大燃油位置并保持，安装螺栓并确认传动轴旋转灵活，拆下上盖确认套筒随传动轴旋转。
调速器安装
可水平或垂直安装，注油盖和排油堵在工厂安装于垂直运行位，若水平安装需移至相应位置，确保动力活塞完全浸在油中，油位指示器也需移到正确位置。
确保有足够空间安装连杆及进行油维护，确认旋向和速度范围正确，传动轴正确定位且与汽轮机
