Woodward 505 数字蒸汽轮机控制器
时间: 2025-08-05浏览次数：
Woodward 505 数字蒸汽轮机控制器
Woodward 505 数字蒸汽轮机控制器
应用场景
Woodward 505 控制器专为各种规模和应用的工业蒸汽轮机设计，可对驱动发电机、压缩机、泵或工业风扇的工业蒸汽轮机或透平膨胀机进行启动、停止、控制和保护。其独特的 PID 结构适用于控制蒸汽设备参数，如 turbine 转速、负载、进口集管压力、排气集管压力或联络线功率等，能在正常运行和设备异常时实现稳定控制及无扰动模式切换，减少过程超调或欠调。
产品描述
硬件与外观

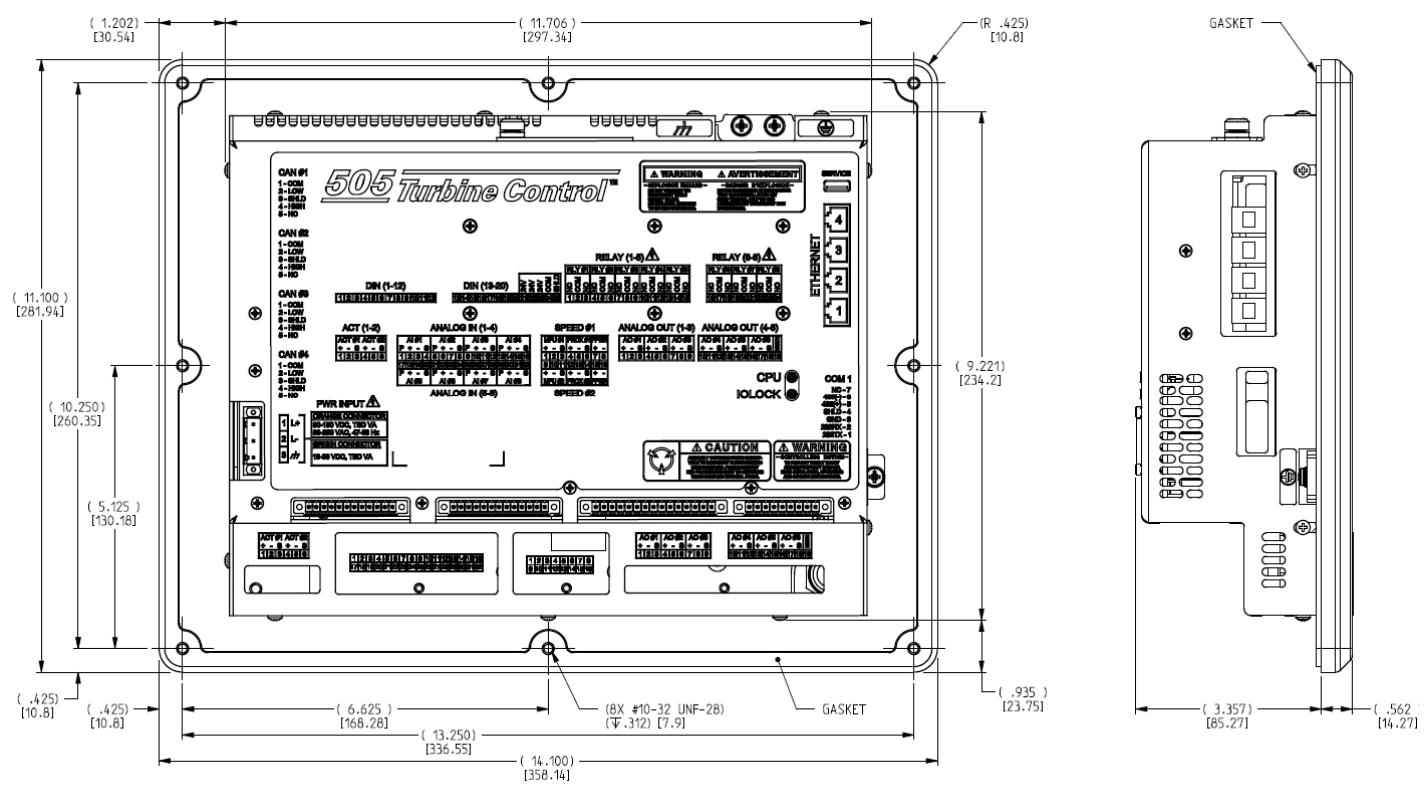

采用工业级加固外壳，可安装在工厂控制室的系统控制面板内或汽轮机旁。
前面板兼具编程站和操作员控制面板（OCP）功能，配备 8.4 英寸（21 厘米）图形显示屏，方便工程师编程和操作员操作，且有密码安全保护程序模式设置。
汽轮机接口输入和输出接线位于控制器的下背板，可插拔端子块便于系统安装、故障排除和更换。
核心功能
包含四个 PID 控制器（转速、串级、辅助 1、辅助 2）、多种启动程序（手动、半自动、自动、远程控制）和多种保护功能（超速、临界转速范围、最大功率等），用户可根据特定汽轮机应用需求配置，无需专业控制工程师，配置后会进行检查以确保无基本错误。
具备现场可配置、集成图形化操作员控制面板、自动启动程序、集成首出问题指示器、跳闸和报警事件记录器、用户友好的菜单格式、实时趋势屏幕、汽轮机运行时间日志、通过 SNTP 进行实时时钟同步、以太网通信等特点，与之前的 505 版本具有相同的外形和功能，采用耐硫 conformal coating，经认证可用于危险场所（低压型号）。
软件工具
RemoteView 软件：可作为远程操作员控制面板和 / 或工程站，安装在远程计算机或触摸面板上，能执行 505 前面板的所有显示功能，基于密码的登录级别安全机制可管理远程面板用户的功能权限。
服务工具套件：可下载配置设置文件到 505、从 505 上传配置设置文件到其他设备保存、查看实时或保存的趋势文件等。
成本效益设计
505 控制器集汽轮机控制、系统 sequencer、操作员控制面板和首出指示器功能于一体，减少了外部系统设备以及系统安装、布线和故障排除工作。该控制器可现场配置，专业的工厂人员可在现场进行主要功能更改，过程变化需要时可在线进行次要功能更改。其首出指示器逻辑可指示内部和外部系统相关的报警和停机情况，大大简化和减少了系统故障排除工作。
通信功能
505 控制器可通过四个以太网端口使用 Modbus TCP 或 OPC 通信协议，或通过一个串行 Modbus 端口直接与工厂分布式控制系统和 / 或基于 CRT 的操作员控制面板通信。单个串行端口支持使用 ASCII 或 RTU Modbus 协议的 RS-232 或 RS-485 通信，还可通过硬连线连接与工厂 DCS 通信。
控制功能

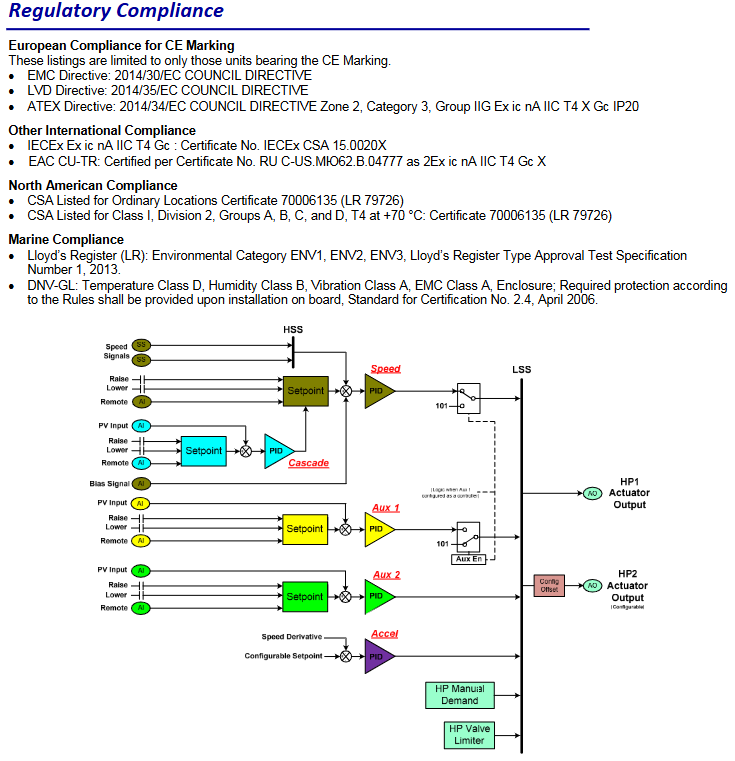

可用 PID 控制器：转速 / 负载 PID（具有多种动态和自适应 PID）、抽汽 / 进汽压力 / 流量 PID、串级 PID（集管压力或联络线控制）、辅助 PID 1（限制器或控制）、进口集管 PID、排气集管 PID、转子加速 PID（启动时）。
系统保护：集成超速保护逻辑和测试能力、首出指示（15 个独立停机输入）、外部报警指示（15 个独立报警输入）、卡在临界转速带逻辑、控制间无扰动切换、本地 / 远程控制优先级和选择、内部 CPU watchdog 电路（以防故障）、操作和配置模式的密码安全。
控制规格
输入
电源
低压（LV）型号：18–36 Vdc
高压（HV）型号：88-264 Vac 及 90-150 Vdc
转速：2 个无源磁电传感器（MPUs）或 2 个有源接近探头，频率范围 0.5-35000 Hz
离散输入：20 个可配置触点输入，可选通过 LinkNet-HT 模块增加 16 个额外输入
模拟输入
8 个可配置 4–20 mA 输入
可选通过 LinkNet-HT 模块增加 16 个额外 4-20mA 输入
可选通过 LinkNet-HT 模块增加 8 个额外 RTD 输入
输出
阀门 / 执行器驱动器：2 个执行器输出，支持 4–20 mA 或 20–200 mA
离散输出：8 个可配置继电器输出，触点额定值为 24 Vdc @ 5 A
模拟输出：6 个可编程 4–20 mA 电流输出
通信
以太网：4 个端口，支持 Modbus TCP 或 OPC 协议
串行：1 个 Modbus 端口（ASCII 或 RTU），兼容 RS-232 或 RS-485
CAN：4 个端口，采用 Woodward CANopen 协议
