Woodward MicroNet Simplex 与 MicroNet Plus 数字控制

核心模块介绍

执行器模块

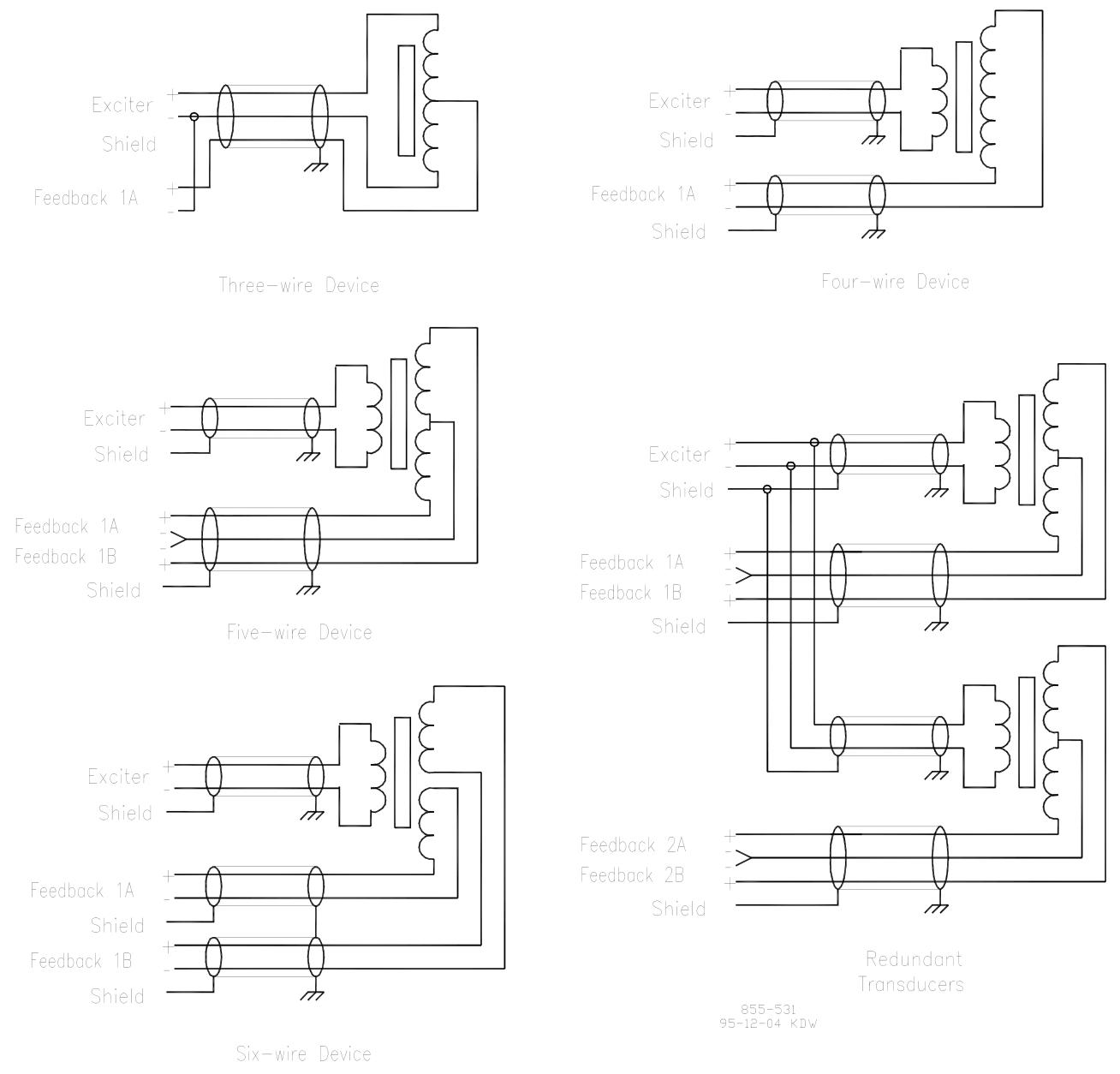

双通道执行器控制器：支持比例或积分式液压 / 气动执行器，每个通道最多有两个位置反馈设备，具有多种电流范围版本，可实现精确的位置控制，具备完善的故障检测功能，如驱动器电流误差、开路、短路等故障报警。

四通道执行器模块：接收来自 CPU 的数字信息，生成四个比例执行器驱动信号，输出电流范围为 0-25mA 或 0-200mA，具有较高的精度和稳定性，可监测执行器阻抗等故障。

Simplex 实时 SIO 模块：包含三个 RS-485 端口，用于与 EM 或 GS/LQ 数字执行器驱动器通信，更新速率快，支持对驱动器参数的远程监控和配置，具备通信故障检测功能。

EM/TM 位置控制器：接收来自 CPU 的参考输入和远程驱动器的反馈输入，通过串行链路控制远程驱动器，主要用于对精度要求高的系统，如干式低排放（DLE）系统。

LINKnet I/O 网络

四通道 LINKnet 控制器模块：作为网络主站，提供四个独立的网络干线，每个干线最多可连接 60 个 I/O 模块，负责在 CPU 模块和 I/O 节点之间控制数据流动，监测节点健康状态。

各类 LINKnet I/O 模块：包括 6 通道 RTD 模块、6 通道热电偶（T/C）模块、6 通道电流输入模块、16 通道离散输入模块、6 通道模拟输出模块、8 通道离散输出模块等，分别用于不同类型信号的采集和输出，均具备相应的故障检测和隔离功能。

专用功能模块

压力传感器接口模块：与外部压力传感器通信，具有两个隔离的 RS-422 通信端口，可连接多达八个压力传感器，通过 VME 总线上的双端口 RAM 与主 CPU 模块共享压力数据。

双超速模块：监测两个独立的频率（轴转速）输入，检测超速和输入故障，主要用于通用电气 LM（陆地和船用）燃气轮机，通常与双 solenoid 监控模块配合使用。

双 solenoid 监控模块：监控和控制两个独立的 solenoid 电流输入，检测低电流或高电流故障，直接与燃气轮机燃料切断阀 solenoid 接口，需外部 solenoid 驱动器组件。

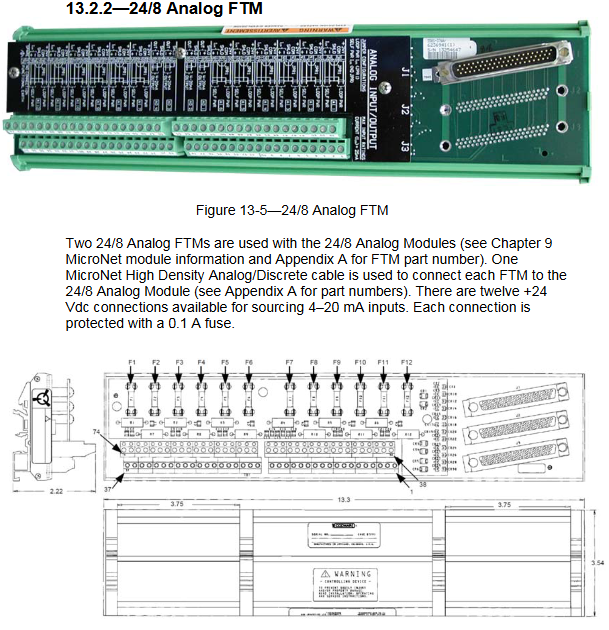

现场终端模块（FTMs）：用于将现场接线连接到 MicroNet 控制的 I/O 模块前端，提供笼式夹端子连接点，实现屏蔽端接和 EMI 保护，有多种类型，如模拟 I/O FTMs、离散 I/O FTMs 等，适用于不同的 I/O 模块和信号类型。

安装与更换流程

安装前信息：包括存储条件（温度 - 20 至 + 70°C，相对湿度最大 90% 非冷凝）、 unpacking 检查（是否有损坏）、设备位置选择（干燥、温度 0-55°C、湿度不超过 90% 非冷凝、通风良好等）。

安装步骤：包括 VME I/O 模块安装、MicroNet Simplex 电源模块安装、16/32 通道继电器箱安装、FTMs 安装等，详细说明了各组件的安装方法和注意事项，如避免强制安装、正确连接电缆等。

更换步骤：涉及 VME I/O 模块、现场终端模块（FTM）、继电器箱、插座安装的继电器、I/O 电缆、机箱风扇等的更换，强调了安全注意事项，如在爆炸性环境中需断电操作、防止静电放电等。

服务选项

产品服务选项：包括查阅手册中的故障排除指南、联系系统制造商或包装商、联系 Woodward 全服务分销商、联系 Woodward 技术支持等。

Woodward 工厂服务选项：有更换 / 交换（24 小时服务）、统一费率维修、统一费率再制造等，可根据需求选择。

设备返回维修：需提前联系全服务分销商获取退货授权和运输说明，包装时需使用适当材料，遵循防静电等相关规定。

更换零件：订购时需提供外壳铭牌上的零件号和单元序列号。

工程服务：包括技术支持、产品培训、现场服务等，可通过电话、电子邮件或网站联系获取相关服务。

附录信息

模块合规性信息矩阵：列出了各模块的型号、状态、描述、扩展描述以及符合的各类认证标准，如 CSA、UL、ATEX、CE（LVD）、CE（EMC）、ABS、DNV、LRS 等。

环境规格：包括工作温度、存储温度、湿度、振动、冲击、海拔、空气质量、安装过电压等级、防护等级、声级、重量、介电强度等。

MicroNet 硬件和软件兼容性：说明了不同编码器（Coder）与 CPU 模块在不同控制平台上的兼容性，以及各类模块的兼容性情况。

符合性声明：声明产品符合相关指令和标准，如电磁兼容性（EMC）指令、潜在爆炸性环境指令等。

缩略语：解释了手册中使用的各类缩略语的含义，方便理解手册内容。

重要警告与注意事项

强调了静电放电防护的重要性，操作电子控制设备时需采取相应预防措施。

指出超速、超温、超压等危险情况的应对措施，如配备独立的停机装置。

提醒在安装、更换模块时需注意安全，避免在带电情况下操作，特别是在 hazardous 位置。

强调了正确接地、屏蔽端接、电缆布线等对系统性能和安全性的重要性。
