Woodward MSLC-2 主同步器和负载控制
时间: 2025-08-05浏览次数：
Woodward MSLC-2 主同步器和负载控制
Woodward MSLC-2 主同步器和负载控制
产品描述
Woodward 的 MSLC-2™与 DSLC-2™控制配合使用，可在公用事业和联络断路器之间提供同步和负载控制。MSLC-2/DSLC-2 组合通过以太网通信网络运行，可控制简单或复杂的发电机系统应用。该组合（32 个 DSLC-2 和 16 个 MSLC-2）为复杂电力系统提供多机组、多段、公用事业和联络线电力管理，在始终提供与公用事业无冲击负载转移的同时，控制全厂的进出口水平。
MSLC-2 控制在一个强大的组件中结合了同步、死总线闭合、公用事业 / 联络线负载传感器、基本负载控制、进出口控制、无功功率（VAR）、功率因数和主过程控制。
MSLC-2 在公用事业或联络断路器上提供相位匹配或滑差频率同步以及电压匹配。MSLC-2/DSLC-2 组合可处理多个公用事业连接，一个应用中最多有 8 个总线段。
MSLC-2 的负载传感器和负载控制可检测真有效值功率，并在公用事业电网上提供无冲击加载和卸载。基本负载、进出口、过程和公用事业卸载模式控制不同电源之间的千瓦功率，同时控制无功功率、VAR 和功率因数。无功功率也会逐步增加和减少，以实现电网之间最平稳的负载交易。
MSLC-2 通过以太网（现已提供冗余以太网）进行通信，以通过配备 DSLC-2 的发电机控制针对公用事业的有功和无功负载。
联络断路器模式允许多个发电机系统之间的同步。各段连接后，可以跨联络线测量功率，但在联络断路器运行时，负载控制不起作用。

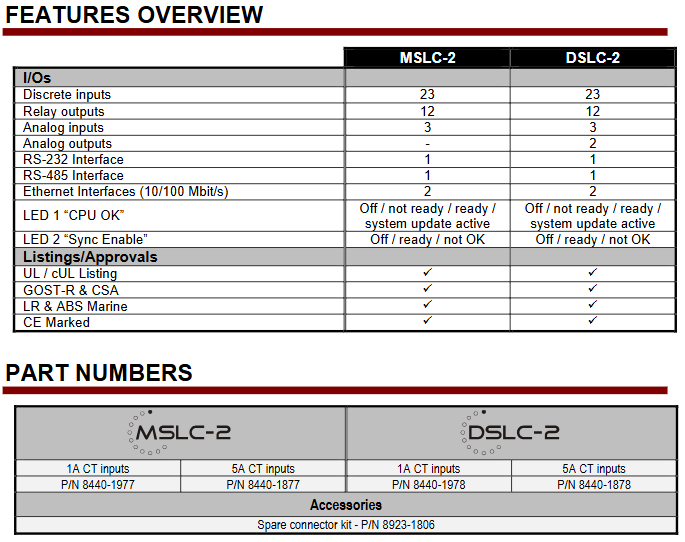

产品特点
一个 MSLC-2 可为系统中多达 32 个 DSLC 和额外 15 个 MSLC-2 提供主控制。
两条专用以太网线路，用于系统上所有 DSLC-2 和 MSLC-2 之间的精确系统通信。
以太网 Modbus TCP，用于 PLC 或 DCS 系统的远程控制和监控。
冗余以太网通信，提高可靠性。
主 MSLC-2 冗余，与指定的 MSLC-2 主设备的通信丢失会启动控制切换到下一个指定的 MSLC-2 主设备。
MSLC-2 硬件可针对多种应用进行调整。
滑差频率或电压相位匹配同步完全可选择，双向均有死总线选项，为联络线和主 - 联络线 - 主应用提供充分灵活性。
将功能集成到一个设备中，无需连接到各个模块（如负载传感器和同步器）的冗余传感器（如 PT、CT 和 MOP）。
数字信号处理使 MSLC-2 能够抵抗电力线失真和谐波。
三相真有效值功率检测，即使在不平衡相位负载和电压波动情况下也能提供准确读数。
同一网段中多个公用事业 MSLC-2 的进出口控制。
Woodward ToolKit™软件允许使用与原始 MSLC 相同的基本菜单树以及概览屏幕进行灵活设置，无需手持编程器。发电机和母线参数的图形
概览以及趋势分析使 MSLC-2 调试更加便捷。
可通过以太网端口之一或 RS-232 端口访问 Toolkit。
相角补偿可调整变压器的额外偏差校正。
系统更新功能允许系统重新配置。
最多支持 32 台发电机，16 个主断路器和 / 或联络断路器的应用。
可配置用于主断路器和联络断路器应用。
最多 8 个总线段的复杂应用。
自动段识别。
冗余以太网通信，提高可靠性。
“系统更新” 功能允许系统重新配置。
通过 Modbus RTU 或 Modbus TCP 与 PLC 和 DCS 兼容。
自动工厂加载和卸载，实现与公用事业之间的无冲击负载转移。
控制全厂相对于公用事业的进出口水平。
整体工厂功率因数控制。
以太网或 RS-232 端口，用于使用 Woodward ToolKit 软件配置设备。
具有 UL/cUL 和 CE 认证。
技术规格
环境条件
存储环境温度：-40°C 至 85°C /-40 至 185°F。
环境湿度：95%，非冷凝。
电气参数
继电器输出：120 Vac [1] 额定值（V 额定）69/120 Vac；最大值（V 最大）86/150 Vac；额定相地电压 150 Vac；额定浪涌电压（V 浪涌）2.5 kV。480 Vac [4] 额定值（V 额定）277/480 Vac；最大值（V 最大）346/600 Vac；额定相地电压 300 Vac；额定浪涌电压（V 浪涌）4.0 kV。
模拟输入（非隔离）：精度 0.5 级。
可测量的交流绕组：3p-3w、3p-4w、3p-4w OD。
设置范围：一次侧 50 至 650,000 Vac。
线性测量范围：1.25×V 额定。
测量频率：50/60 Hz（40 至 85 Hz）。
高阻抗输入；每条路径的电阻：[1] 0.498 MΩ，[4] 2.0 MΩ。
每条路径的最大功耗：< 0.15 W。
额定值（I 额定）：[1] ../1 A 或 [5] ../5 A。
线性测量范围：I gen = 3.0×I 额定；I mains/ground = 1.5×I 额定。
设置范围：1 至 32,000 A。
负载：< 0.15 VA。
额定短时电流（1 s）：[1] 50×I 额定，[5] 10×I 额定。
精度：0.5 级。
其他参数
设置范围：0.0 至 999,999.9 MW/kvar。
离散输入：电气隔离；输入范围 12/24 Vdc（8 至 40 Vdc）；输入电阻 20 kOhms。
继电器输出：电气隔离 / 无电位；触点材料 AgCdO；负载（GP）2.00 Aac@250 Vac、2.00 Adc@24 Vdc/0.36 Adc@125 Vdc/0.18 Adc@250 Vdc、1.00 Adc@24 Vdc/0.22 Adc@125 Vdc/0.10 Adc@250 Vdc。
模拟输入（非隔离）：可自由缩放；类型 0 至 10 V / 0 至 20 mA；分辨率 11 位。
外壳：用于背板安装的粉末涂层铝。

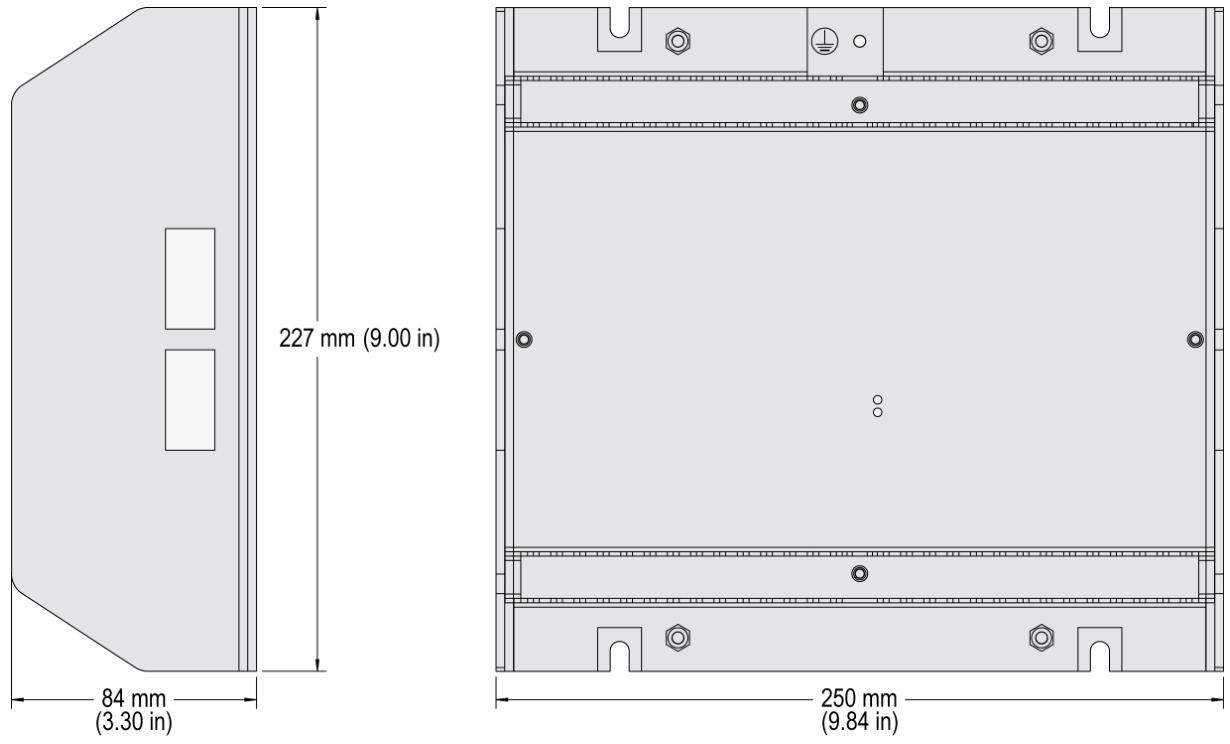

尺寸（宽 × 高 × 深）：250×227×84 mm（9.84×9.00×3.30 英寸）。
连接：螺丝 / 插头端子 2.5 mm²。
保护系统：IP 20。
重量：约 1,900 g（4.2 lbs）。
认证：抗干扰测试（CE）根据适用的 EN 指南测试；UL、CUL、GOST-R、CSA；船用 LR（型式认可）、ABS（型式认可）。
