Honeywell UDC1200 & UDC1700 通用数字控制器系列
时间: 2025-07-31浏览次数：
Honeywell UDC1200 & UDC1700 通用数字控制器系列
Honeywell UDC1200 & UDC1700 通用数字控制器系列
概述
UDC1200 和 UDC1700 分别为 1/16 DIN 和 1/8 DIN 控制器，基于微处理器，兼具高功能性与可靠性且成本较低。它们致力于监测和控制温度、压力和液位，广泛应用于环境试验箱、熔炉、烤箱、包装机以及塑料、食品和饮料等行业。其配备大型易读的双 4 位显示器和触感按键，便于配置和使用，灵活性高，可针对不同应用进行配置，且与 UDC1000/1500 向下兼容。
特点
双显示屏：两个 4 位 7 段 LED 显示屏，可配置显示 PV 和 SP（不可调）、PV 和 SP（可调）、PV 和斜坡 SP、仅 PV 等内容。
易于配置：两种配置级别（配置模式和设置模式）便于访问参数，4 位安全代码可防止未授权更改。
防潮正面：符合 NEMA 3/IP65 正面防护标准，可防尘防水。

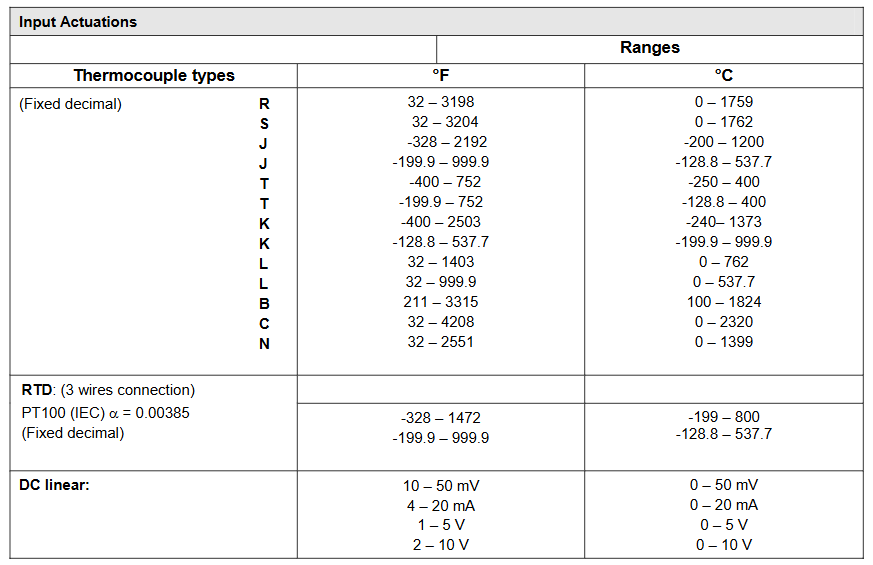

通用输入：可接受七种不同类型的热电偶、RTD、电流和电压线性输入，所有输入均可标准配置。
通用电源：可在 90 Vac 至 264 Vac、50/60 Hz 的任何线路电压下运行，还提供 24/48 Vac/dc 型号选项。
轻松升级：所有选项板无需跳线，仪器可自动检测。
输出选择便捷：仪器的所有输出（包括控制输出）均可更改以满足客户确切需求。
报警策略：两个针对 PV 的软报警，包括偏差高 / 低 / 绝对报警，还有特殊回路报警，可在电源启动和设定点切换时抑制报警。
手动 / 自动模式：通过正面 AUTO/MAN 键可启用手动控制（无扰动切换）。
预整定和自整定策略：预整定用于将 PID 参数设置在接近最佳值，自整定算法随后用于优化整定参数。
限位控制器：UDC1200 限位控制器为 1/16 DIN 封装，旨在提供安全关闭和可选报警。
最多三个输出：可提供多达三个输出，用于时间和电流比例、双工模式（加热 / 冷却）、PV 或 SP 重传以及报警。
设定点斜坡：当前设定点可通过用户定义的斜坡速率斜坡至新的目标设定点。
双设定点：UDC1200 和 UDC1700 提供双设定点选项，通过数字输入选择当前设定点。
通信功能：可选 RS485 通信接口，可通过 ASCII 或 Modbus RTU 协议在高达 19200 波特率下连接多达 32 个单元和一台主机。
高安全性：基于 EEPROM 技术的非易失性存储器确保断电时数据完整性，保存时间超过 100 年，4 位安全代码防止未授权或意外更改。
可选功能
可通过型号选择指南选择 RS485 ASCII 通信、RS485 Modbus RTU 通信、数字输入、输出 2、输出 3、24/48 Vac/dc 电源等功能。
物理描述
UDC1200：外壳深度为 110 mm（4.33 英寸），带有标准 UDC 灰色边框，可安装在 1/16 DIN 面板切口处。
UDC1700：外壳深度为 100 mm（3.94 英寸），可安装在 1/8 DIN 面板切口处，使用随附的预组装安装夹具可轻松安全地安装到面板切口，模块化插件结构便于快速访问，所有输入和输出通过螺钉连接在后部端子块上。
操作员界面
提供四种显示组合，上部 4 位 7 段显示器始终用于监控 PV，下部显示器可显示设定点（只读）、设定点（可调）、斜坡设定点（斜坡模式）、空白等内容。正面有 AUTO/MAN 键（选择手动或自动模式，在 UDC1200 限位型号上变为 “复位”）
