Honeywell CC 系列
时间: 2025-07-31浏览次数：
Honeywell CC 系列
Honeywell CC 系列
产品介绍摘要
概述：本文档提供了配置 Experion® Series C I/O 和 C300 控制器的技术信息，从 Experion R300 开始发布。
范围：包含多种输入输出类型，如 24 VDC 数字输入、110 VAC/125VDC 数字输入等。
定义：输入输出终端组件（IOTA）是容纳 IOM 和现场布线连接的组件；输入输出模块（IOM）是包含执行特定 I/O 功能所需大部分电子设备的设备，可插入 IOTA。
特点
所有 Series C 组件采用创新设计，支持增强的热管理，外形独特，同等功能下尺寸显著减小。
Series C I/O 的独特功能包括：I/O 模块和现场终端组合在同一区域，无需单独机箱；两级 “可拆卸” 端子便于现场安装和维护；通过 IOTA 提供现场电源，无需额外电源和相关手工布线；在 IOTA 上直接实现冗余，无需外部布线或冗余控制设备等。
创新设计还包括垂直安装便于布线、“信息圈” 提供状态信息视觉提示、“倾斜” 设计利于机柜内热管理、输入输出电路有短路保护等。
Series C IOTA 集多种功能于一身，支持单冗余配置、过程信号的板载终端等，IOM 插入 IOTA 并从中获取电源，IOTA 从 IOTA 载体的 24 VDC 总线获取电源。
Series C I/O 尺寸
在几乎所有配置中，C300 控制器和 Series C I/O 在更小的空间内提供有用且可维护的过程设备连接，有助于降低总安装成本。
IOTA 尺寸因应用而异，模拟模块通常有 16 个点，非冗余应用使用 6 英寸（152mm）IOTA，冗余应用使用 12 英寸（304mm）IOTA；离散模块有 32 个点，非冗余应用使用 9 英寸（228mm）IOTA，冗余应用使用 12 英寸（304mm）IOTA。
介绍了多种 I/O 模块功能，如高级模拟输入 / HART 输入模块（16 点）、高级模拟输入无 HART（16 点）等，并说明系列 C 现场连接器接受的导线规格。

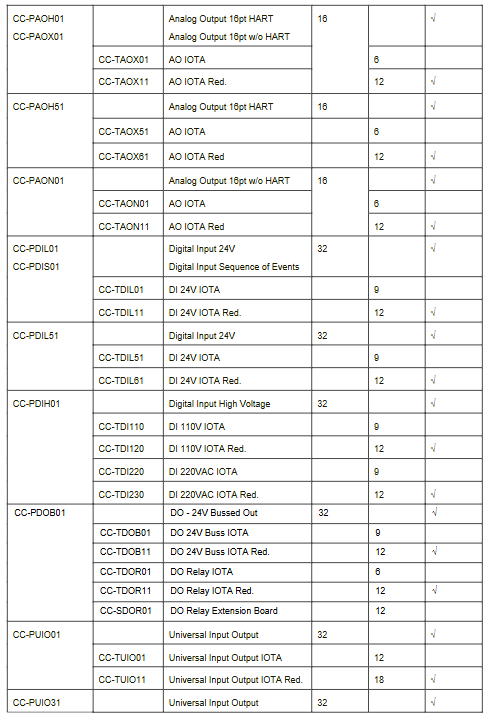

I/O 模块尺寸
列出了各 I/O 模块对应的 IOTA、描述、电路数量、尺寸（英寸）和是否冗余等信息，如 CC-PAIH01 模块对应 CC-TAIX01（6 英寸，非冗余）和 CC-TAIX11（12 英寸，冗余）等。
规格
详细说明了多种模块的规格，包括功能、显著特点和详细规格参数：
带 HART 的模拟输入（CC-PAIH01/02、CC-PAIH51）：接受来自变送器和传感设备的高电平电流或电压输入，具有广泛的自诊断、可选冗余等特点，详细参数涉及输入类型、通道数、共模抑制比等。
模拟输入（CC-PAIX01/02、CC-PAIN01）：功能与带 HART 的类似，但不支持 HART 功能，参数包括输入类型、通道数等。
低电平模拟（温度）输入（CC-PAIM01、CC-PAIL51）：支持温度输入，CC-PAIM01 支持多达 64 通道，使用 Honeywell PMIO LLMUX FTA；CC-PAIL51 支持 16 通道，直接在 Series-C IOTA 上支持。
脉冲输入（CC-PPIX01）：为 Experion C300 控制器提供监控各种脉冲输入现场值的能力，适用于计量和贸易交接应用，参数包括输入输出模型、通道数、频率范围等。
带 HART 的模拟输出（CC-PAOH01、CC-PAOH51）：向执行器和记录 / 指示设备提供高电平恒定电流，具有多种特点和详细参数。
模拟输出（CC-PAOX01、CC-PAON01）：功能与带 HART 的类似，不支持 HART 功能。
