Honeywell ControlEdge HC900 控制器
时间: 2025-07-31浏览次数：
Honeywell ControlEdge HC900 控制器
Honeywell ControlEdge HC900 控制器
概述
ControlEdge HC900 控制器是一款先进的回路和逻辑控制器，采用模块化设计，能满足各种过程设备的控制和数据管理需求。与可选的 900 Control Station 操作员界面高度集成，可最小化配置和设置时间，结合霍尼韦尔经实践验证的控制技术，为过程控制提供理想解决方案。支持 Modbus TCP 协议的开放式以太网连接，允许使用多种 HMI/SCADA 软件进行网络访问，程序执行环境通过独立看门狗定时器保护。
应用领域
广泛应用于采矿与金属、化工、制药、铁路 / 基础设施、暖通空调 / 数据中心、制浆造纸、水泥与玻璃、电力等行业，具体设备包括熔炉、窑炉、锅炉、挤出机、高压灭菌器、灭菌器、干燥机、燃烧管理、燃烧控制、紧急停机系统、管道监控、防泄漏系统等。
功能特点
冗余支持：支持分离式机架冗余、安全通用 I/O 的冗余和非冗余架构、控制器冗余等。
通信功能：支持 HART IP 协议，可与 Honeywell FDM（现场设备管理器）通信；支持 HART 功能块；支持 Modbus TCP 协议的以太网通信，可实现对等通信；支持电子邮件报警 / 事件消息等。
控制功能：具备高级 PID 回路控制，带有 Accutune III 自动整定功能；支持多种控制算法和逻辑功能块；支持序列事件记录（SOE）等。
配置与编程：使用基于 Windows 的 Designer 软件进行配置，支持多种语言；可在运行模式下进行过程配置更改，同时保持过程控制；提供丰富的报告功能等。
存储与内存：可调配方池内存，可分配内存用于配方、设定点曲线、序列和调度；使用闪存存储用户配置程序，电池备份内存用于动态数据存储等。
其他功能：支持 I/O 模块热插拔；具有 LED 指示灯显示数字 I/O 状态；支持图形功能块配置；具备 extensive 报警和事件监控功能等。
架构

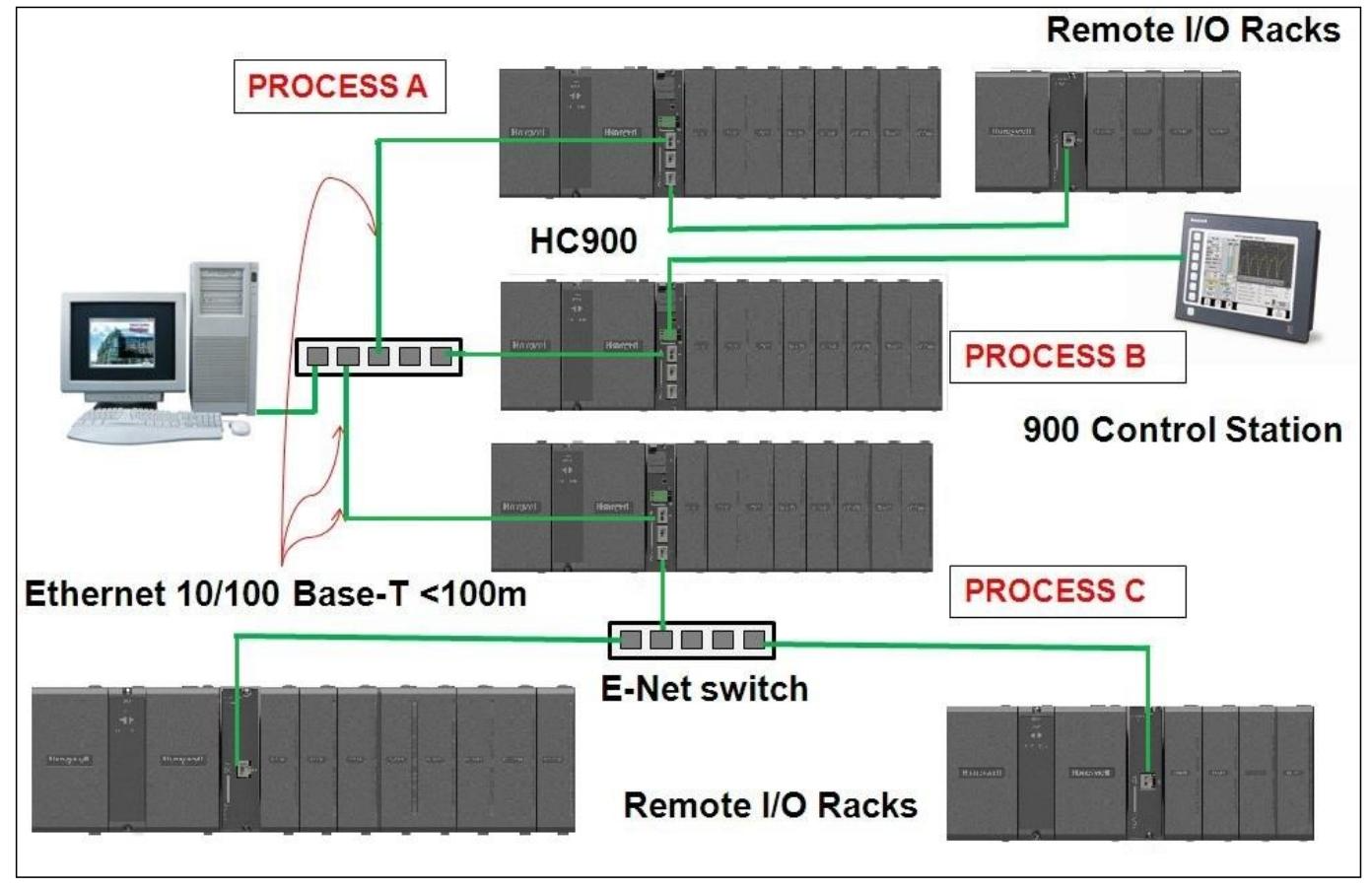

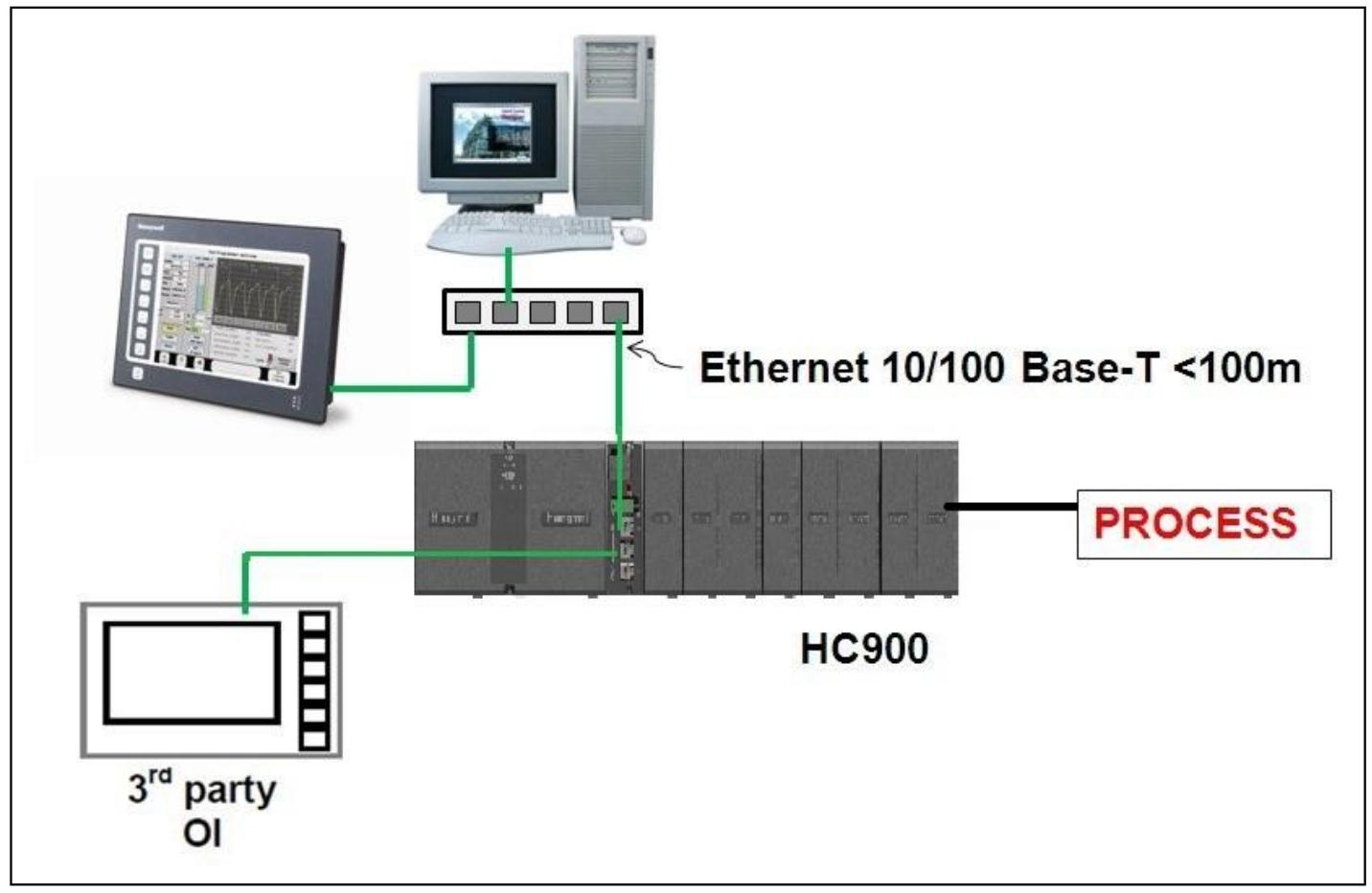

非冗余架构：包括单过程 / 单机架（过程）、单过程 / 单机架（安全）、单过程 / 多远程机架（安全）、多过程 / 多机架（过程）、多过程 / 多机架（冗余网络星形拓扑）、多过程 / 多机架（冗余网络环形拓扑）等。
冗余架构：两个冗余 C75 CPU 在单独安装的控制器机架中运行，每个都有独立的电源，冗余切换模块（RSM）位于两个 C75 CPU 之间的机架中，CPU 通过 100base-T 以太网物理通信链路或带外部媒体转换器的光纤与多达 12 个 I/O 机架通信。
CPU 模块
型号：包括 C30 和 C50（非冗余应用）、C70（双网络）、C75（冗余 CPU 应用和双网络）。
架构与内存：基于 e300 32 位 RISC 架构的 PowerPC，C30 和 C50 模块采用 64MB DDR2 内存，C70 和 C75 模块采用 128MB DDR2 内存，所有模块的 DDR2 内存均支持 ECC 电路，增强可靠性和错误检测能力。
通信：所有 CPU 模块都提供开放式以太网通信，C70 和 C75 提供双以太网端口，用于高网络可用性安装。
扫描方式：采用双扫描方法，在同一集成控制环境中处理快速数字扫描和正常模拟输入扫描。
I/O 模块与扫描仪
I/O 模块类型：包括多种模拟输入模块、模拟输出模块、数字输入模块、数字输出模块、脉冲 / 频率 / 正交 I/O 模块等，具有不同的点数和隔离特性。
I/O 扫描仪：远程 I/O 通过远程 I/O 扫描仪模块处理并与主 CPU 模块通信，有单端口型号（用于非冗余 CPU 系统）和双端口型号（用于冗余 CPU 系统）。
热插拔：支持在通电情况下移除和插入 I/O 模块，便于维护。
端子块：提供 20 螺钉端子块，有屏障式或欧式螺钉连接，某些高容量模块需要 36 螺钉欧式端子块。
