Honeywell CC-TCNT01 51308307-175 解决方案
Honeywell CC-TCNT01 51308307-175 解决方案
Honeywell C300 相关解决方案
1. 概述
Honeywell C300 相关解决方案围绕 Experion® PKS C300 控制器展开，核心在于新接口和预组装电缆的应用。IOTAs（Input Output Terminal Assemblies，输入输出终端组件）采用 Weidmüller PCB 连接器和端子设计，具备灵活的连接方式，既可以直接与现场布线进行线对线连接，也能结合 Weidmüller 的 FTAs（Field Terminal Assembly，现场终端组件）使用预组装电缆。
相比传统的线对线布线，该方案优势显著：
减少布线工作量：通过可插拔连接器和电缆，最大限度减少现场布线工作。
连接快速简便：预组装线束能快速且无错误地连接 IOTA 和 FTA。
高电流开关能力：隔离式数字输出 FTA 在紧凑设计中具备高电流开关容量。
清晰标识：IOTA 和 FTA 配备相同的 Weidmüller 连接器和相同的方向，便于识别。
出色的灵活性：预组装电缆可制成不同横截面，长度可达 50m。
丰富的接口选择：Weidmüller 接口提供多种功能，如 LED 指示器、绝缘体、继电器或保险丝等，适用于所有 C300 I/O 卡。
2. 选择指南
选择指南旨在帮助用户根据应用需求快速便捷地选择合适的产品，步骤如下：
步骤 1：选择要使用的 IOTA。
步骤 2：确定连接所需的电缆数量和类型。
步骤 3：选择最适合应用的接口。
以 CC-TDIL01 为例，有多种选择方案，如方案 1 可选择预组装电缆 C300-32B-320B（2 个）和接口 1221550000（1 个）；方案 2 可选择预组装电缆 C300-32B-320B（2 个）和接口 1222980000（2 个）。
选择指南表格详细列出了不同 Honeywell IOTA 对应的预组装电缆（包括电缆类型、每 IOTA 所需数量）和 FTA（Weidmüller 接口）信息，涵盖卡的类型、通道数、连接方式、是否带每通道 LED、是否带断开和测试点、是否带每通道保险丝、是否带外部电源、每 IOTA 所需数量及订单号等内容。
3. FTA C300 输入 / 输出无源接口
这类接口用于连接 Honeywell C300 数字或模拟 IOTAs，以下是部分主要型号的详细信息：
FTA-C300-32DI-LD：适用于 CC-TDIL01、CC-TDIL11，是数字卡的输入 / 输出无源接口。技术数据包括连接数据与功能（控制侧连接、现场侧连接、LED 状态显示等）、额定数据（工作电压、每通道最大电流等）、一般数据（环境温度、存储温度等）、认证（CE 等）、尺寸（夹紧范围、安装导轨、长度 × 宽度等）。订购数据有螺丝连接和张力夹连接两种类型及对应的订单号，配件为 5x20 mm 0.63 A 保险丝等。
FTA-C300-32DIOHV：适用于 CC-TDIL01/11、CC-TDOB01/11、CC-TDI110/120/220/230 等，技术数据和订购数据等与上述类似，针对不同的应用场景在参数上略有差异。
FTA-C300-16AI-TEST：适用于 CC-TDIL01、CC-TDIL11、CC-TAIX01、CC-TAIX11 等，具有断开插头和测试点（直径 2mm，用于电压和电流测量）以及 M4 屏蔽连接等特点，其技术数据和订购数据等也根据自身功能特性有所设定。

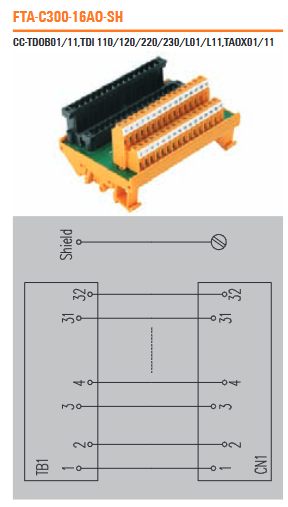

其他型号如 FTA-C300-32DO-LD、FTA-C300-32DO-FUSE、FTA-C300-16AI-SH、FTA-C300-16AO-SH、FTA-C300-16AO-TEST 等，均有各自对应的适用 IOTA 型号、详细技术参数、订购信息和配件要求。
4. FTA C300 隔离接口（每继电器）
以 FTA-C300-32DO-RSLIM 为例，适用于 CC-TDOB01、TDOB11，是数字卡的隔离输出接口。
技术数据：包括连接数据与功能（控制侧连接、极数、继电器类型、LED 状态显示等）、额定输入数据（输入电压、输入电流、工作电压等）、额定输出数据（触点材料、工作电压、最大交流连续电流等）、一般数据（环境温度、存储温度等）、认证（CE 等）、尺寸（夹紧范围、安装导轨、长度 × 宽度等）。
订购数据：提供螺丝连接和张力夹连接两种类型及对应的订单号。
配件：5x20 mm 5 A 保险丝等。
5. 互连电缆
用于将 CS300 卡连接到 Weidmüller 接口，分为 Premium 系列（带连接器外壳）和 Basic 系列（不带连接器外壳）。
技术数据：额定数据（导线 / 屏蔽容量、导线 / 导线容量）、电缆特性（电缆类型、材料）、一般数据（环境工作温度、存储温度等）。
订购数据：32 极、32 极 + 4 极等不同类型电缆的型号和订单号，电缆代码的最后 3 位数字表示长度（如以 100 结尾表示电缆长 10m）。
带前端适配器的布线系统
概述
新的前端适配器（FAD）适用于不同的 PLC I/O 卡，与 Weidmüller 的接口系列结合，相比传统的线对线布线，为 PLC 的现场布线提供了更高效的方法。可连接到标准的有源或无源接口系列，或 Weidmüller 的 MICROSERIES 继电器或光耦。
其特点包括：
范围广：前端适配器适用于多种 PLC I/O 卡，如西门子 S7 - 300 和 S7 - 400、罗克韦尔 Control 和 Compact Logix、Ge - Fanuc 和施耐德等。根据 PLC I/O 卡的不同，电缆可带或不带外壳。
简单安全：借助插头型连接器和电缆，最大限度减少现场布线工作，无布线错误，由于采用电缆系统而非单根导线，机柜内布线清晰。
高灵活性：FAD 和预组装电缆可连接多种接口，Weidmüller 的接口系列具有 LED、保险丝、断开装置、继电器和带手动线圈连接的光耦等有趣功能（可选）。MICROSERIES 系列的单个模块可直接以 8 个为一组进行组装，并通过标准电缆和相应的 PLC 前端适配器连接到 PLC。
省时：减少规划和设计时间，减少调试和故障排除所需时间。
FAD 选择指南
1. 通用 FAD 选择表
根据 PLC 制造商、PLC I/O 卡的连接器类型、模拟或数字 I/O，选择对应的 PLC 前端适配器（FAD）、预组装电缆（PAC）和接口模块组。例如，西门子 S7 - 300 带有 20 极连接器的输入 / 输出卡，数字卡对应的 FAD 为 1127840000 FAD S7/300 HE20 UNIV，预组装电缆为 7789806LLL，接口模块组为 RSF 20 GROUP。
2. 特定 FAD 选择表
根据 PLC 制造商、PLC 的 I/O 卡、所需的现场系统，选择对应的 PLC 前端适配器（FAD）、预组装电缆（PAC）、无源模块和接口模块（继电器模块 / 光耦模块）。例如，西门子 S7 - 300 的 6ES7 321 - 1BH01 - 0AA0 卡，接口对应的 FAD 为 1127850000 FAD S7/300 HE20 16 DIO，预组装电缆为 7789806LLL，无源模块组为 H2016 GROUP。
西门子 S7 - 300 和罗克韦尔 Control - Logix 的 FAD 前端适配器

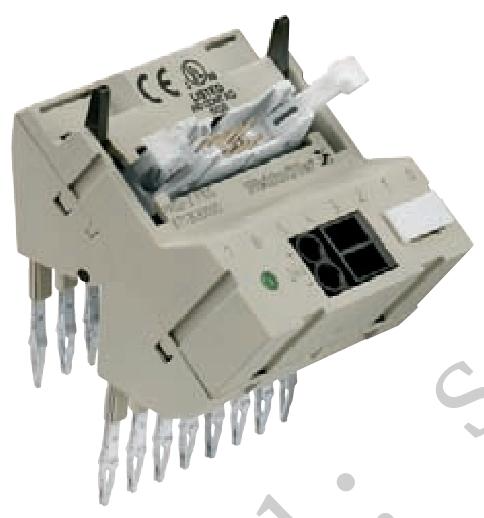

1. 西门子 S7 - 300 的 FAD 前端适配器
适用于带有 20 极和 40 极的西门子 S7 - 300 卡，如 FAD S7/300 HE20 UNIV、FAD S7/300 HE20 16 DIO、FAD S7/300 HE40 UNIV、FAD S7/300 2XHE20 32DIO、FAD S7/300 HE40 32DIO 等。
以 FAD S7/300 HE20 UNIV 为例，技术数据包括连接数据（与卡的连接、现场侧连接）、额定数据（工作电压、每通道最大电流等）、一般数据（环境温度、存储温度等）、认证（CE 等）、尺寸（长度 × 宽度）等，并有对应的订购订单号和适用的 PLC 卡型号。
2. 罗克韦尔 Control - Logix 的 FAD 前端适配器
适用于带有 20 极和 36 极的罗克韦尔 Control - Logix 卡，如 FAD CLTX HE20 UNIV、FAD CLTX HE20 16DI、FAD CLTX HE20 16DO、FAD CLTX HE40 UNIV、FAD CLTX 2XHE20 32DI、FAD CLTX HE40 32DI、FAD CLTX 2XHE20 32DO、FAD CLTX HE40 32DO 等。
以 FAD CLTX HE20 UNIV 为例，技术数据包括连接数据、额定数据、一般数据、认证、尺寸等，并有对应的订购订单号和适用的 PLC 卡型号。
RSF PLC - 数字信号的无源接口
用于传输 32 个数字输入 / 输出信号，包括 1 线、2 线、3 线数字信号的无源接口。

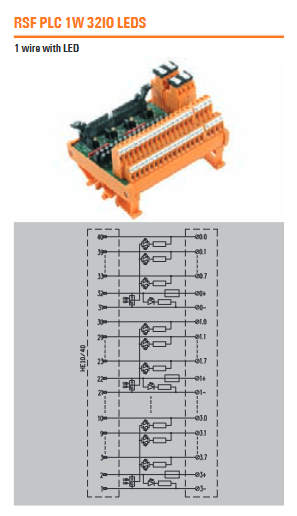

1 线数字信号接口：如 RSF PLC 1W 32IO，具有信号可按字节分组（通过跳线选择）、可选择按正或负信号切换（通过跳线选择）、可选状态指示器（LED）显示工作状态和电压、螺丝或张力夹连接等特点。技术数据涵盖连接数据与功能、额定数据、一般数据、认证、尺寸等，并有对应的订购数据和配件信息。
2 线数字信号接口：如 RSF PLC 2W 32IO，特点和技术数据等与 1 线类似，针对 2 线传输方式在参数上有所调整。
3 线数字信号接口：如 RS F40 INIT32 LMZF，同样具备相应的特点、技术数据、订购数据和配件信息。
RSM - 数字信号的隔离接口
用于通过 SIM 电缆或前端适配器 FAD 在 PLC 和现场之间传输电信号的继电器数字输出接口，包括 16 个和 32 个隔离数字信号的接口。
16 个隔离数字信号接口：如 RSF40 16 RS OUT，具有电气绝缘（使用可插拔继电器，可与固态继电器互换）、状态指示器（LED）、螺丝或张力夹连接等特点。技术数据包括连接数据与功能、额定输入数据、额定输出数据、一般数据、认证、尺寸等，并有对应的订购数据和配件信息。

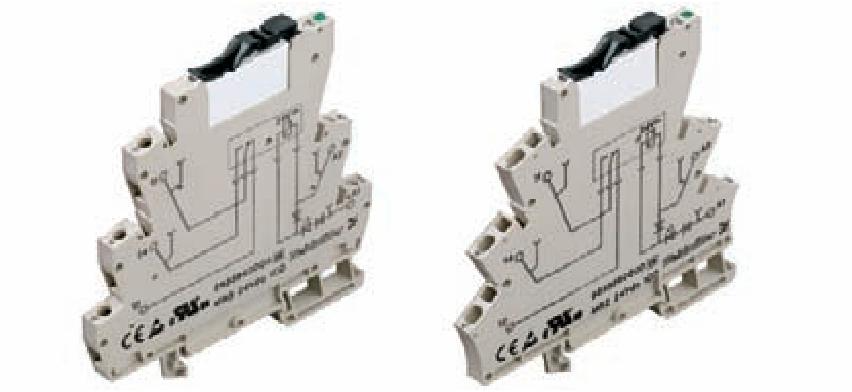

32 个隔离数字信号接口：如 RSM - 32 PLC C 1CO，具有输入 / 输出加强绝缘（触点之间基本绝缘）、状态指示器（LED）、螺丝或张力夹连接等特点，技术数据和订购数据等也根据自身特性设定。
MICRO - INTERFACE 解决方案
1. 概述
MICRO - PLC 适配器用于通过预组装电缆将 MICROSERIES 系列继电器和光耦模块连接到 PLC 或其他控制器。适配器由 15 极 SUB - D 连接器或 10 极带状电缆形成，可连接一组 8 个 MICROSERIES 继电器 / 光耦模块（带螺丝或张力夹连接）。
2. 不同品牌 PLC 的选择指南
针对 GE Fanuc 90 - 30、RX3i、OMRON CJ1W、Rockwell Compact Logix、Control Logix、Schneider M340、MICRO - PREMIUM、Siemens S7 - 300/ET - 200M、S7 - 400 等品牌的 PLC，提供了详细的选择指南，包括 PLC 输入 / 输出卡的制造商代码、通道数量 / 类型、标准电缆的订单号和数量、连接方式（螺丝连接或张力夹连接）、MICROADAPTER 的订单号和数量以及对应的输入或输出继电器的信息等。
