Honeywell Experion PKS系列C I/O
时间: 2025-07-31浏览次数：
Honeywell Experion PKS系列C I/O
Honeywell Experion PKS系列C I/O
Series C I/O 用途
与 Process Manager I/O 的比较：在非易失性存储器、IOL 速度、HART 支持、主从模块分离、安装环境、配置存储器备份等方面存在差异。
Series C I/O 定义：是一系列传统和特殊功能的输入 / 输出信号接口设备，支持本地软件配置，与 C300 控制器共享相同外形规格，采用相同安装系统。
Series C I/O Mark II：是对现有 Series C 平台在 IO 模块、相关 IOTA、IO 链路、电源、配电和机柜基础设施方面的增强，更具成本效益，设计风格不变，但不支持任何 PM I/O。
Series C 脉冲输入模块（SCPIM）：能实现高精度脉冲计数，有 8 个输入通道，部分可配置为双输入，最后 2 个通道还可配置为快速切断输出，具备多种功能，与 Series A PIM 在外形规格、冗余支持等多方面不同。
通用输入 / 输出（UIO）模块：32 个通道可独立配置为多种类型，支持多种功能，与现有 Series C 的 AI、AO、DI、DO 模块在温度范围和通道配置上有差异。
低电平模拟输入（LLAI）模块：用于低电压设备，支持 16 个通道，接受毫伏级温度输入，有诸多特点，与 AI-LLMUX 模块存在通道数量等多方面不同。
通用水平输入 / 输出（UHIO）概述：能替换 TDC 2000 基本控制器和扩展控制器，介绍了与 CB/EC 机架的映射、功能、硬件、与 Series C IOTA 的差异及认证相关内容。
Series C I/O 规划与设计

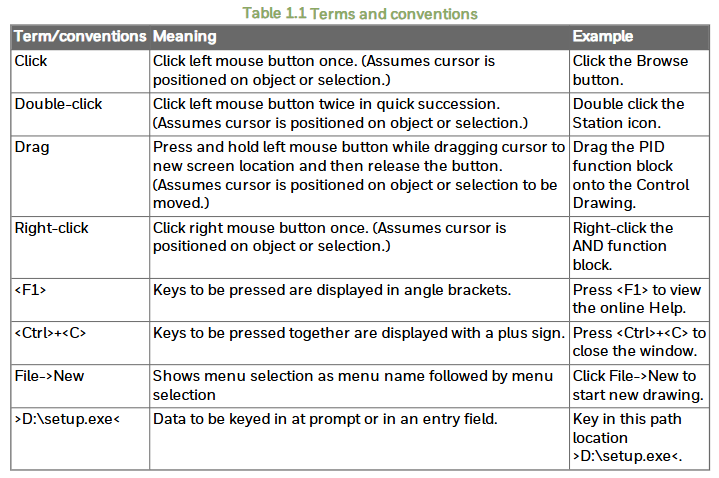

一般规划参考：提及相关规划文档，介绍了 Series C I/O 的外观和多种模块的功能特点。
与 C300/CN100 拓扑结构：遵循一定的拓扑规则，涉及冗余、切换、初始化、I/O 链路数量、性能、容量等方面。

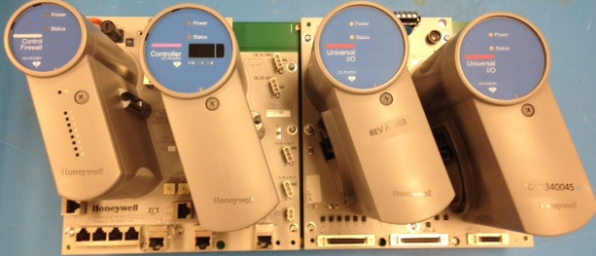

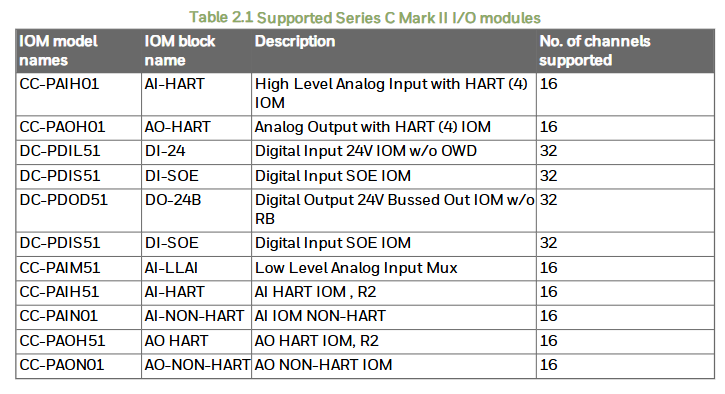

支持的 Series C I/O 模块：列出多种模块型号、名称、描述等信息，以及兼容性矩阵、不同型号模块的差异、识别方法、冗余配置考虑和生命周期变化。
支持的 Series C I/O 选项：包括多种选项，还涉及 I/O 库、IOM 功能块、通道功能块的检查，模块包含关系的定义，以及 UIO 的温度降额、内部耗散计算等内容。
I/O 链路性能规格：介绍了链路单元概念、传输速率，以及链路单元利用率、减少 I/O 链路流量、事件收集、PV 和反向计算扫描等内容。
通用输入 / 输出模块 2（UIO-2）：除具备 UIO 的所有功能外还有增强功能，与 UIO-1 在多个方面存在差异。
Series C I/O 安装和升级
安装声明：强调设备安装需符合相关电气规范，注意静电放电防护和危险区域操作安全。
安装 Series C IOTA 到载体：需满足一定前提条件，按特定步骤安装。
将 I/O 模块安装到 IOTA：有相应的前提条件和安装步骤，安装时需注意螺丝使用。
IOTA 板的接地和电源考虑：介绍了 IOTA 板的连接和电源测试方法及注意事项。
通过 I/O 终端组件连接 IOM 和现场设备：说明了 IOM 类型与辅助硬件的关系及相关表格。
为 Series C 系统供电：电源系统提供多种功能，类似 Process Manager 电源系统。
Series C IOTA 板的熔断：所有 IOTA 至少包含一个保险丝，介绍了相关属性。
Series C IOTA 引脚分配
详细介绍了多种 IOTA 型号，包括模拟输入、输出，数字输入、输出，低电平模拟输入多路复用器，速度保护模块，伺服阀定位器模块，通用输入 / 输出等不同类型的 IOTA，涉及终端块接线、现场接线、模块保护、允许的布线电阻、板连接等内容。
Series C PIM 连接
连接框图：展示了 PIM 连接的各个组件及信号处理流程。
现场设备输出级类型：介绍了多种输出级类型及 PIM 与之适配情况。
PIM 电阻偏置终端块：用于安装适当偏置电阻，介绍了相关操作。
各终端块引脚定义和分配：包括 TB1、TB2、TB3、TB4 的信号定义和引脚分配。
脉冲验证启用：需在 Control Builder 中选择要验证的流。
与其他设备的连接：介绍了与 ST500 双脉冲模拟器、双流设备、其他传感器类型的连接方法，以及输入阈值选择和推荐电缆类型。
Series C 通用水平输入 / 输出（UHIO）组件
介绍了水平 C300/CF9 IOTA、水平 UHIO IOTA、I/O 连接器、TDC 2000 系统的系统和接地审计清单、UHIO 的组件、安装、通用法规合规性、COTS AC-DC 电源、保护接地和环境特性等内容。
导轨安装的通用输入 / 输出（UIO）模块
优势：空间消耗少、成本效益高、组件 relocation 简单。
物理描述：介绍了组件构成及部分组件的型号、尺寸、重量等信息。
输入 / 输出链路（IOL）管理：支持特定 UIO IOTA 版本和 DIN 导轨安装，介绍了相关电缆。
单模 FOE：是导轨安装 UIO 的必需组件，介绍了其组件选项、安装位置等。
系统布线：展示了单柜和相邻柜中导轨安装 UIO 模块的端到端连接。
电源要求：由 + 24VDC 远程工业级电源供电，介绍了电压范围、功耗、相关保护、布线、熔断终端块和断路器等。
机构认证：具备 CE、CTick、HAZLOC 等认证。
环境条件：明确了工作和存储的温度、湿度等环境参数。
模块组装、安装、连接、拆卸：详细介绍了相关步骤和注意事项。
可更换备件：列出了部分可更换备件的型号和名称。
Series C I/O 配置表单参考
确定冗余：IOM 块代表 I/O 模块硬件实例，可配置冗余，生成系统事件和警报。
切换和次级就绪：切换是次级模块变为初级状态的过程，次级模块的就绪状态决定其能否接管控制功能。
故障条件和切换：某些故障会导致切换，如初级模块电源故障等，也有一些故障不会导致切换。
配置工具：使用 Experion Control Builder 创建控制策略，需进行多种操作，且 IOM 必须在配置加载时存在。
各标签配置：详细介绍了 Main、Server History、Server Displays、Control Confirmation、Identification、QVCS、Calibration、HART Status 等标签页的参数配置方法和内容。
