ABB ACH 400 交流驱动器
时间: 2025-07-30浏览次数：
ABB ACH 400 交流驱动器
ABB ACH 400 交流驱动器
安全说明与基本信息
安全警告：强调设备安装需由合格电工操作，存在危险电压，断开电源后需等待至少 5 分钟才能开盖，且设备非现场可修，出现故障需联系工厂或授权服务中心更换。还提及自动重启、控制端子并联供电、散热片高温等注意事项。
安装相关
安装前准备：需准备螺丝刀、剥线钳等工具，记录电机铭牌上的供电电压、额定电流等数据。开箱后包含用户手册、导管盒、警告贴纸和安装指南，包装盒盖有壁挂模板。
安装环境： stationary 使用时，环境温度 0-40°C（若温度达 50°C，需将额定功率和电流降为 90%），安装海拔 0-1000 米（100% 功率）、1000-2000 米（每超 100 米降 1%），相对湿度＜95%（无冷凝）。需安装在室内受控环境，防护等级有 IP21/NEMA Type 1 和 IP54/NEMA Type 12，IP54 防护灰尘和轻喷水。存储和运输温度为 - 40-70°C。

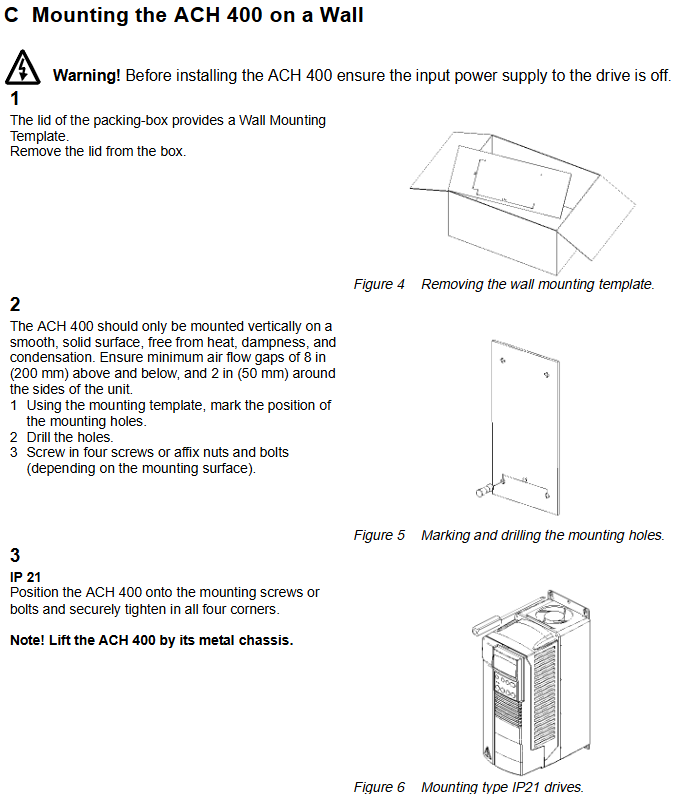

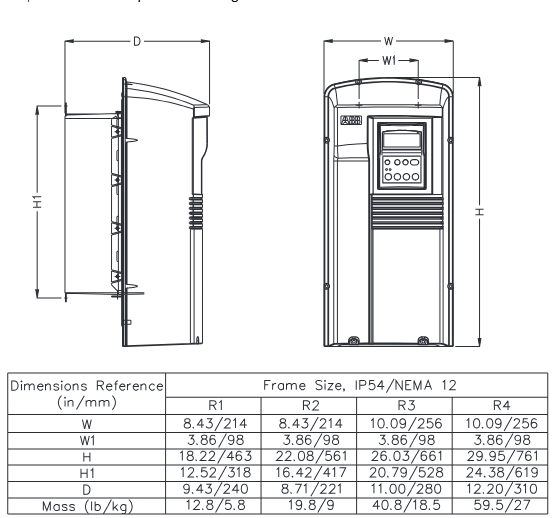

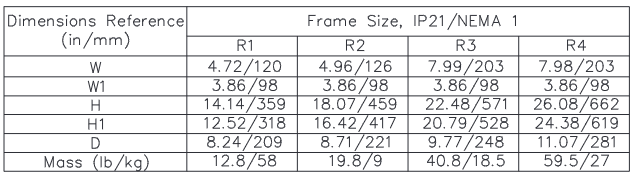

尺寸与安装：不同防护等级和框架尺寸的驱动器有不同尺寸，IP21/NEMA Type 1 和 IP54/NEMA Type 12 & 4 的各框架尺寸（R1-R4）的宽、高、深及质量等参数明确。安装需垂直固定在光滑坚固表面，保证上下 8 英寸、周围 2 英寸的气流间隙，按模板钻孔固定，IP54 型号需先拆前盖和橡胶塞。

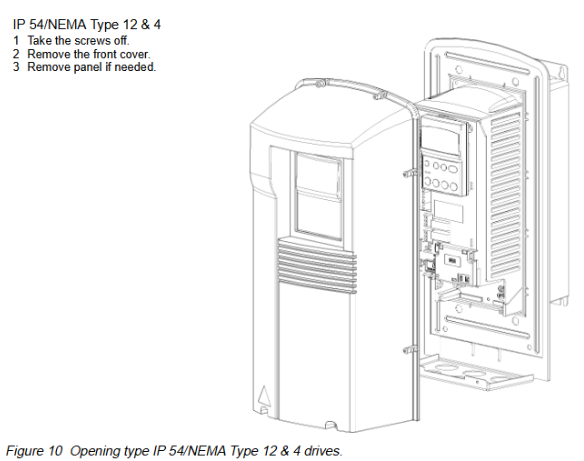

盖板拆卸与安装：不同框架尺寸和防护等级的驱动器拆卸和安装盖板步骤不同，R1、R2 与 R3、R4 的 IP21 型号及 IP54 型号各有操作要点。
端子接口与警告贴纸：端子接口包含电源、控制、通信等端子及跳线，需在指定位置粘贴警告贴纸。
电缆连接：明确各端子（电源输入、电机输出、直流母线、控制接线等）的连接要求，遵循当地电缆规格标准，不同类型布线需分开，控制布线用屏蔽电缆，电源电缆需特定温度等级，还提及电机保护相关内容。
技术参数与保护功能
技术参数：分 208-240V 和 380-480V 输入，不同框架尺寸的额定电机功率（平方转矩和恒转矩）、输入输出电流、最大输出电流、开关频率、保护限值（过电流、过电压等）、端子最大线径和螺钉扭矩、线路保险丝等参数详细列出。
保护功能：具备过电流、过电压、欠电压、过热、输出接地故障、输出短路、输入缺相、I/O 端子短路保护、电机过载保护、输出过载保护、堵转保护、欠载等多种保护功能，LED 指示灯会显示相应报警和故障状态。
编程与操作
控制面板（ACS-PAN-B）：为带背光 LCD 的字母数字面板，可连接和拆卸，支持参数复制，有手动、自动、停止等控制模式，显示输出频率等信息，可调整显示对比度。
菜单结构与参数设置：包含多个参数组，基本参数初始可见，可通过菜单功能选择全参数集。设置参数值需进入设置模式，可查看默认值。
应用宏：预设参数集，包括 HVAC Hand-Auto、HVAC Floating Point、HVAC PID Control、HVAC PFC Control 等，选择后会将除特定参数外的其他参数设为默认值，不同宏有不同的输入输出信号和参数值。
诊断与故障处理
报警与故障代码：列出多种报警（如操作失败、启动激活等）和故障（如过电流、直流过电压等）的代码、消息及描述，故障可通过控制面板重置，部分需断电重置。
诊断计数器：Modbus 通信相关的诊断计数器（如错误消息、良好消息等），可用于调试现场总线系统，可通过控制面板或串口通信重置。
通信功能
标准串行通信：支持 Modbus 协议，可连接到外部控制系统，有两个串行通信通道，Channel 1 为 Modbus 现场总线连接，需设置相关参数激活。
通信设置：包括站号、通信速度、奇偶校验等，需与主设备设置一致，还可配置控制位置、输出信号源等。
Modbus 协议：介绍了协议相关的寄存器映射、异常代码、功能代码、控制字、状态字、实际值等内容。
附录
本地与远程控制：说明本地控制（通过控制面板）和远程控制（通过数字 / 模拟输入、串口通信）的区别及设置。
PFC 宏：泵和风扇控制宏的介绍，包括控制原理、PID 控制器、继电器输出、I/O 扩展等。
尺寸图：详细给出不同防护等级和框架尺寸的 ACH 400 驱动器的尺寸图纸。
