ABB AC 800PEC高性能控制系统
该技术更进一步，它是一个双核处理器单元，将这些高速控制与通常由单独的PLC（可编程逻辑控制器）单元执行的低速过程控制任务相结合。AC 800PEC嵌入到具有集成标准通信的稳健灵活的系统结构中，在工业过程控制器领域是独一无二的。AC 800PEC是满足高要求的终极方法
AC 800PEC具有独特的功能组合，适用于要求苛刻的应用：
•循环时间短，低至100μs
•高处理能力
•通过光链路实现快速通信和I/O
•编程工具：-使用ABB的Control Builder（紧凑版和专业版）使用IEC61131-3语言进行系统工程-使用MATLAB®/Simulink®进行基于模型的设计的产品和控制开发，轻松弥合从模拟到实施的差距
•完全集成到ABB Ability™系统800xA中
•创新灵活地使用FPGA，在设备中包含协议和应用程序功能，而不会产生额外的处理器负载
•光通信
•工业级硬件，无活动部件
•生命周期长，易于升级
•强大的依赖文件系统，不易受到断电后的影响
专为控制流程工业中的电源而设计
ABB在工业、海洋和其他应用的流程方面拥有全球专业知识和技术诀窍。因此，AC 800PEC是ABB工业应用以及第三方产品和系统的关键控制器。
AC 800PEC是一个高效灵活的控制器系列。使用MATLAB®/Simulink®的短循环时间、快速（输入/输出）I/O、高处理能力和先进控制的好处：
•提高工艺质量和产量
•节省开发和工程成本
•降低产品的能耗
•缩短开发项目的上市时间
•节省工程和软件开发方面的人员和资源
•提高资产回报率（ROA）
•硬件备份行程与快速集成
组合输入/输出
AC 800PEC控制系统的模块化结构意味着它可以适应任何应用规模，从最大的工业厂房和推进系统到空间和成本至关重要的非常紧凑的产品。在世界各地，成千上万的处理器现在正在各种要求极高的应用中证明自己的价值。
强大的硬件，实现高效、高速的处理
AC 800PEC将CPU的浮点计算性能与FPGA的灵活性和高速能力相结合。
该系统分为三个性能级别，涵盖不同的循环时间。根据速度要求分配控制任务：
•非常快的任务，低至25纳秒（FPGA任务为纳秒）
•快速任务低至100μs（Matlab/Simulink任务为微秒）
•将任务速度降至1毫秒（控制任务为毫秒）

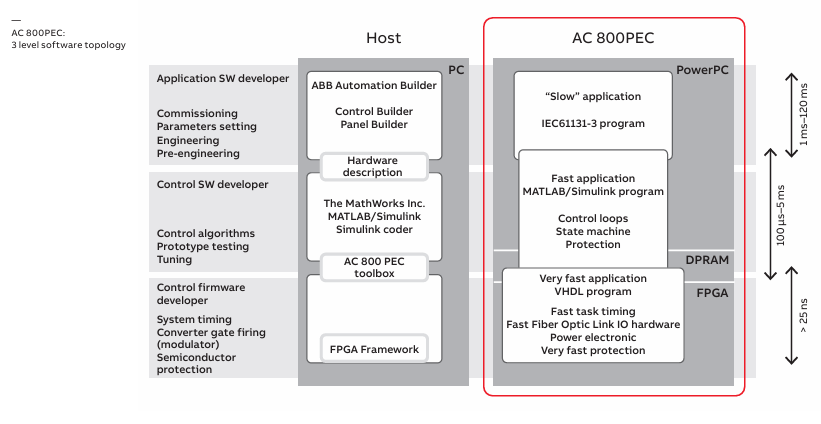

AC 800PEC的硬件架构与三级软件结构完美匹配。
为了支持较短的处理周期，AC 800PEC提供了一个快速的I/O系统。根据I/O连接的速度，可以实现低于100μs的数据吞吐量时间，包括读取、处理、写入和传输信号所需的时间。
AC 800PEC软件在三个性能级别上的实施提供了卓越的控制和通信功能。
以下软件包已开发出来，以支持我们每种特定的大功率整流器应用。
应用
•AC 800PEC单元控制器↔ 通过PEC-PEC光纤链路（100μs）进行AC 800PEC主控制器通信
•单元可以独立于主设备进行控制
•允许紧急操作（在紧急模式下，无需AC 800PEC，仅可与DCS800预磁化结合使用）
•可包括预测性维护功能
•软件中包含的开路、过电流、欠电压、过电压保护包——新开发的OPC（开路保护）独立PLC（可编程逻辑控制器），与
AC 800PEC主控制器在主面板维护时具有功能或作为独立保护
•事件中受控停机，不需要立即跳闸→ 减少对流程的干扰
•应用软件中集成了Potline负载摆动检测和甩负荷功能
•有载分接开关快速分接功能，以防止干扰期间直流电流过载
•基于AC 800PEC系列的特殊电位线接地电阻测量系统（PERMS）
•最大功率调节-防止功耗过高，并支持您的发电机
•最大直流电压调节，稳定您的过程
电弧炉应用
•稳定的电弧检测
•不同的控制模式（恒流、恒功率或恒电阻）
•快速连接到电能质量系统（PQS）
ELREG（电极调节；阳极液压系统控制）功能包括：
•电极手动控制（模拟或数字）
•电极快速提升功能（带或不带单独的快速提升阀）
•自动引弧功能
•自动电弧重燃功能
•根据炉子行为或加热阶段进行自适应电极控制
•叠加积分控制电路
•电压波动测量（稳定性指标计算）
•电弧到屋顶检测/保护
•引弧过程中的电弧到屋顶保护
•液压油压力监测和电极保护
•塌方探测
•高压检测
•背压阀控制逻辑
•电压对地监控
•屋顶电压监测
•关闭炉后电极自动升高功能（距离或位置可选）
•截止阀控制
•电极和手臂保护的电极速度限制
•未来功能-自动比例阀线性化检查-自动比例阀门线性化-稳定熔化过程的动态电压设定点控制

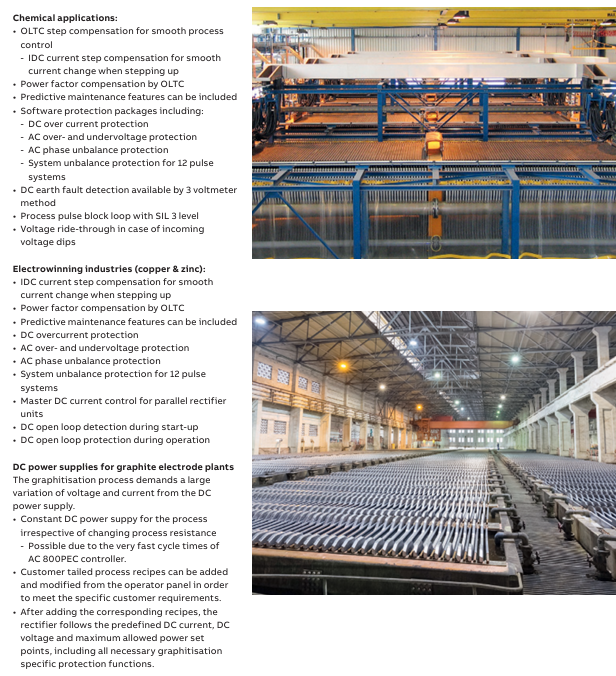

化学应用：
•OLTC阶跃补偿实现平稳过程控制-IDC电流阶跃补偿，在升压时实现平稳电流变化
•OLTC功率因数补偿
•可包括预测性维护功能
•软件保护包包括：-直流过电流保护-交流过压和欠压保护-交流相位不平衡保护-12脉冲系统的系统不平衡保护
•可通过3伏特计法进行直流接地故障检测
•SIL 3级工艺脉冲阻断回路
•输入电压骤降时的电压穿越
电镀行业（铜和锌）：
•IDC电流阶跃补偿，使升压时电流变化平稳
•OLTC功率因数补偿
•可包括预测性维护功能
•直流过电流保护
•交流过压和欠压保护
•交流相位不平衡保护
•12脉冲系统的系统不平衡保护
•并联整流器单元的主直流电流控制
•启动期间的直流开环检测
•运行期间的直流开环保护
石墨电极厂的直流电源
石墨化过程要求直流电源的电压和电流变化很大。
•无论过程电阻如何变化，都能为过程提供恒定的直流电源——这可能是由于AC 800PEC控制器的循环时间非常快。
•可以从操作面板添加和修改客户跟踪的工艺配方，以满足特定的客户要求。
•添加相应配方后，整流器遵循预定义的直流电流、直流电压和最大允许功率设定点，包括所有必要的石墨化特定保护功能。
性能的可扩展性
分布式控制系统
•处理周期时间低至1ms
•使用慢速I/O
•在Control Builder HMI（人机界面）中编程
•处理周期时间低至1ms
•使用慢速和快速I/O
•Control Builder中的接口编程
•几乎支持所有常见的现场总线
•可根据要求提供硬件时间戳
PLC（可编程逻辑控制器）
•处理周期时间低至1ms
•使用快速和慢速I/O
•在Control Builder中编程
可编程自动化控制器
•循环时间低至100μs
•使用快速和慢速I/O
•在MATLAB®/Simulink®和Control Builder中编程

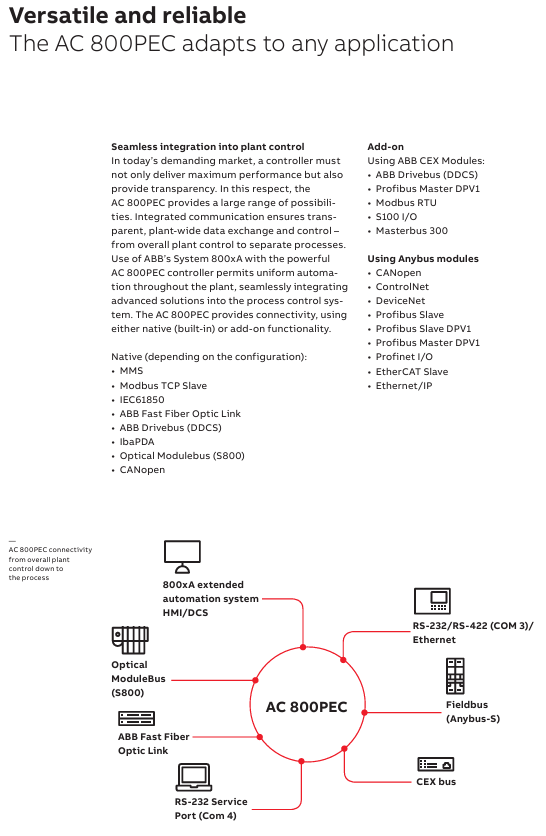

任何速度的过程接口
AC 800PEC提供两种I/O——快速和慢速。快速I/O系统涵盖需要小于1ms的读写操作，慢速I/O系统涵盖1ms以上的速度。
快速I/O系统是AC 800PEC专用的，使用仅通过光纤链路连接的设备，与电气概念相比具有实质性的优势：
•控制器和I/O设备之间的快速通信
•抗电磁干扰能力强
•无电位连接，使隔离变送器过时
ABB S800系统的慢速I/O模块可以根据项目需要添加到任何配置中。
