ABB ACS 100 系列变频器
时间: 2025-07-30浏览次数：
ABB ACS 100 系列变频器
ABB ACS 100 系列变频器
安全说明与基本信息
安全警告：强调仅合格电工可安装设备，存在危险电压，断开电源后需等待至少 5 分钟才能开盖，且设备非现场可修，故障时需联系供应商更换。还提及自动重启、控制端子并联供电、参数修改影响设备功能、散热片高温等注意事项。
安装相关
安装环境： stationary 使用时，安装海拔 0-1000 米（100% 功率）、1000-2000 米（每超 100 米功率和电流降 1%）；环境温度 0-40°C（16kHz 开关频率时为 0-30°C），最高 50°C 时功率和电流需降至 80%（4kHz 开关频率）；相对湿度＜95%（无冷凝），需避免导电粉尘等，安装场所需清洁干燥。存储和运输温度为 - 40-70°C。

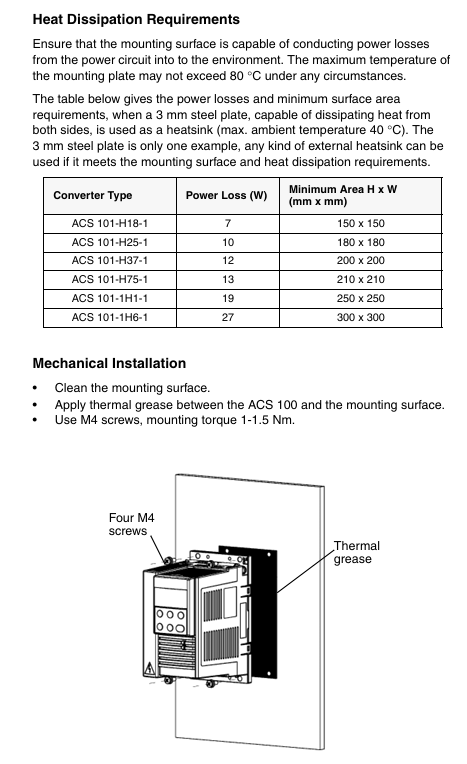

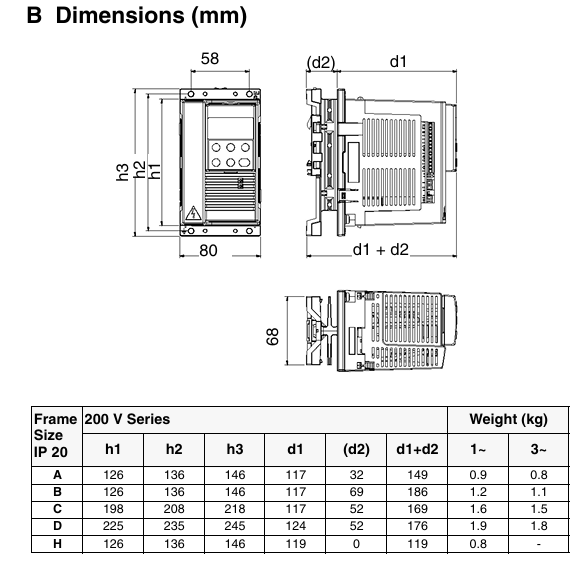

尺寸与安装：不同框架尺寸（A、B、C、D、H）的变频器有不同尺寸参数，包括高度、宽度、深度及重量等。安装方式有壁挂（用 M4 螺丝）、DIN 导轨（35mm）、法兰安装等，框架 H（无散热片）需安装在特定金属表面并满足散热要求，安装时需保证一定空间以利散热。
盖板拆卸与安装：按压顶部和底部四角的四个卡扣按钮即可拆卸盖板，安装时需先复位盖板再通电。
电缆连接：明确电源输入、电机输出、直流母线、保护接地等端子的连接要求，电机电缆需屏蔽，与控制电缆和电源电缆分开布线以避免电磁干扰，遵循当地电缆截面标准，控制端子和电源端子有不同的线径和扭矩要求。
端子接口与警告贴纸：端子接口包含电源、控制、通信等端子，需在指定位置粘贴对应语言的警告贴纸。
技术参数与保护功能
技术参数：分标准系列和无散热片系列，不同功率的变频器在输入电压、持续输出电流、最大输出电流、开关频率、保护限值（过电流、过电压等）、电机电缆最大长度、端子线径、保险丝、功率损耗等方面有详细参数。
保护功能：具备过电流、过电压、欠电压、过热、输出接地故障、输出短路、输入缺相、电源损耗耐受（500ms）、I/O 端子短路保护、长期过电流限制跳闸（110%）、短期电流限制（150%）、电机过载保护等，LED 指示灯会显示相应报警和故障状态。
编程与操作
控制面板（ACS 100-PAN）：可随时连接和拆卸，支持参数复制到同软件版本的其他 ACS 100，有本地（LOC）和远程（REM）控制模式，可显示输出频率、电流等，通过按键实现启动 / 停止、方向切换、参数设置等操作。
配置开关（S1）：用于配置电机额定频率、加减速斜坡时间、数字输入的 I/O 配置，位置 0 为默认，若使用控制面板需设为 0，电源启动时读取其位置。
参数设置：包含多个参数组，涉及实际值与状态、电机值与限制、驱动控制、输入 / 输出、监控等，部分参数修改受启动状态和配置开关位置限制，可通过控制面板进行参数值的查看与设置。
菜单功能：可恢复出厂默认设置、在面板与驱动器间复制参数等，需在驱动器停止且本地控制、配置开关设为 0、参数锁定解除的状态下操作。
诊断与故障处理
报警与故障代码：列出多种报警（如参数上传 / 下载失败、启动激活时操作不允许等）和故障（如过电流、直流过电压等）的代码及描述，报警和故障信息可通过控制面板按键清除，部分故障需断电重置。
