ABB AC 800M控制器硬件
产品概述

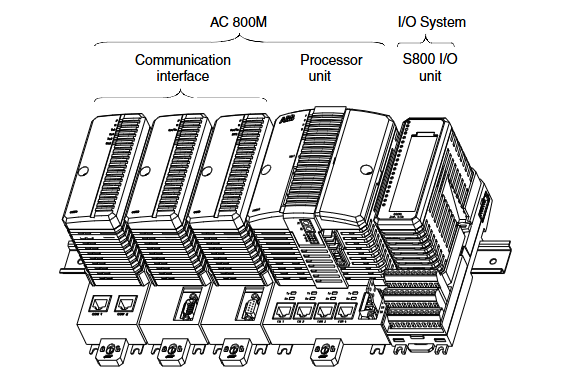

交流800M总体：是可配置编程的硬件平台，配置编程后成为 交流800M或 AC 800M高控制器，包含处理器单元、高完整性处理器单元等硬件单元。可作为独立过程控制器或在控制网络中执行本地控制任务，支持多种 I/O 系统连接，需加载固件和用 控制生成器M创建应用程序，适用于从小型 PLC 到高级 DCS 等多种应用，AC 800M高控制器可运行非 SIL 和 SIL 分类应用。
处理器单元：

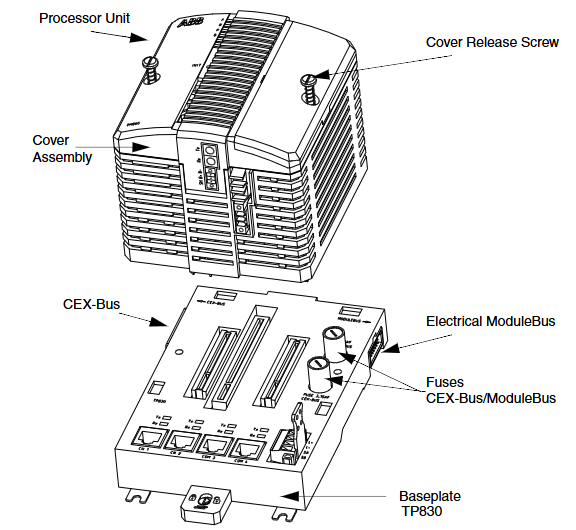

PM8xx/TP830：由处理器单元和底座组成，CPU 板含微处理器等，电源板生成供电，底座有多种连接。在单 CPU 配置中可直接连接 S800输入/输出集群，CEX巴士可扩展通信端口。
PM891：高性能控制器，通过光学 Modulebus连接 S800输入/输出系统，可独立或在控制网络中运行，支持冗余配置，有多种接口和连接器，包含冗余链路。
冗余：下午861点等处理器单元支持冗余，控制器含两个处理器单元，一个为主一个为备份，故障时无缝切换，更换故障单元后系统恢复冗余。PM86x/TP830和 PM891在冗余配置上各有特点。
高完整性：交流800M可配置用于安全关键应用，主要组件有 下午865点等，下午865点有增强内部诊断，SM810和 SM811各有特点，高完整性系统的 模块总线电报使用长帧概念。
控制软件：是控制器功能的通用名称，由硬件、固件和应用程序功能组成，需用 控制生成器M工具创建应用。
以太网地址：PM8xx（ǴPM891）的 TP830底座和 PM891单元都有独特以太网地址。
关键特性：模块化、安装简便、故障排除便捷、防护等级、EMC 认证、支持多种 I/O 和通信协议、电池备份、CPU 冗余等。
产品发布历史：列出了各版本 交流800M的新增内容和对应用户文档。
安装
场地规划：需考虑温度、振动、冷却、接地等场地选择和建筑要求，电缆铺设、电源供应和外壳也有相应规范。
安装步骤：包括将 交流800M单元安装到 DIN 导轨、金属板和预制铝型材上，以及各种处理器单元在不同配置下的安装，还有 CEX巴士相关单元、各类接口、模块总线、电源供应单元、主断路器单元、投票单元、外部电池单元和 I/O 单元的安装，同时要注意安装在机柜中的情况和通风的安装尺寸。
配置
基本信息：使用 控制生成器工具可配置硬件和制作应用程序，有相关文档和在线帮助提供信息。
连接与通信：介绍了 控制生成器的连接方式，控制网络的特点和连接，处理器单元的通信端口及功能，控制器 IP 地址在不同配置下的设置方法。
系统配置：说明了连接 I/O 系统的多种方法，模块总线的组成和连接能力，PROFIBUS DP、PROFINET IO、基金会现场总线HSE、TRIO/Genius远程I/O、Satt I/O等的相关配置，以及 ABB 驱动器系统的连接方式和电源系统的配置。
操作

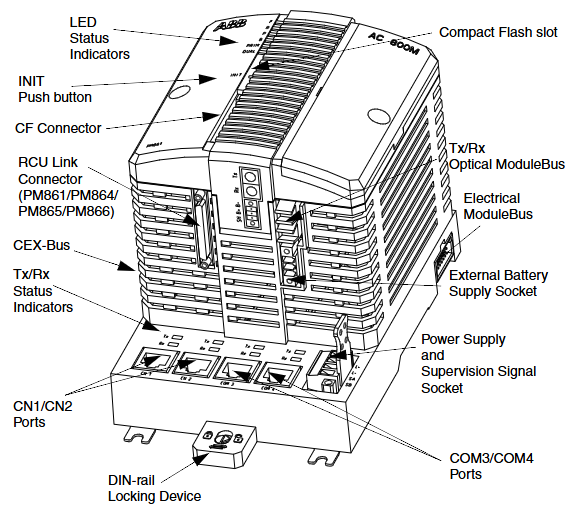

交流800M控制器（PM8xx）：介绍了其组成，LED 指示灯、开关和按钮的功能，以及连接器的作用。
启动与模式：包括启动相关参考信息，冗余配置启动注意事项，不同启动模式（热启动、冷启动、控制器重置）的操作和特点，以及自动切换到备份 CPU 的情况。
操作验证：说明了如何验证 交流800M运行是否正常，包括单 CPU 和冗余 CPU 的验证方法。
维护
预防性维护：规定了定期检查系统硬件、更换电池等预防性维护的频率和操作。
电池更换：详细说明了内部电池、SB821外部电池单元和 SB822可充电外部电池单元的更换方法和注意事项。
在线更换单元：介绍了可在线更换的单元及注意事项，包括 CPU 在不同配置下的更换、RCU 链路电缆的在线更换等。
纠正性维护：说明了 模块总线和 CEX巴士保险丝的更换方法，以及各类单元的故障查找程序。
附录
硬件单元：详细介绍了多种处理器单元、CEX巴士互连单元、SM810和 SM811、各类接口、电源供应单元、投票单元、调制解调器单元、外部电池、DIN 导轨和其他设备的关键特性、技术数据等信息。
功耗：给出了在 40°C 环境下标准配置的保险丝要求，以及各类 交流800M单元的电流消耗和功耗数据，还有相关计算方法和最大电流供应等信息。
推荐组件：提及相关推荐组件信息。
指令考虑：涉及电磁兼容性和低电压指令相关内容。
标准：包含危险场所认证信息。
环境数据：提供了 交流800M产品的环境数据，包括气候和机械环境条件等。
