ABB ACS1000 系列中压变频器
时间: 2025-07-29浏览次数：
ABB ACS1000 系列中压变频器
ABB ACS1000 系列中压变频器
产品定位与核心优势
ACS1000 是 ABB 推出的中压交流传动解决方案，专为控制中高压电机设计，功率范围覆盖1.1-63 MW，适配电压等级2.3-11 kV，核心优势包括：
高效可靠：采用直接转矩控制（DTC）技术，动态响应快（速度阶跃响应≤10 ms），调速精度高（±0.1% 额定速度），且功率因数≥0.95（满负载时），降低电网损耗。
灵活适配：支持多种电机类型（异步电机、同步电机），可配置为单传动或多传动系统，适配不同工业场景的负载特性（如恒转矩、变转矩）。
高可用性：模块化设计支持在线维护，关键部件（如功率模块、冷却系统）可冗余配置，平均无故障时间（MTBF）长，减少停机风险。
环保与合规：输入电流谐波畸变率（THD）低（≤5%），无需额外滤波器即可满足国际标准；符合 CE、UL、IEC 等多项认证，适配全球市场。
技术架构与核心组件

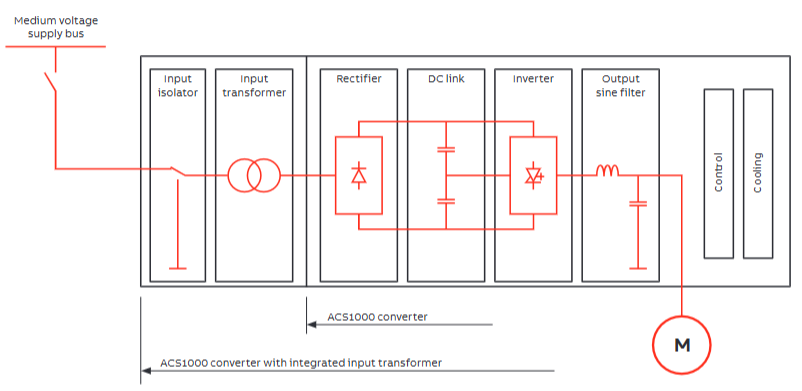

1. 拓扑结构
采用三电平 NPC（中性点钳位）逆变器设计，通过 IGBT 功率器件实现电压和频率的精确控制，相比传统两电平拓扑，输出谐波更低，对电机绝缘友好。

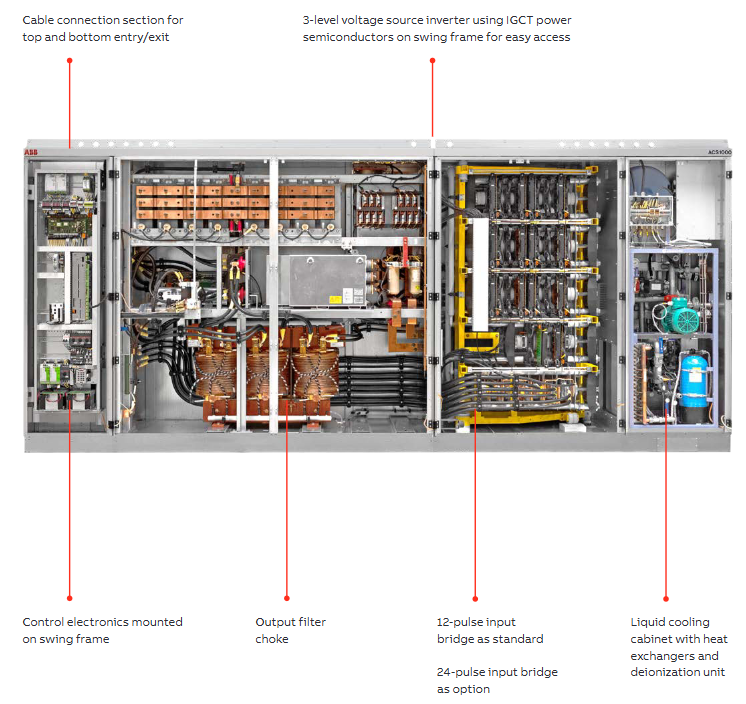

2. 核心组件
功率模块：含整流器、逆变器和缓冲电路，按功率等级分为不同框架尺寸（如 Frame 1-6），支持并联扩容。
控制单元：基于 ABB DTC 技术，集成 PLC 功能，支持逻辑控制、序列控制和 PID 调节，可通过 Panel Control 盘或上位系统操作。
冷却系统：提供空气冷却（AC）和水冷却（WC）两种方案，水冷却适用于高功率密度场景（如 10 MW 以上），支持热交换器或冷却塔连接。
辅助设备：可选 EMC 滤波器、输入隔离变压器、制动单元、正弦波滤波器（减少电机谐波损耗）等。
型号规格与性能参数
1. 功率与电压范围
电压等级（kV） 功率范围（MW） 适配电机电流（A） 典型应用场景
2.3 1.1-18 300-4500 风机、泵类
3.3 1.5-25 250-4800 压缩机、传送带
4.16 2.0-30 300-4200 轧机、破碎机
6.6 3.0-40 250-3500 矿井提升机
11 5.0-63 250-3200 大型泵站、电厂辅机
2. 关键性能
调速范围：1:1000（闭环控制）、1:100（开环控制）。
过载能力：110% 额定负载持续 60 秒，150% 额定负载持续 2 秒（适用于启动冲击负载）。
效率：额定负载下≥97%（含隔离变压器时）。
防护等级：功率单元 IP21/IP23（空气冷却）、IP54（水冷却），控制柜 IP42/IP54。
应用场景与典型配置
1. 主要行业应用
电力：锅炉风机、给水泵、凝结水泵、脱硫系统。
冶金：轧机主传动、卷取机、高炉风机。
油气：输油泵、压缩机、天然气管道增压。
水处理：大型污水泵、供水加压泵。
矿业：矿井提升机、破碎机、刮板运输机。
2. 典型配置示例
风机 / 泵类标准配置：ACS1000 主机 + 空气冷却 + 输入隔离变压器 + MODBUS 通信。
高精度传动配置：ACS1000 主机 + 水冷却 + 编码器反馈 + PROFIBUS-DP + 正弦波滤波器。
服务与支持
全生命周期服务：包括安装调试、培训、预防性维护、远程监控（通过 ABB Ability™平台）、备件供应等。
定制化方案：可根据客户需求设计柜体布局、接口协议（如 PROFINET、EtherNet/IP）、冗余配置等。
