ABB ACS800-31/U31 系列传动模块

产品概述与核心特性

定位：壁挂式低谐波交流传动模块，用于控制交流电机，支持多种电压等级（208-690 VAC），适用于工业自动化场景（如风机、泵类、传送带等）。

核心优势：

采用直接转矩控制（DTC）技术，支持高精度速度和转矩控制。

集成进线侧整流器和电机侧逆变器，通过 IGBT 模块实现能量转换，输入电流谐波畸变率（THD）低。

支持多种扩展功能（如制动斩波器、EMC 滤波器、防误启动装置），适配复杂工业环境。

技术参数与规格

1. 额定性能

功率范围：5.5-110 kW（IEC 标准）、7.5-125 HP（NEMA 标准）。

电压与频率：支持三相 208/230/400/480/690 VAC，频率 48-63 Hz。

过载能力：

轻过载：每 5 分钟允许 1 分钟 10% 过载。

重过载：每 5 分钟允许 1 分钟 50% 过载。

效率：额定功率下约 97%。

2. 结构与防护

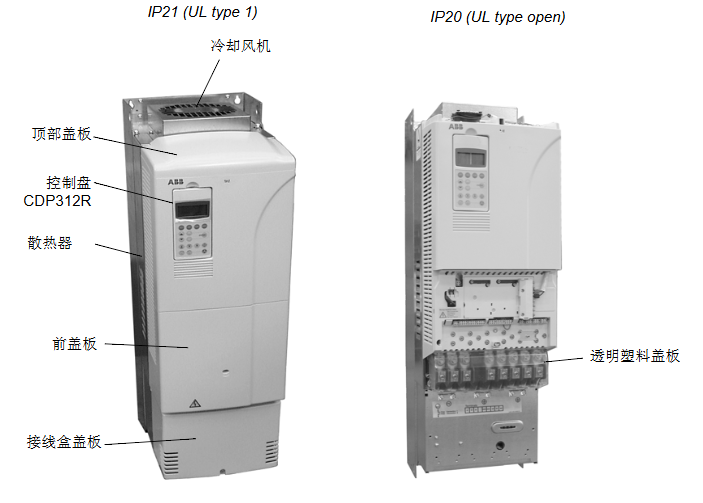

外形尺寸：分为 R5（宽 265 mm）和 R6（宽 300 mm），防护等级 IP21（UL Type 1）或 IP20（UL Type Open）。

冷却方式：强制风冷，空气流量 350-405 m³/h，噪音 70-73 dB。

硬件组成与接口

核心模块：

进线侧整流器：将交流电整流为直流电，含 EMC 滤波器（可选），抑制谐波。

电机侧逆变器：将直流电逆变为可调频交流电，驱动电机运行。

控制板（RMIO）：提供数字 / 模拟 I/O、继电器输出、通讯接口（如 DDCS 光纤通讯），支持现场总线扩展（PROFIBUS、MODBUS 等）。

关键接口：

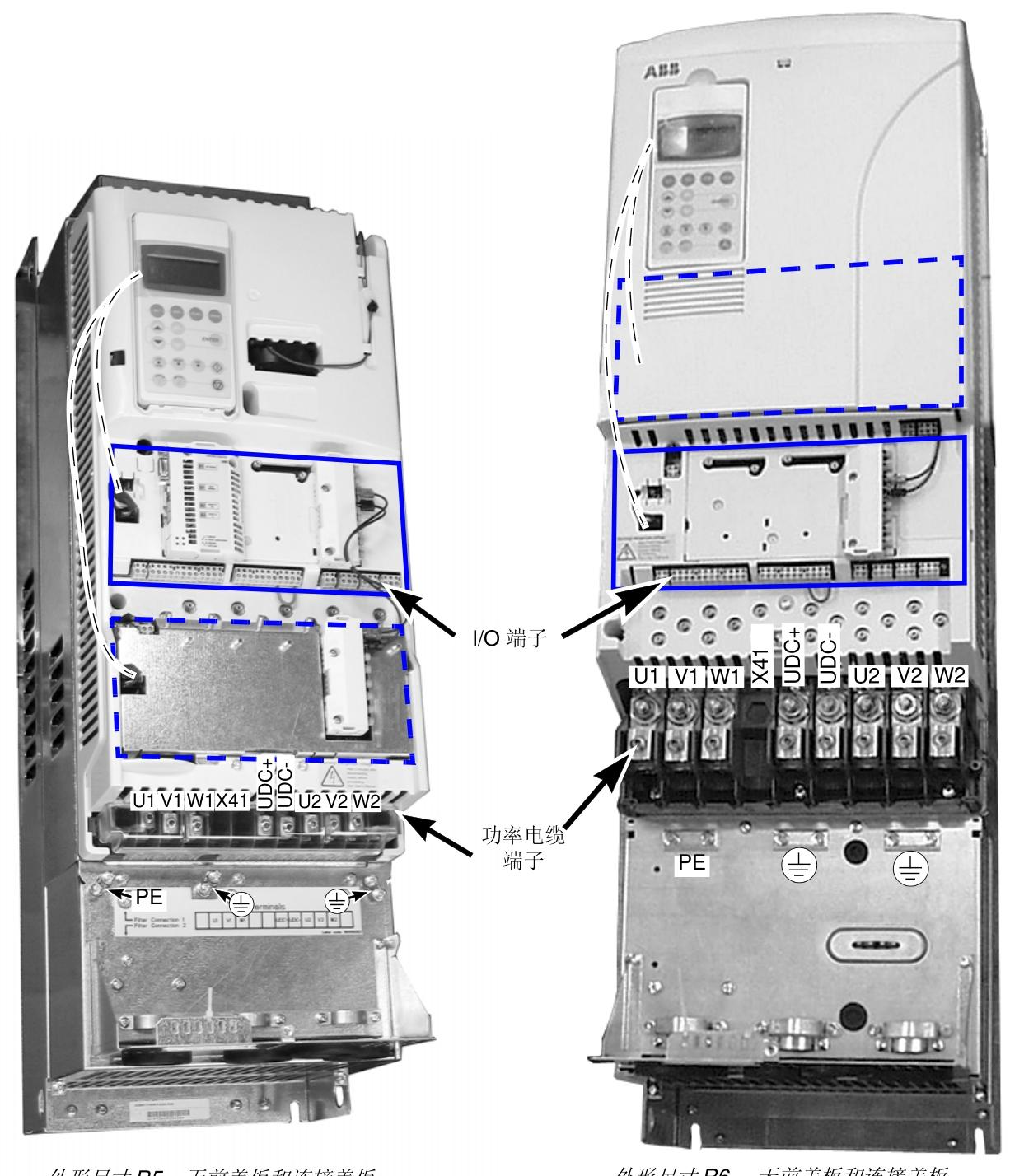

功率接口：输入（U1/V1/W1）、输出（U2/V2/W2）、制动回路（UDC+/UDC-）。

控制接口：模拟输入（0-10 V/4-20 mA）、数字输入（6 路）、继电器输出（3 路）、控制盘接口（CDP312R）。

安装与接线

1. 机械安装

支持壁挂式或柜体安装，需预留冷却空间（周围至少 50-200 mm），避免振动和高温环境。

重量：R5 约 65 kg，R6 约 100 kg，搬运需使用吊装装置。

2. 电气安装

功率电缆：需采用屏蔽电缆，截面积根据电流选择（6-185 mm²），屏蔽层需 360° 接地以减少电磁干扰。

控制电缆：模拟信号建议双屏蔽双绞线，数字信号采用单屏蔽电缆，避免与功率电缆并行布线。

接地要求：严格遵循 PE 接地规范，接地导体截面积不小于相线的 1/2（或 16 mm²，取较大值）。

安全与维护

安全须知：

高压警告：断电后需等待 5 分钟，确认电容放电完毕（电压 < 50 V）方可操作。

静电防护：处理印刷电路板时需佩戴接地手环。

防误启动：可选 AGPS 板（+Q950），通过外部开关封锁功率输出，避免意外启动。

维护周期：

散热器清洁：每 6-12 个月（根据环境粉尘量）。

冷却风机更换：每 6 年（约 50,000 小时）。

电容更换：每 10 年（受环境温度影响）。
