ABB Advant Controller 450 控制器

产品定位与核心优势

AC 450 是一款适用于高要求工业应用的过程控制器，主要特点包括：

升级与兼容性：作为 MasterPiece 200 的升级路径，支持更长生命周期，可与 System 800xA 系统完全集成。

高性能与扩展性：具备高处理能力，适合复杂应用，能在控制工程成本的同时支持流程扩展。

高可用性：支持通信、电源、CPU 和 I/O 板的冗余备份，确保工厂高可用性。

多协议支持：兼容 MODBUS、Profibus、Masterbus 300/300E、Advant Fieldbus 100 等多种通信协议，便于构建优化的控制系统架构。

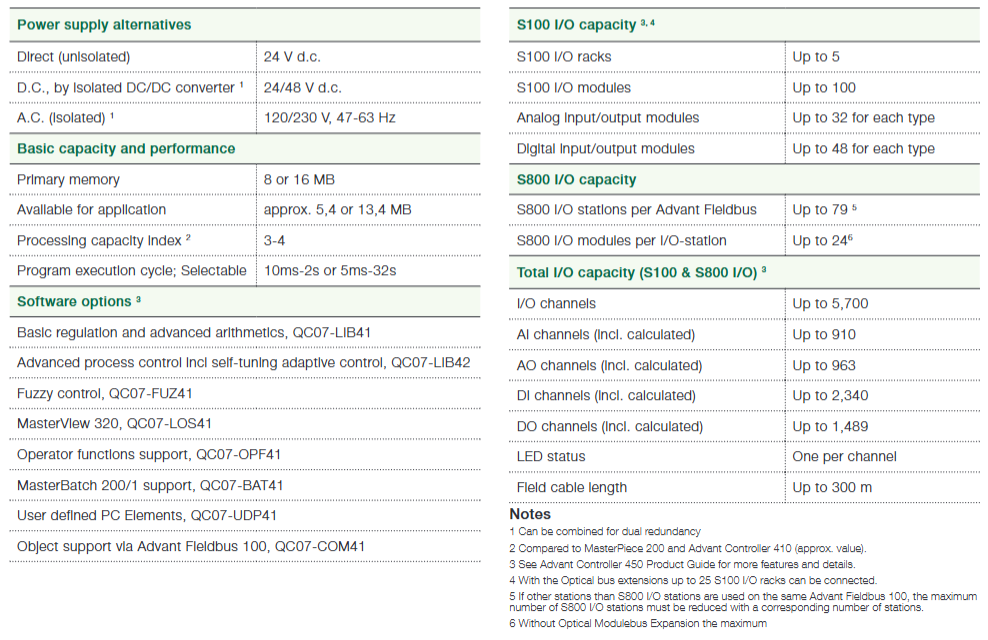

I/O 容量与配置

1. S100 I/O 容量

最多支持 5 个 S100 I/O 机架，100 个 S100 I/O 模块。

模拟输入 / 输出模块各最多 32 个，数字输入 / 输出模块各最多 48 个。

注：通过光总线扩展，可连接多达 25 个 S100 I/O 机架。

2. S800 I/O 容量

每个 Advant Fieldbus 最多支持 79 个 S800 I/O 站（若总线上有其他站，需相应减少）。

每个 I/O 站最多 24 个 S800 I/O 模块（无光学扩展时）。

3. 总 I/O 容量（S100 + S800）

总 I/O 通道：最多 5700 个。

模拟输入（含计算值）：最多 910 个；模拟输出（含计算值）：最多 963 个。

数字输入（含计算值）：最多 2340 个；数字输出（含计算值）：最多 1489 个。

其他特性：每个通道配备 LED 状态指示灯，现场电缆长度最长 300 米。

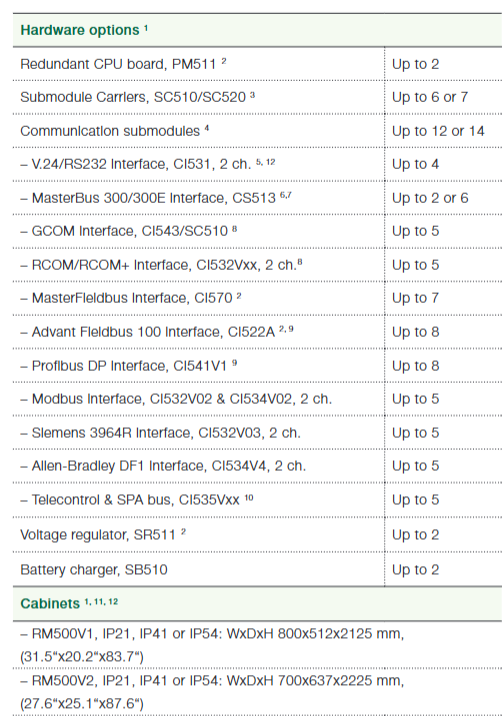

硬件选项

CPU 与冗余：最多 2 个冗余 CPU 板（PM511），支持双冗余配置。

子模块载体：最多 6 个 SC520 或 7 个 SC510，总计含 CPU 在内最多 8 个模块。

通信子模块：最多 12 个（冗余 CPU 时），支持多种接口：

V.24/RS232（CI531，2 通道）：最多 4 个；

MasterBus 300/300E（CS513）：最多 2 个（主 CPU 执行）或 6 个（从 CPU 执行）；

Advant Fieldbus 100（CI522A）、Profibus DP（CI541V1）：各最多 8 个；

Modbus、Allen-Bradley DF1 等协议接口：各最多 5 个。

电源与辅助设备：最多 2 个电压调节器（SR511）、2 个电池充电器（SB510）。

机柜：提供 RM500V1（IP21/IP41/IP54，尺寸 800×512×2125mm）和 RM500V2（IP21/IP41/IP54，尺寸 700×637×2225mm），可组合成多机柜组。
