ABB Advant Controller 410 过程控制器

产品定位与核心优势

Advant Controller 410 是一款中型过程控制器，适用于二进制、调节和监控控制，主要优势包括：

功能全面：支持逻辑控制、算术运算、数据处理、序列控制、PID 调节等多种功能，满足复杂工业场景需求。

灵活性与扩展性：硬件和软件均可灵活扩展，支持在线配置，可添加模块而不中断运行。

兼容性强：支持多种通信协议（如 MasterBus 300/300E、Advant Fieldbus 100、PROFIBUS-DP 等），可与 S100、S800 等 I/O 系统集成。

高可靠性：支持电源、通信等冗余配置，RAM 内存由电池备份（至少 4 小时），确保数据安全。

核心功能与技术特性

1. 控制与处理能力

CPU 与内存：基于 Motorola 68020 微处理器（25 MHz），配备 4 或 8 MB 带错误校正的动态 RAM，支持系统程序和应用程序存储。

编程与执行：采用 ABB Master Programming Language（AMPL），支持功能块（PC 元素）编程，程序周期时间可配置（通常 10 ms - 2 s，扩展后 5 ms - 32 s）。

I/O 容量：最多支持 4300 个 I/O 点，包括模拟输入（AI）、模拟输出（AO）、数字输入（DI）、数字输出（DO），支持 S100（本地 I/O）和 S800（分布式 I/O）系统。

2. 通信与集成

通信接口：支持 MasterBus 300/300E、Advant Fieldbus 100、PROFIBUS-DP、LONWORKS 等多种总线，可连接操作员站、打印机、外部设备等。

数据交换：通过数据集（Data Set）实现数据传输，支持 cyclic 和按需传输，支持远程通信（如 RCOM/RCOM+、MODBUS）。

3. 诊断与维护

自我诊断：具备硬件故障检测、通信错误监控等功能，通过 LED 指示灯显示系统状态（如运行、错误、超时等）。

时间同步：支持内部时钟和外部同步（精度 < 3 ms），事件时间标记精度可达 1 ms。

硬件组件

1. 核心模块

处理器模块（PM150V）：含 CPU、RAM、程序卡接口（PCMCIA）、子模块插槽（支持通信接口等），前面板有状态指示灯和操作开关（启动 / 停止模式）。

电源系统：支持 120/230 VAC 或 24/48 VDC 输入，可配置冗余电源（双电源 + 3 个电压调节器），确保稳定供电。

I/O 系统：

S100 I/O：最多 15 块 I/O 板，支持模拟量、数字量、脉冲计数等信号，与 CPU 共置于同一子架。

S800 I/O：通过 Advant Fieldbus 100 连接的分布式 I/O，每个总线最多支持 79 个站，每个站最多 24 个模块。

2. 扩展与冗余

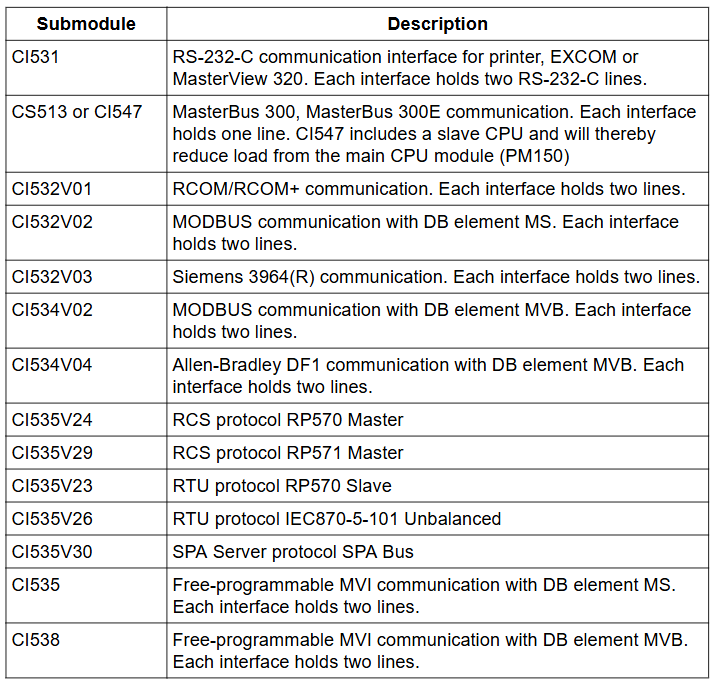

子模块：支持通信接口（如 CI531 用于 RS-232-C、CI541V1 用于 PROFIBUS-DP）、电源调节器等，可热插拔。

冗余配置：电源、通信总线、CPU 等可冗余，提高系统可用性。

软件组件

基础与可选模块

基础模块（QC01-BAS11）：包含逻辑、算术、数据处理等核心 PC 元素，支持 I/O 系统和基本通信。

可选模块：

QC01-LIB11：扩展过程控制功能（如 PID 调节、滤波器）。

QC01-LIB12：高级过程控制（如自适应调节、比率控制）。

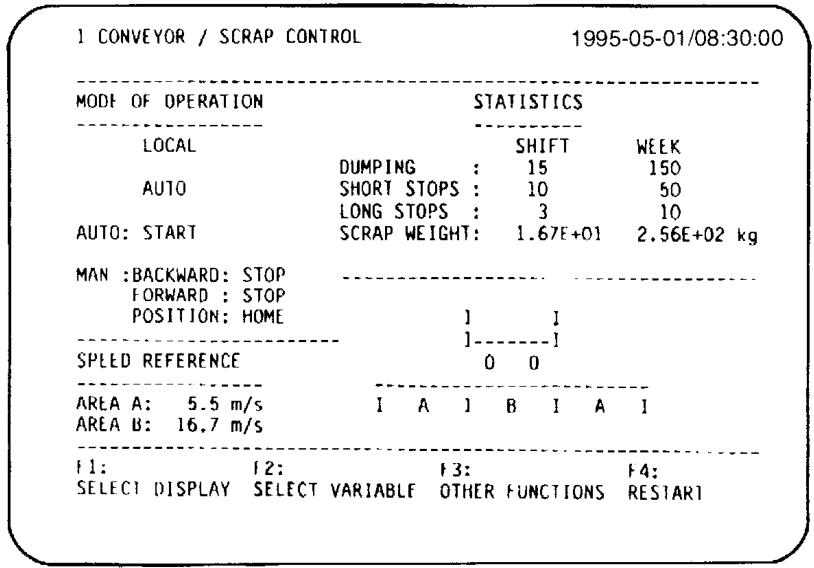

QC01-OPF11：支持操作员站功能（如趋势显示、报警管理）。
