ABB Digitric 500 工业控制器
时间: 2025-07-29浏览次数：
ABB Digitric 500 工业控制器
ABB Digitric 500 工业控制器
产品概述
Digitric 500 是一款紧凑型工业控制器，适用于单控制回路仪表化到中小型过程自动化，可完成简单至复杂的控制任务。其文档体系包括安装手册、调试手册、操作手册等，还可应要求提供接口说明（如 MODBUS）。
基本配置与功能
基础版本：含 1 个通用输入（支持热电偶、Pt100、变送器等信号，内置标准传感器线性化表）、1 个 mA 输入（可作为前馈或设定值输入，步进控制器中可作位置反馈）、1 个 mA 输出（用于定位信号等）、2 个可配置的二进制输入 / 输出、2 个继电器（用于执行信号、报警输出等），以及 4 个用于扩展功能的模块插槽。
编程器：每个控制器含可配置编程器，可预设时间相关设定值，最多存储 10 个程序，每个程序含 15 个段。
控制器输出类型：包括两点 PID 控制、热 - 关 - 冷控制、步进控制、连续控制（可选分程输出）等。
参数与配置：参数设置需通过菜单键进入密码保护的参数级；配置方式有列表配置（从设备内置列表选标准功能，可通过 IBIS_R 电脑程序操作）和自由配置（允许客户特定配置，可通过功能计划编辑器添加逻辑控制）。
安装流程
型号识别：通过侧面铭牌识别型号。
安装位置：适用于控制室、控制柜和机器的正面安装，需确保不超出 “技术数据” 中规定的气候和机械能力限制。
安装步骤：
面板开孔：需符合 DIN 43700 标准，尺寸为 92+0.8mm×92+0.8mm，水平紧密安装时条宽至少 10mm，上下需预留至少 40mm 通风空间。
固定设备：取下前面板防尘盖，逆时针旋转夹紧爪螺钉至夹紧爪可卡入面板后，将模块推入面板开孔，再顺时针旋转螺钉固定，最后重新装上防尘盖。
连接说明

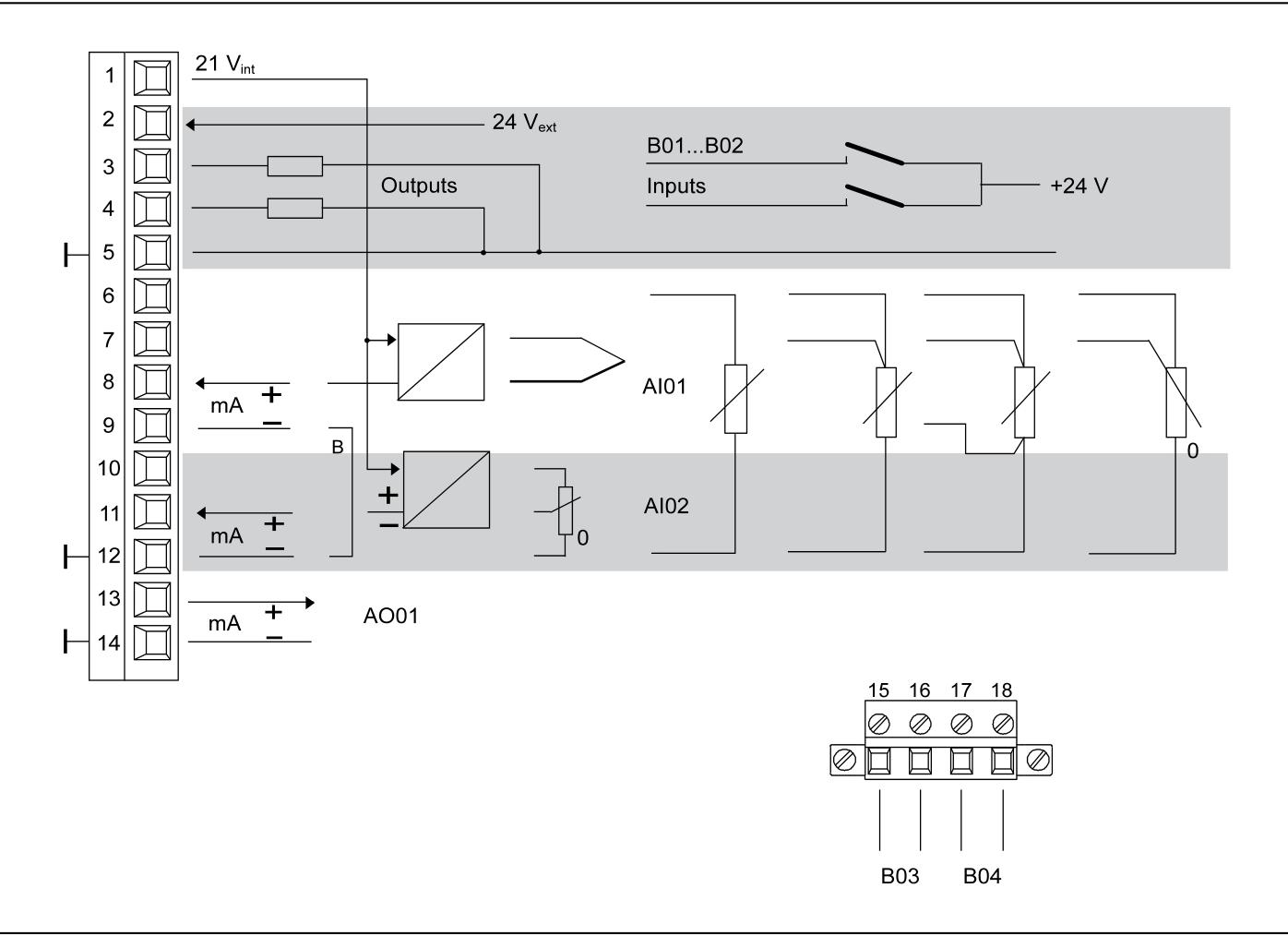

信号连接（基础型号）：采用插入式螺钉端子，支持实心或多股导线（导线横截面最大 1.5mm²，继电器最大 2.5mm²），包括电源连接、模拟输入 / 输出、二进制输入 / 输出、继电器输出等接口，其中继电器输出最大 250V AC、1A（cosφ=0.9）。

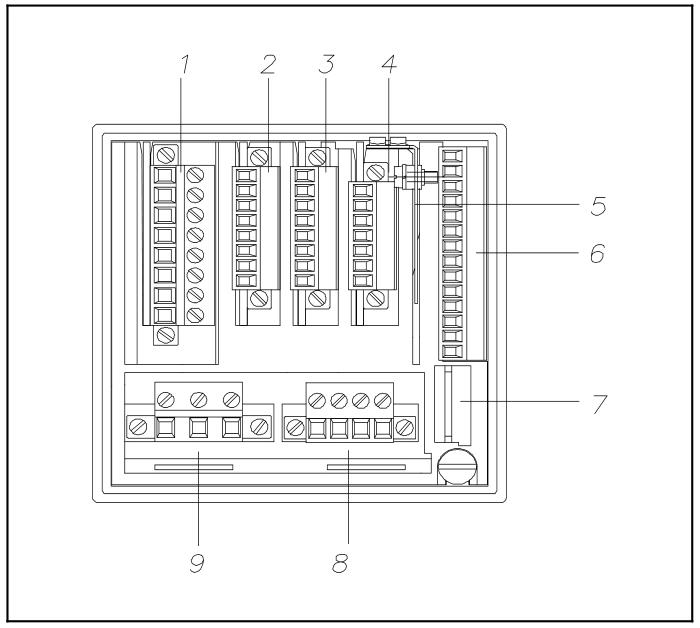

模块与电脑连接：后端含屏蔽端子板、基础型号信号连接、电脑端口（配置接口）、继电器输出、电源等接口。
模块类型与配置
可用模块：包括多种模拟输入模块（如 4×mA、2×mA / 热电偶 /mV、4× 热电偶、4×Pt100 等）、二进制输入 / 输出模块（6 通道）、模拟输出模块（3×mA、3×V）、数字输出模块（4× 继电器）、接口模块（RS-485、RS-232、PROFIBUS DP 从站）等，共 4 个模块插槽，模块分配除接口和继电器外无固定插槽限制。
模块安装与更换：安装前需断开所有危险电压，通过旋转子组件的扭转螺钉取出子组件，将模块从上方插入导向槽并安装到总线 PCB 上，再推回子组件并锁定；总线 PCB 的安装与拆卸需使用螺丝刀操作卡扣。
电源与接地
电源连接：支持 115/230V AC（90-260V，47-63Hz）或 24V UC，需注意遵循相关电源安装规范，连接前需先接保护接地导体，24V 电源也需连接接地导体。
屏蔽处理：需安装屏蔽端子板，将数据电缆屏蔽层固定在接触面上，若屏蔽层有辅助线可连接到端子。
技术参数
输入：通用输入分辨率 12 位，测量 tolerance≤0.2%（相对于标称范围），温度影响≤0.2%/10℃；二进制输入 / 输出可配置，输入标称电平 24V DC，输出最大 100mA。
输出：模拟输出 0/4...20mA（最大 750Ω，短路和开路保护），分辨率 12 位；继电器输出最大 250V AC、1A。
环境条件：工作温度 0...50℃，存储温度 - 20...70℃，相对湿度≤75%（年均），短期可达 95%（允许轻微凝结）；符合 EMC 相关标准，抗干扰能力强。

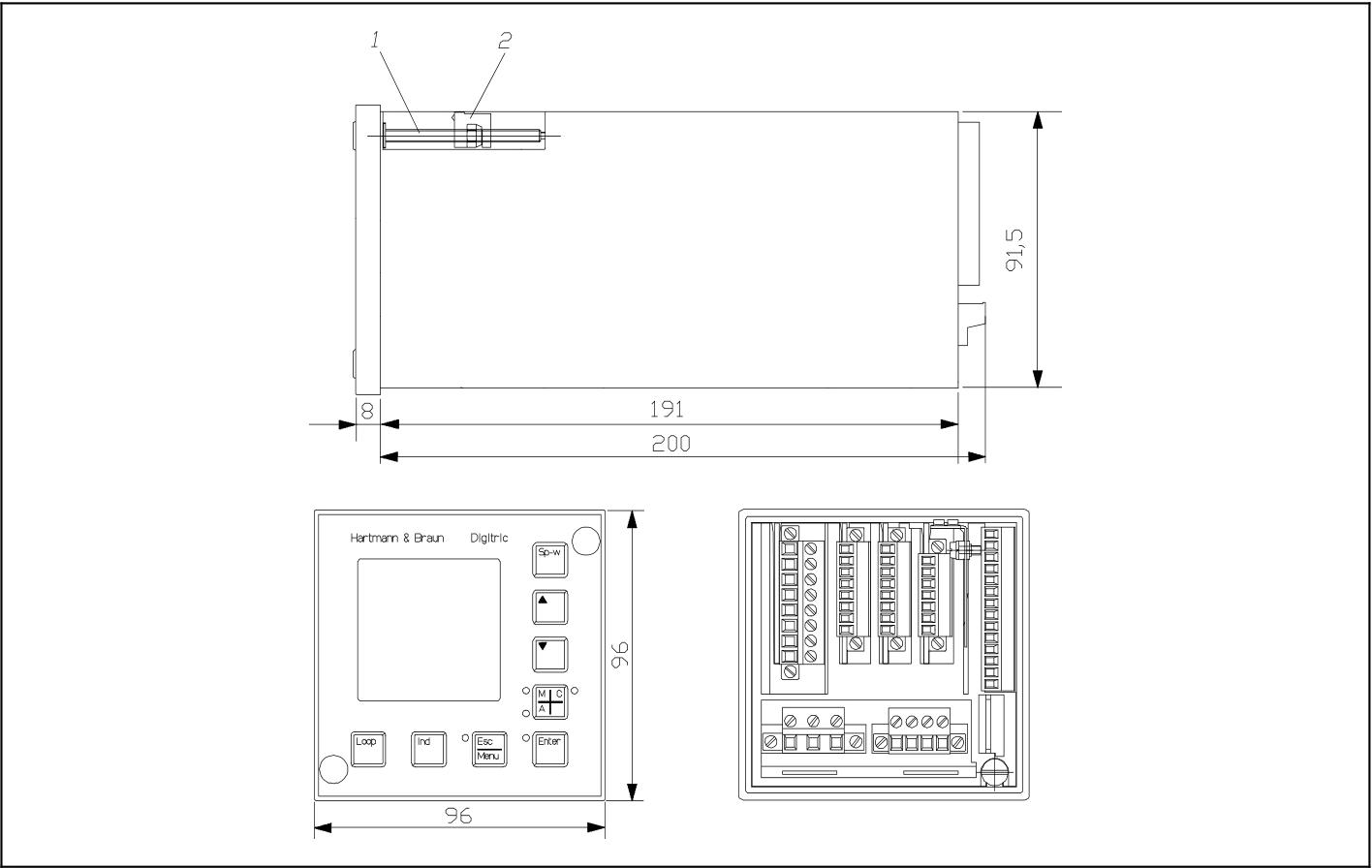

机械参数：前面板防护等级 IP65，外壳 IP30，端子 IP20；面板尺寸 96mm×96mm，安装深度 200mm，重量 1kg（无模块），每个模块约 40g，继电器模块约 80g。
其他信息
固件升级与配置：可通过更换 IC 更新固件，启用自由配置需使用特定 IC，丢失密码可通过调整跳线重置。
包装与附件：运输或返厂包装需做好绝缘和缓冲，附件包括各类模块、总线 PCB、PC 电缆及适配器等，订购时需参考目录编号。
