ABB DCS400 系列晶闸管直流传动功率转换器

产品概况

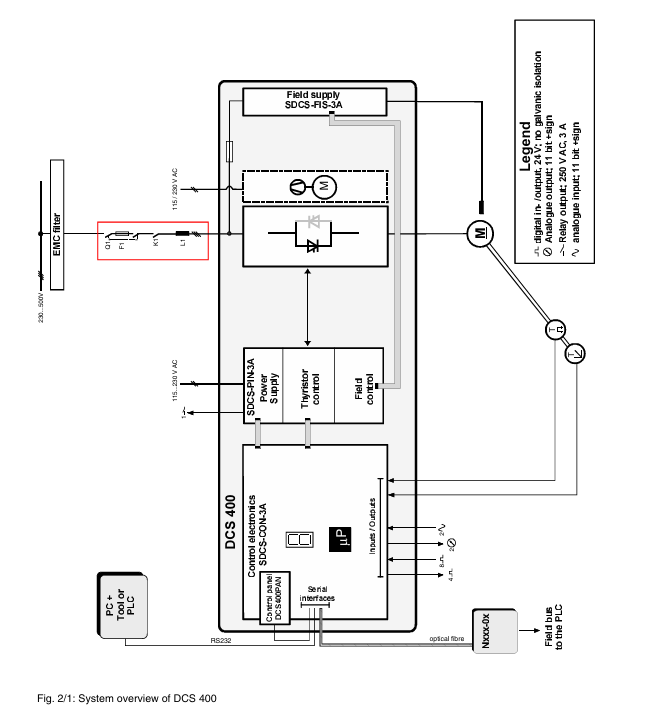

定位与应用：新一代紧凑型直流传动装置，额定电流 20-1000A，功率 9-522kW，适用于 230-500V 交流电源，广泛用于工业机械驱动场景。

核心优势：结合模拟传动的易用性与数字传动的优势，体积紧凑、安装便捷，集成励磁器（含保险丝和电抗器），采用 IGBT 励磁技术无需电压适配变压器，支持向导式调试和应用宏配置，提升效率并减少错误。

技术参数

电源与环境：

三相电源 230-500V，允许 ±10% 偏差，频率 50/60Hz；电子电源 115-230V，允许 - 15%/+10% 偏差。

工作温度：额定电流下 + 5~+40℃，功率模块 + 40~+55℃；存储温度 - 40~+55℃，运输温度 - 40~+70℃；相对湿度 5-95% 无凝结。

结构与尺寸：

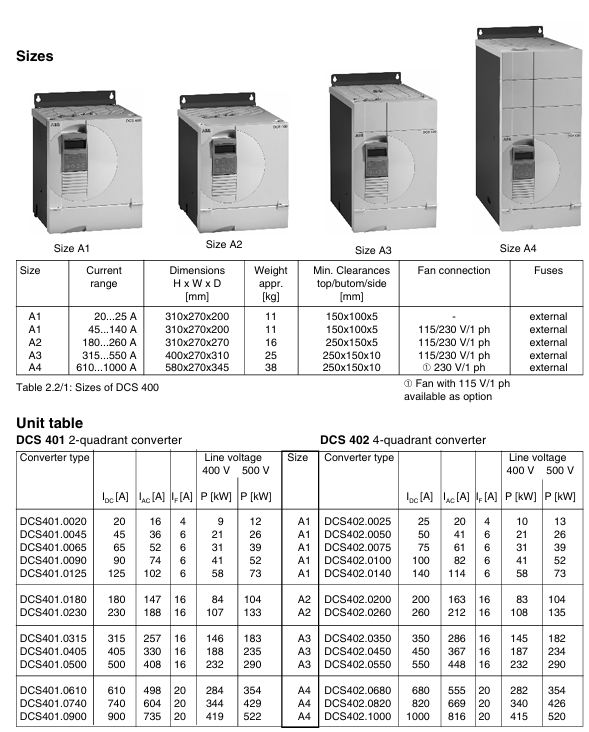

分为 A1-A4 四种尺寸，重量 11-38kg，防护等级 IP00（功率模块），安装需预留通风空间（如 A1 上下各 150mm、100mm）。

过载能力：根据负载周期（DC I-DC IV），支持 150%-200% 过载，持续时间 10-120 秒不等。

冷却与功耗：部分型号需风扇冷却（如 A1 的 45-140A 配 2×CN2B2 风扇），功率损耗随负载变化（如 A1 的 20A 型号在 100% 负载时损耗 49W）。

软件功能

应用宏：预设 8 种宏配置，定义数字量 I/O、参考源等功能，如 Macro 1（标准模式）支持模拟速度参考和外部扭矩限制，Macro 8（扭矩控制）以模拟量作为扭矩参考。

控制功能：

速度控制：支持测速发电机、编码器、反电动势反馈，具备 S 型斜坡、2 组加减速斜坡、自动弱磁等功能。

电流 / 扭矩控制：含电流限制、扭矩限制、I²t 电机保护，支持第二电流限制切换。

自优化：可自动优化电枢电流、励磁电流、速度控制器等参数。

通信与接口：支持 RS232、Panel-Port 及多种现场总线（PROFIBUS、MODBUS 等），通过数据集传输控制指令、参考值和状态信息。

安装与连接

安装步骤：按 DIN 43700 标准开孔（92×92mm），固定设备时通过夹紧爪螺钉紧固，确保通风空间。

接线要求：

电源与信号端子采用插入式螺钉连接，导线截面最大 1.5mm²（继电器 2.5mm²），继电器输出最大 250V AC/1A。

接地与屏蔽：保护接地需连接，信号电缆屏蔽层固定在屏蔽端子板。

操作与调试

控制面板：通过 DCS400 PAN 面板实现参数设置、故障诊断、本地操作，支持多语言显示和向导式调试。

调试流程：通过 “Commissioning” 功能分步配置电机参数（额定电流、电压、转速等）、选择控制模式、进行自优化，确保系统匹配。

故障排除

故障与报警：详细列出故障代码（如 F07 为转换器过热，F09 为主电源欠压）和报警代码（如 A02 为主电源电压低），包含可能原因及排除方法。

诊断功能：通过 “Diagnosis” 参数查看详细故障信息，支持故障记录（最多 16 条），便于追溯问题。

安全与认证

符合 CE、UL 508C、CSA C22.2 等标准，遵循机械指令、低电压指令和 EMC 指令，安装需遵守安全规范（如断电操作、正确接地）。
