ABB EasyLine 系列气体分析仪
时间: 2025-07-29浏览次数：
ABB EasyLine 系列气体分析仪
ABB EasyLine 系列气体分析仪

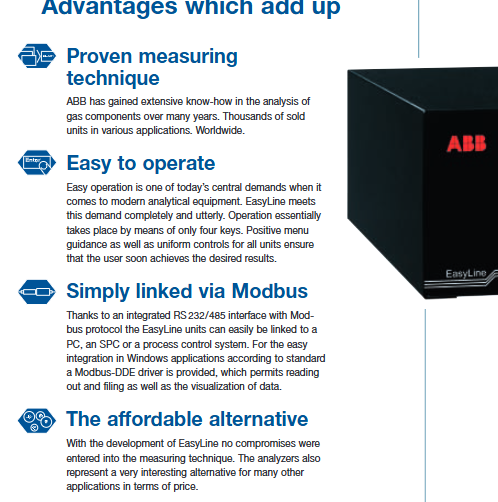

产品定位与核心优势
EasyLine 是 ABB 推出的新型气体浓度监测设备系列，旨在为多种应用场景提供简单、经济且可靠的气体分析解决方案，核心优势包括：
成熟技术：依托 ABB 多年的气体成分分析经验，产品技术成熟，在全球范围内已广泛应用。
操作简便：通过 4 个按键即可实现基本操作，菜单导航清晰，所有设备控制方式统一，便于用户快速上手。
易于连接：集成 RS 232/485 接口并支持 Modbus 协议，可轻松与电脑、SPC 或过程控制系统连接，还提供 Modbus-DDE 驱动，方便在 Windows 应用中进行数据读取、存储和可视化。
性价比高：在保证测量技术不打折扣的前提下，价格具有竞争力，是多种应用场景的经济之选。
主要产品型号及技术参数

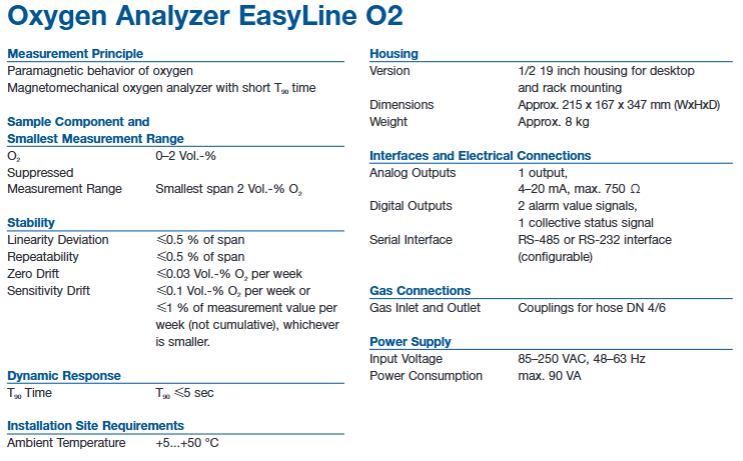

氧气分析仪（EasyLine O₂）
测量原理：基于氧气的顺磁性，采用磁机械原理，响应时间短。
测量范围：最小测量范围为 O₂ 0–2 Vol.-%，支持最小跨度为 2 Vol.-% O₂的抑制测量范围。
稳定性：线性偏差≤0.5% of span，重复性≤0.5% of span，零点漂移≤0.03 Vol.-% O₂/ 周，灵敏度漂移≤0.1 Vol.-% O₂/ 周或≤1% 测量值 / 周（取较小值，不累积）。
动态响应：T₉₀时间≤5 秒。
安装环境：环境温度 + 5...+50°C。
设备规格：采用 1/2 19 英寸外壳，支持桌面和机架安装，尺寸约 215 x 167 x 347 mm（宽 x 高 x 深），重量约 8 kg。
接口与连接：1 路 4–20 mA 模拟输出（最大 750Ω），2 路报警值信号和 1 路集体状态信号的数字输出，支持 RS-485 或 RS-232 接口（可配置）。
气体连接：采用 DN 4/6 软管的进出气接口。
电源：输入电压 85–250 VAC、48–63 Hz，功耗最大 90 VA。
红外气体分析仪（EasyLine IR）
测量原理：红外光度计，可测量 1 或 2 种成分，若与电化学氧气传感器配合使用，仅能测量 1 种红外气体成分。
测量范围：可测气体及最小测量范围包括 CO 0...500 ppm、CO₂ 0...500 ppm、SO₂ 0...500 ppm、CH₄ 0...500 ppm、NO 0...1000 ppm，还可与 O₂（0...5 Vol.-%）组合测量（具体组合见文档表格）。
稳定性：线性偏差≤1% of span，重复性≤0.5% of span，零点漂移≤1% of span / 周，灵敏度漂移≤1% 测量值 / 周。
动态响应：T₉₀时间≤2 秒（O₂传感器≤30 秒）。
安装环境：环境温度 + 5 to +45°C（带 O₂传感器时 + 5 to +40°C）。
设备规格：同氧气分析仪，1/2 19 英寸外壳，尺寸约 215 x 167 x 347 mm，重量约 8 kg。
接口与连接：每个样品成分 1 路模拟输出，2 路报警值信号的数字输出，支持 RS-485 或 RS-232 接口（可配置）。
气体连接：采用 DN 4/6 软管的进出气接口。
电源：输入电压 85–250 VAC、48–63 Hz，功耗最大 40 VA。
热导气体分析仪（EasyLine TC）
测量原理：基于不同气体的热导率差异，采用微机械热导分析技术，响应时间短且受温度影响小。
测量范围：可测多种气体组合及最小测量范围，如 CO₂在 N₂中 0...10 Vol.-%、CH₄在 N₂中 0...6 Vol.-% 等（具体见文档表格），支持抑制测量范围。
稳定性：线性偏差≤2% of span，重复性≤1% of span，零点漂移≤2% 最小给定测量范围 / 周，灵敏度漂移≤0.5% 最小给定测量范围 / 周。
动态响应：T₉₀时间≤2 秒。
安装环境：环境温度 + 5...+50°C。
设备规格：同上述两种分析仪，1/2 19 英寸外壳，尺寸约 215 x 167 x 347 mm，重量约 8 kg。
接口与连接：1 路 4–20 mA 模拟输出（最大 750Ω），2 路报警值信号和 1 路集体状态信号的数字输出，支持 RS-485 或 RS-232 接口（可配置）。
气体连接：采用 DN 4/6 软管的进出气接口。
电源：输入电压 85–250 VAC、48–63 Hz，功耗最大 40 VA。
典型应用场景
该系列分析仪应用广泛，包括但不限于：
热处理（CO、O₂）
燃烧过程（CO）
生物发酵罐（CO₂、O₂）
沼气（CO₂、CH₄）
料仓监测（CO、CH₄）
污水处理（CO₂）
建筑物、隧道等环境空气监测（CO₂、CO）
仓库、水果仓库、啤酒厂（O₂、CO₂）
食品包装与制造（O₂、CO₂）
空分设备（O₂）
